БОКОВЫЕ ДВЕРИ

Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ОБИВКИ ПЕРЕДНЕЙ ДВЕРИ



Рис. 11.9. Расположение пистонов крепления обивки передней двери



Вам потребуются: отвертки с плоским и крестообразным лезвием.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем приобрести специальный на­бор приспособлений для демонтажа облицо­вок интерьера салона автомобиля.

ПРИМЕЧАНИЕ

Показаны снятие и установка обивки левой передней двери. Обивку правой передней двери снимают и устанавливают аналогично.

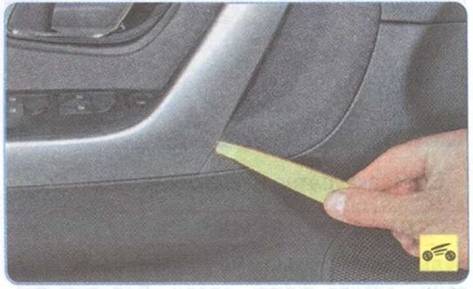

1. Подденьте край декоративной наклад­ки подлокотника...

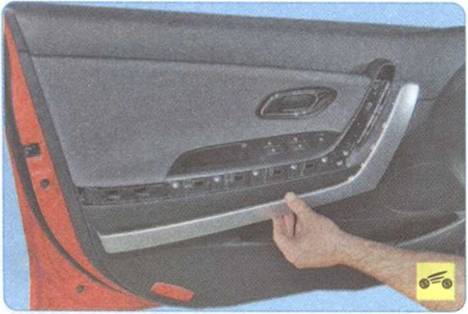

2.  ...и снимите накладку, преодолевая уп­ругое сопротивление ее фиксаторов.

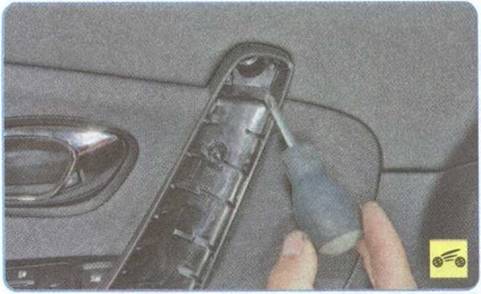

3.     Выверните винт крепления обивки двери, расположенный в гнезде подлокот­ника.





4.     Подденьте край заглушки внутренней ручки...





5.     ...и снимите заглушку, преодолевая уп­ругое сопротивление ее фиксаторов.





6.         Выверните винт крепления обивки двери, расположенный под заглушкой внут­ренней ручки.





7.    Поддев край заглушки блока переклю­чателей управления стеклоподъемниками, снимите ее.





8.        Выверните винт крепления обивки двери, расположенный под заглушкой.

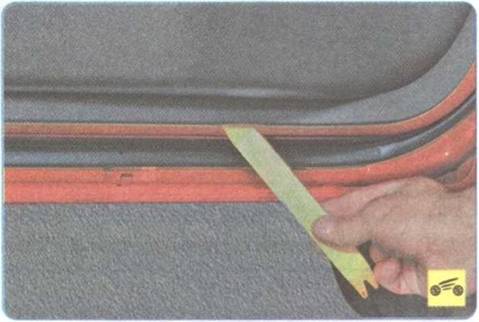

10.          ...и, преодолевая сопротивление фиксаторов, отделите нижнюю часть обив­ки от внутренней панели двери.



11.  Отделите от внутренней панели двери верхнюю часть обивки, преодолевая сопро­тивление пистонов (рис. 11.9) ее крепления.





12.  Выведите наконечник оболочки троса из паза внутренней ручки передней двери.







13.     Выведите наконечник троса привода замка передней двери из рычага внутрен­ней ручки.

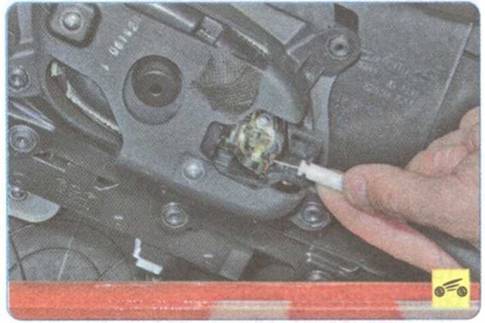

14.     Нажмите на фиксатор колодки жгута проводов блока управления стеклоподъем­никами...





15.     ...отсоедините колодку от блока и снимите обивку двери.

16.     Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
