Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ЗАДНЕГО БАМПЕРА

Вам потребуются: отвертка с кресто­образным лезвием, торцовые головки «на 8», «на 10».

1.        Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите брызговики задних колес (см. «Снятие и установка подкрылков и брызго­виков колес», с. 248).




3.    Снимите задние фонари, установлен­ные на кузове (см. «Замена заднего фона­ря», с. 227)...





4.    ...и выверните с каждой стороны по од­ному болту крепления заднего бампера к боковинам.

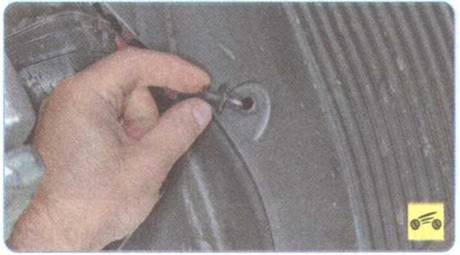

5.    В арках задних колес выверните фик­саторы двух пистонов крепления подкрыл­ков к брызговику заднего бампера...







7.    Выверните фиксаторы трех пистонов крепления брызговика бампера к кузову и бамперу с правой стороны.





Так расположены пистоны крепления брызговика заднего бампера с правой стороны.













10. ...и одну гайку Б крепления брызгови­ка заднего бампера к кузову.





11. Извлеките пистоны В, как это делали выше в данном подразделе, и снимите брызговик заднего бампера.









12.  Сожмите фиксатор колодки жгута про­водов фонарей освещения номерного знака...









14.   Извлеките три пистона нижнего креп­ления заднего бампера к усилителю, вы­вернув их фиксаторы.




Так расположены пистоны крепления бампе­ра к усилителю.

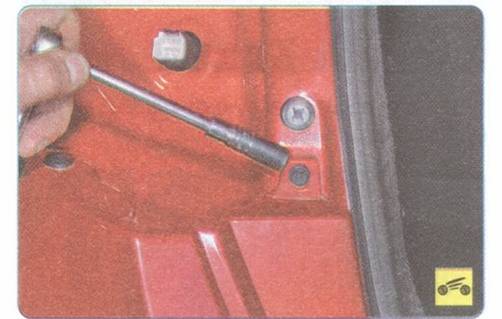

15.     С обеих сторон проема двери задка выверните по одному винту (рис. 11.6) верхнего крепления бампера.

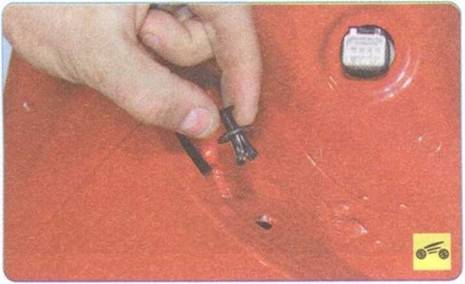

16. Выверните фиксаторы двух пистонов верхнего крепления (см. рис. 11.6)...

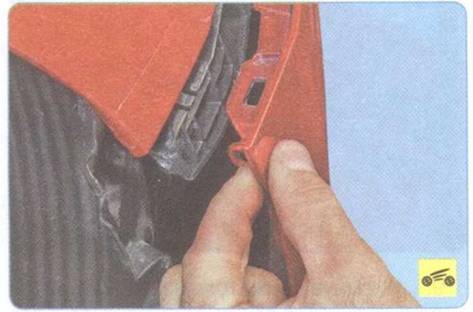

19. ...и, преодолевая сопротивление бо­ковых держателей, отсоедините задний бампер от кузова.



20. С обеих сторон автомобиля выверни­те фиксаторы двух пистонов бокового крепления бампера...

21.         ...и извлеките пистоны.

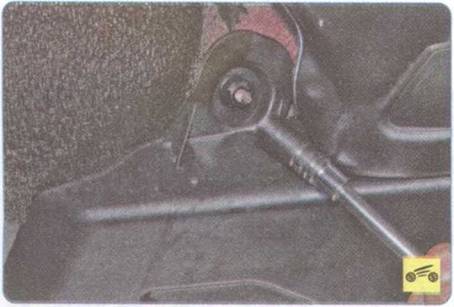

23. Для снятия усилителя заднего бампе­ра выверните восемь болтов (по четыре с каждой стороны) крепления усилителя к фланцам лонжеронов кузова и снимите усилитель заднего бампера.

24. Установите задний бампер и все сня­тые детали в порядке, обратном снятию.
