АВТОМОБИЛЬНАЯ АУДИОСИСТЕМА

Аудиосистема автомобиля состоит из го­ловного устройства, установленного в цен­тральной части панели приборов, широко­полосных и высокочастотных динамиков в передних дверях, широкополосных дина­миков в задних дверях (в зависимости от комплектации) и антенны на крыше авто­мобиля.

Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ГОЛОВНОГО УСТРОЙСТВА АУДИОСИСТЕМЫ

Вам потребуются: отвертка с кресто­образным лезвием, пластиковая мон­тажная лопатка.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

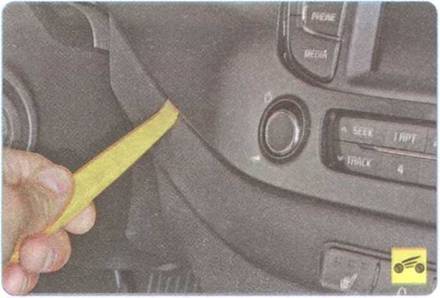

2. Подденьте пластиковой монтажной ло­паткой края облицовки головного устройст­ва аудиосистемы...

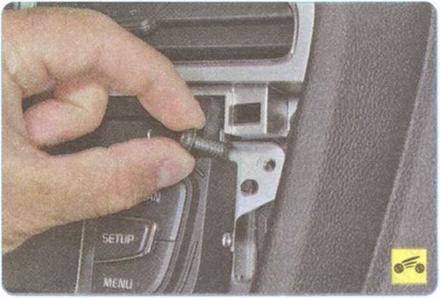

Так расположены винты крепления головного устройства аудиосистемы.





5.   Выведите головное устройство из па­нели приборов на длину подсоединенных жгутов проводов.

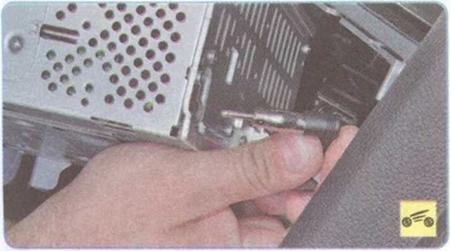

6.   Отсоедините от головного устройства наконечник провода антенны.





7.   Сжав фиксаторы, отсоедините от голо­вного устройства две колодки жгутов про­водов...

8.   ...и снимите головное устройство ау­диосистемы.

9.   Установите головное устройство ауди­осистемы в последовательности, обратной снятию.









Киа Сид (2012+). ЗАМЕНА ДИНАМИКОВ АУДИОСИСТЕМЫ

Вам потребуются:               электродрель

со сверлом 3 мм, заклепочник.

Для замены динамика передней двери

выполните следующее.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.    Снимите обивку передней двери (см. «Снятие и установка обивки передней две­ри». с. 259).

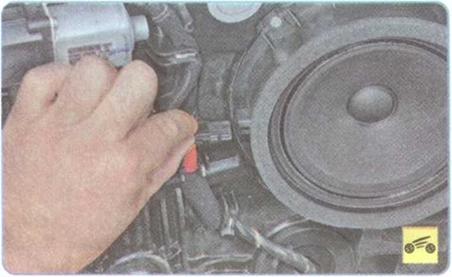

3.    Сожмите фиксаторы и отсоедините ко­лодку проводов от динамика.

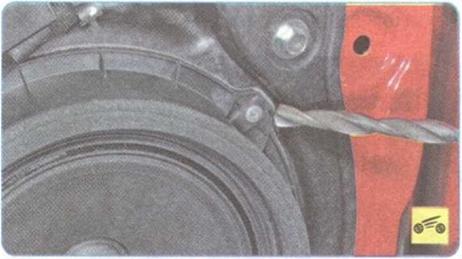

4.    Высверлите четыре заклепки крепле­ния динамика к монтажной панели двери и снимите динамик.

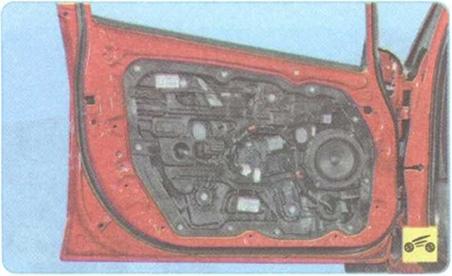

Так расположены заклепки крепления дина мика к монтажной панели передней двери.

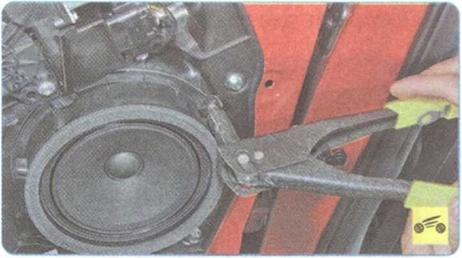

5.       Установите динамик и закрепите его отрывными заклепками.

Для замены динамика задней двери выполните следующее.

1.       Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.      Снимите обивку задней двери (см.

«Снятие и установка обивки задней двери», с. 265).





3.   Сожмите фиксаторы и отсоедините ко­лодку проводов от динамика.

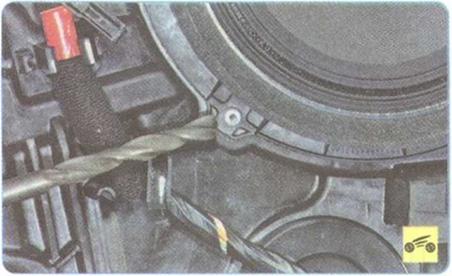

4.      Высверлите четыре заклепки крепле­ния динамика к монтажной панели двери и снимите динамик.





5.      Установите динамик и закрепите его отрывными заклепками.
