Киа Сид (2012+). ЗАМЕНА БЛОКА ВЫКЛЮЧАТЕЛЕЙ НА КОНСОЛИ

Вам потребуется отвертка с кресто­образным лезвием.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

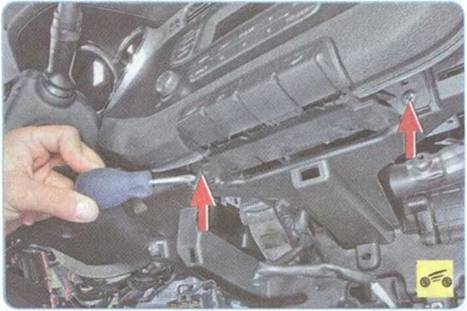

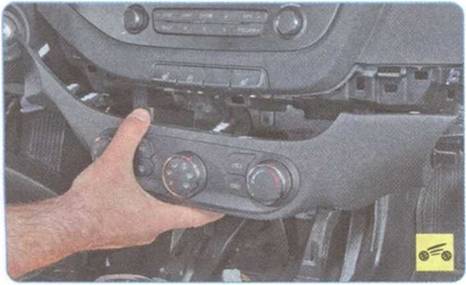

2.     Снимите верхнюю часть облицовки консоли панели приборов (см. «Снятие и установка блока управления системой отопления, кондиционирования и вентиля­ции», с. 300).

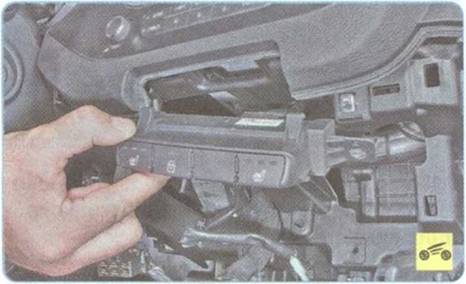

4.     ...и отведите блок выключателей от па­нели приборов.









6.    ...и отсоедините колодку жгута прово­дов от блока выключателей.

7.    Установите блок включателей в поряд­ке, обратном снятию.





Киа Сид (2012+). ЗАМЕНА ВЫКЛЮЧАТЕЛЕЙ И РЕГУЛЯТОРОВ НА РУЛЕВОМ КОЛЕСЕ

Вам потребуются: ключ TORX Т25, от­вертка с крестообразным лезвием, пассатижи с узкими губками.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

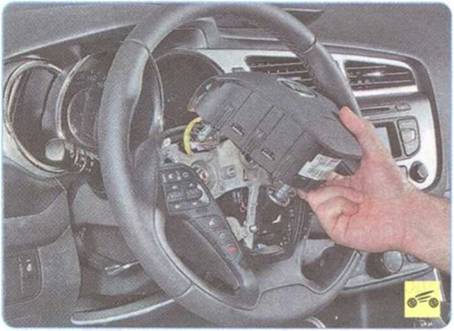

2.    Снимите модуль подушки безопаснос­ти водителя (см. «Снятие и установка по­душки безопасности водителя», с. 305).

ПРИМЕЧАНИЕ_____________________

Для наглядности последующие операции по казаны на снятом рулевом колесе.





3.       Выверните четыре винта крепления декоративной накладки с лицевой стороны рулевого колеса.

ПРИМЕЧАНИЕ

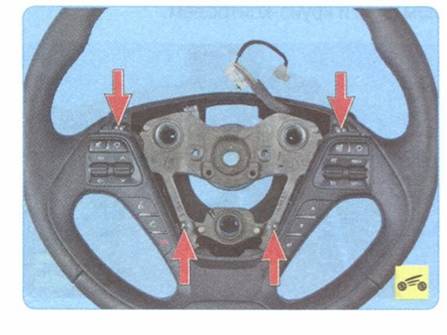

Так расположены винты крепления декора­тивной накладки с лицевой стороны рулевого колеса.

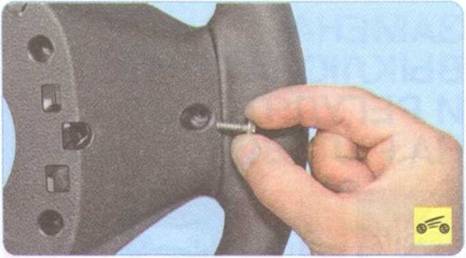

4.   Выверните винт крепления декоратив­ной накладки с тыльной стороны рулевого колеса.





5.   Подденьте декоративную накладку и отведите ее от рулевого колеса на длину подсоединенных проводов.

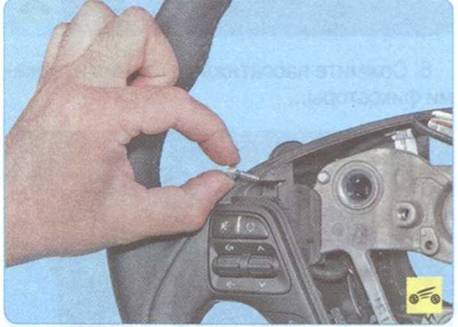

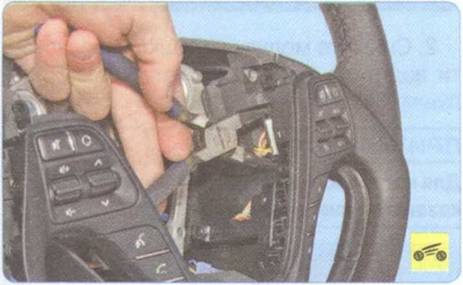

6.   Сожмите пассатижами с узкими губка­ми фиксаторы...

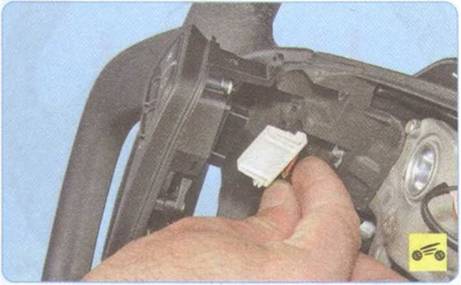

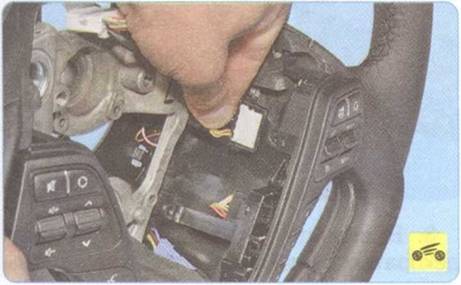

7.   ...и отсоедините колодку жгута прово­дов от блока управления электроусилите­лем руля и круиз-контролем.





8.   Аналогично отсоедините колодку жгута проводов от блока дистанционного управ­ления аудиосистемой.

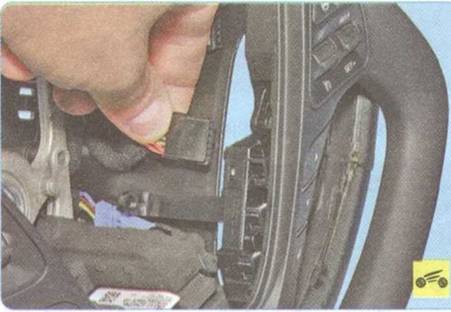

10.   ...и отсоедините колодку жгута прово­дов от блока кнопок управления жидкокри­сталлическим дисплеем.





11.   Аналогично отсоедините колодку жгу­та проводов от блока кнопок управления системой Bluetooth.

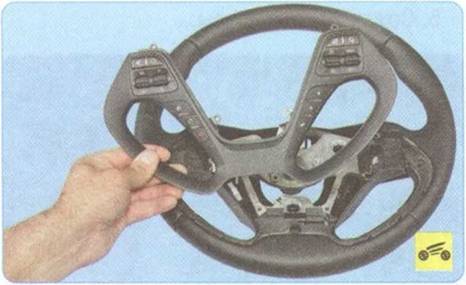

12.   Снимите декоративную накладку ру­левого колеса.

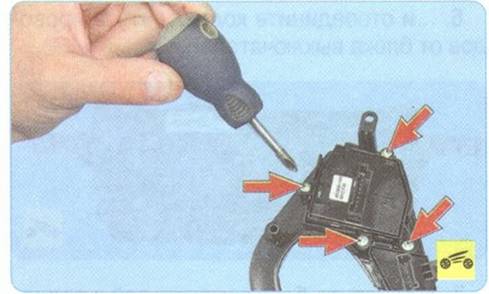

13.   Выверните четыре винта крепления.





14.      ...и снимите блок управления элект­роусилителем руля и круиз-контролем.

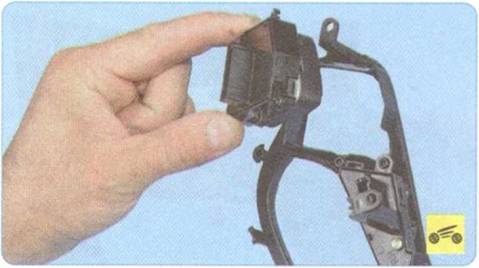

16.     ...и снимите блок кнопок управления жидкокристаллическим дисплеем.

17.     Аналогично снимите блок дистанци­онного управления аудиосистемой и блок кнопок управления системой Bluetooth.

18.     Установите снятые детали в порядке, обратном снятию.
