Хендай Солярис. Снятие испарителя кондиционера
Снимаем испаритель кондиционера для его замены.
Перед началом работы необходимо разрядить систему кондиционирования. Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.
Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.
Снимаем панель приборов в сборе с отопителем (см. «Снятие панели приборов», с. 253).
 Отсоединяем держатель проводов от крышки радиатора отопителя. |
 Нажав на фиксатор колодки, отсоединяем колодку проводов от электропривода распределительных заслонок. |
 Головкой «на 10» отворачиваем болт крепления отопителя к панели приборов. |
 Этим же инструментом отворачиваем гайку крепления корпуса вентилятора к панели приборов. |
 Головкой «на 10» отворачиваем гайку крепления корпуса отопителя к панели приборов. |
 Этим же инструментом отворачиваем гайку центрального крепления отопителя к панели приборов. |
 Отжимая отопитель от панели приборов, выводим концы воздуховодов из фланца отопителя. |
 Выводим жгут проводов из держателя на корпусе отопителя. |

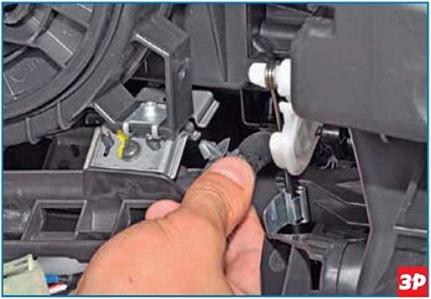

 Отсоединяем колодки проводов от вентилятора отопителя и дополнительного резистора вентилятора и отсоединяем держатель проводов от корпуса вентилятора. |
 Отсоединяем второй держатель проводов от корпуса вентилятора. |
 Нажав на фиксатор колодки, отсоединяем колодку проводов от электропривода заслонки рециркуляции. |

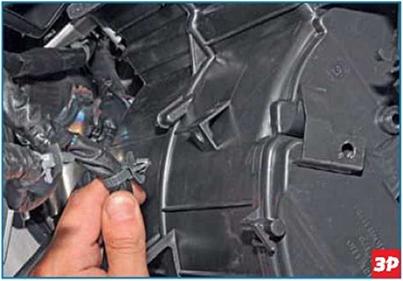

 Отсоединяем от корпуса отопителя держатель проводов, расположенный между корпусом отопителя и корпусом вентилятора. |

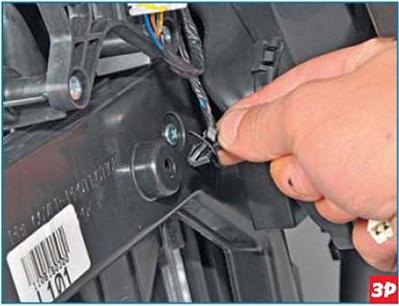

 Отсоединяем от корпуса отопителя держатель проводов, расположенный между корпусом отопителя и панелью приборов. |
 Снимаем отопитель с панели приборов. |
 Поддев ножом приклеенный край теплоизоляционного листа... |
 |
...снимаем его с корпуса вентилятора.
Аналогично снимаем теплоизоляционный лист с корпуса отопителя.

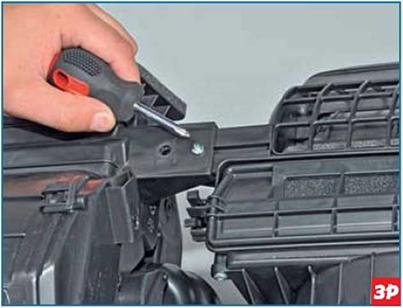

 Крестообразной отверткой отворачиваем саморез центрального верхнего... |
 |
...и центрального нижнего крепления корпуса вентилятора к корпусу отопителя.
 Этим же инструментом отворачиваем саморез нижнего крепления корпуса вентилятора к корпусу отопителя. |
 Разъединяем корпусы вентилятора и отопителя. |
 Крестообразной отверткой отворачиваем девять саморезов крепления кожуха испарителя. |
 Расположение саморезов крепления кожуха испарителя. |
...отводим кожух испарителя от корпуса отопителя.

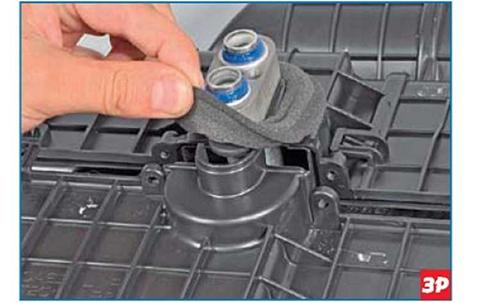

 Снимаем поролоновый уплотнитель с кожуха испарителя. |
Вынимаем испаритель из корпуса отопителя.
Устанавливаем испаритель кондиционера в обратной последовательности.
