Хендай Солярис. Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха

Снимаем блок для замены вышедшей из строя тяги привода заслонки регуля­тора температуры, а также для замены блока в сборе.

Снимаем накладку консоли панели приборов (см. «Снятие выключателей и регуляторов», с. 223).

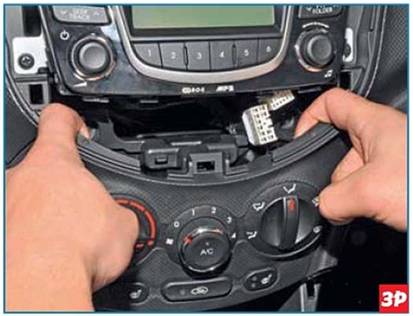

Потянув блок на себя, выводим из за­цепления четыре фиксатора...

...и отводим блок от панели приборов.

Нажав на фиксаторы колодок, отсо­единяем две колодки проводов от разъемов блока.

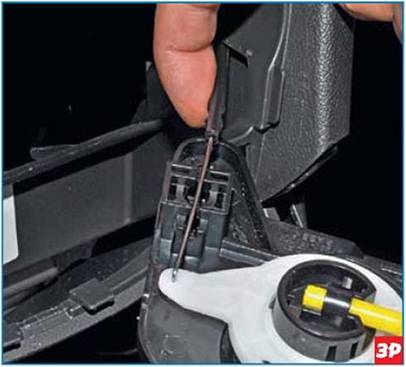

Отверткой поворачиваем оболочку тя­ги привода заслонки регулятора тем­пературы...

...и выводим оболочку тяги из держа­теля.

Отсоединяем тягу от регулятора тем­пературы воздуха... ...и снимаем блок.

Устанавливаем блок управления отоплением, вентиляцией и кондици­онированием в обратной последова­тельности.
