Хендай Солярис. Замена ламп в блок-фаре

Работу проводим на правой блок-фа- ре, на левой блок-фаре лампы меняем аналогично.

Для замены лампы головного света...

...повернув против часовой стрелки, снимаем защитную крышку ламп голо­вного и габаритного света.

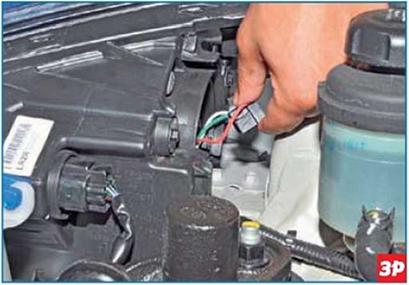

Отсоединяем колодку проводов от лампы головного света.

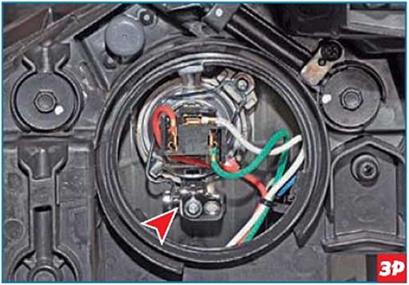

Нажав на конец пружинного фиксато­ра (для наглядности показано на сня­той фаре)...

...выводим его из зацепления с крюч­ком отражателя и отводим его в вверх.

Вынимаем лампу головного света из корпуса блок-фары.

Лампа головного света - гало­генная. Не следует касаться ее стеклянной колбы пальцами, т.к. следы от них приведут к потем­нению лампы при нагреве. Уда­лить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н4 в об­ратной последовательности.

Для замены лампы габаритного света...

...потянув патрон лампы, вынимаем патрон с лампой из корпуса блок-фары.

Вынимаем лампу из патрона.

Устанавливаем новую лампу габарит­ного света W5W в обратной последова­тельности.

Для замены лампы указателя поворота...

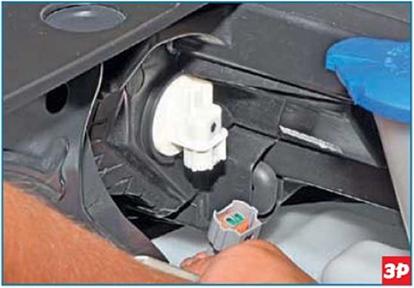

...нажав на фиксатор колодки, отсо­единяем колодку проводов от патрона лампы.

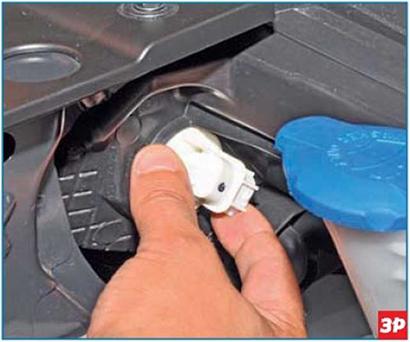

Повернув патрон лампы против часо­вой стрелки...

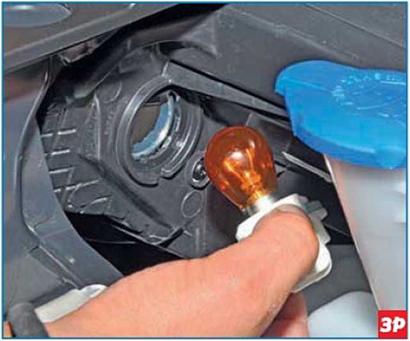

...вынимаем патрон с лампой из корпу­са блок-фары.

Нажав на лампу, поворачиваем ее про­тив часовой стрелки до упора...

...и вынимаем лампу из патрона.

Устанавливаем новую лампу указателя поворота PY21W в обратной последо­вательности.
