Хендай Солярис. Снятие монтажных блоков

Снимаем монтажный блок для замены при выходе его из строя.

Показываем снятие монтажного блока в салоне автомобиля. Монтажный блок в моторном отсеке не имеет разъемов для присоединения колодок проводов, провода к нему присоединяются напрямую, поэтому снимать этот блок не рекомендуется.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем нижнюю декоративную накладку панели приборов (см. «Снятие панели приборов», с. 253).

Повернув фиксатор колодки С, отсоединяем колодку проводов от разъема монтажного блока.

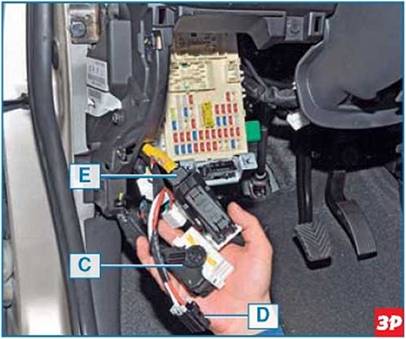

Аналогично отсоединяем колодку Е. Нажав на фиксатор колодки D, отсоединяем ее от разъема монтажного блока.

Нажав отверткой на фиксатор с одной стороны диагностического разъема...

...а затем на фиксатор с другой стороны...

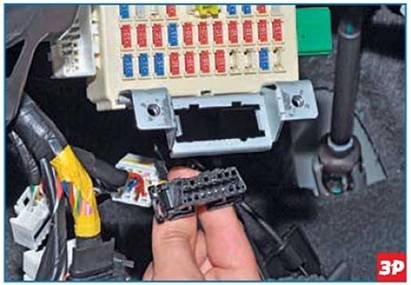

...вынимаем диагностический разъем из кронштейна монтажного блока.

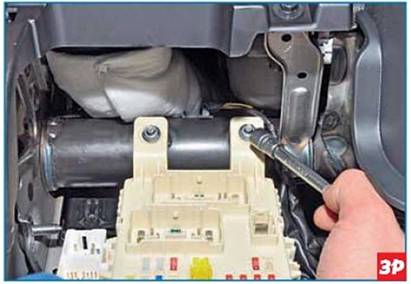

Головкой «на 10» отворачиваем две гайки крепления монтажного блока.

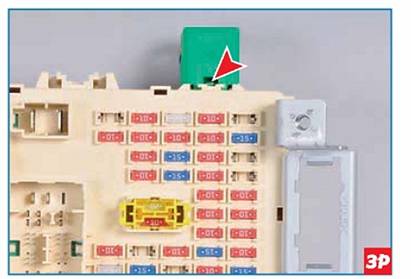

Отжав тонкой отверткой фиксатор реле (для наглядности показано на снятом монтажном блоке)...

...сдвигаем и снимаем реле с корпуса монтажного блока.

Аналогично снимаем с корпуса монтажного блока...

..две колодки проводов..

..и блок перемычек.

Повернув фиксатор колодки, отсоединяем колодку В проводов от разъема блока.

Нажав на фиксаторы колодок, отсоединяем колодки С и А от разъемов монтажного блока...

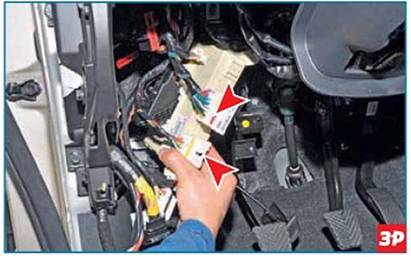

...и вынимаем монтажный блок из панели приборов.

Для проверки монтажной платы блока...

...отверткой поочередно отжимаем шесть фиксаторов нижней крышки блока.

Расположение фиксаторов нижней крышки.

Снимаем нижнюю крышку монтажного блока.

Устанавливаем нижнюю крышку и монтажный блок в обратной последовательности.
