Хендай Солярис. Снятие клапана продувки адсорбера двигателя G4FA, G4FC

Работу проводим для замены клапана, а также при ремонте головки блока цилиндров.

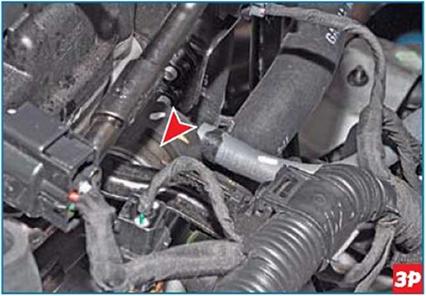

Клапан продувки адсорбера закреплен на левом торце головки блока цилиндров.

Сжав концы хомута крепления шланга подвода паров топлива к дроссельному узлу, сдвигаем хомут по шлангу...

...и снимаем шланг со штуцера дроссельного узла.

Сжав концы хомута крепления шланга подвода паров топлива к клапану...

...снимаем шланг со штуцера клапана.

Нажав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема клапана.

Сдвигаем клапан с резиновым держателем вперед, снимая его с кронштейна головки блока цилиндров...

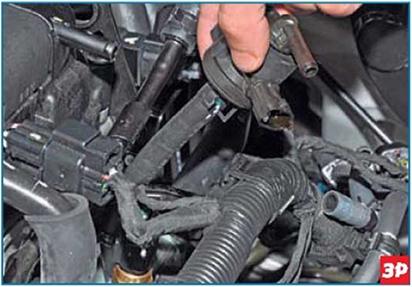

...и снимаем клапан в сборе с резиновым держателем и со шлангом подвода паров к дроссельному узлу.

Сжав пассатижами концы хомута, отсоединяем шланг от штуцера клапана...

...и снимаем клапан.

Устанавливаем клапан продувки адсорбера в обратной последовательности.
