Хендай Солярис. Снятие дроссельного узла двигателя G4FA, G4FC

Дроссельный узел снимаем для замены его уплотнительного кольца в соединении с впускным трубопроводом, очистки каналов и дроссельной заслонки, замены самого дроссельного узла, а также при демонтаже впускного трубопровода. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра», с. 100). Перед снятием дроссельного узла подставляем под автомобиль (в зоне расположения узла) емкость для сбора охлаждающей жидкости, небольшое количество которой вытечет из блока подогрева дроссельного узла при его демонтаже. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода воздуха к дроссельному узлу...

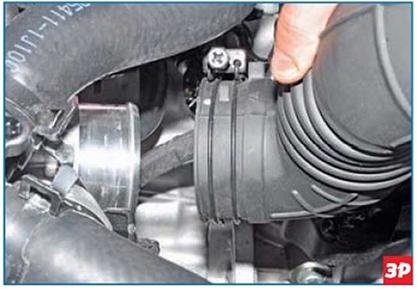

...и снимаем шланг с патрубка дроссельного узла.

Сжав пассатижами концы хомута крепления шланга отвода охлаждающей жидкости от блока подогрева дроссельного узла, сдвигаем хомут по шлангу.

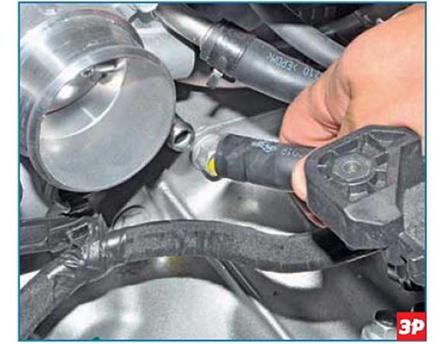

Снимаем шланг со штуцера дроссельного узла и, во избежание утечки охлаждающей жидкости, глушим шланг подходящей по размеру пробкой, например болтом.

Аналогично отсоединяем от другого штуцера блока подогрева дроссельного узла шланг подвода охлаждающей жидкости.

Нажав на два фиксатора колодки жгута проводов системы управления двигателем...

...отсоединяем колодку жгута проводов от разъема блока управления дроссельного узла.

Вынимаем держатель жгута проводов из отверстия кронштейна, прикрепленного к дроссельному узлу.

Головкой «на 10» отворачиваем четыре болта крепления дроссельного узла к фланцу впускного трубопровода.

Отводим от дроссельного узла кронштейн жгута проводов.

Отводим от впускного трубопровода дроссельный узел.

Сжав пассатижами концы хомута крепления шланга подвода паров топлива, сдвигаем хомут по шлангу...

...и снимаем шланг со штуцера дроссельного узла.

Вынимаем дроссельный узел из моторного отсека.

Потянув за язычок уплотнительного резинового кольца...

...вынимаем кольцо из проточки фланца впускного коллектора.

Устанавливаем дроссельный узел в обратной последовательности. Вышедшее из строя уплотнительное кольцо дроссельного узла заменяем новым. Болты крепления дроссельного узла затягиваем предписанным моментом (см. «Приложения», с. 266). Доливаем до уровня охлаждающую жидкость в расширительный бачок.
