Hyundai Tucson. Электросхема 7. Стоп-сигналы

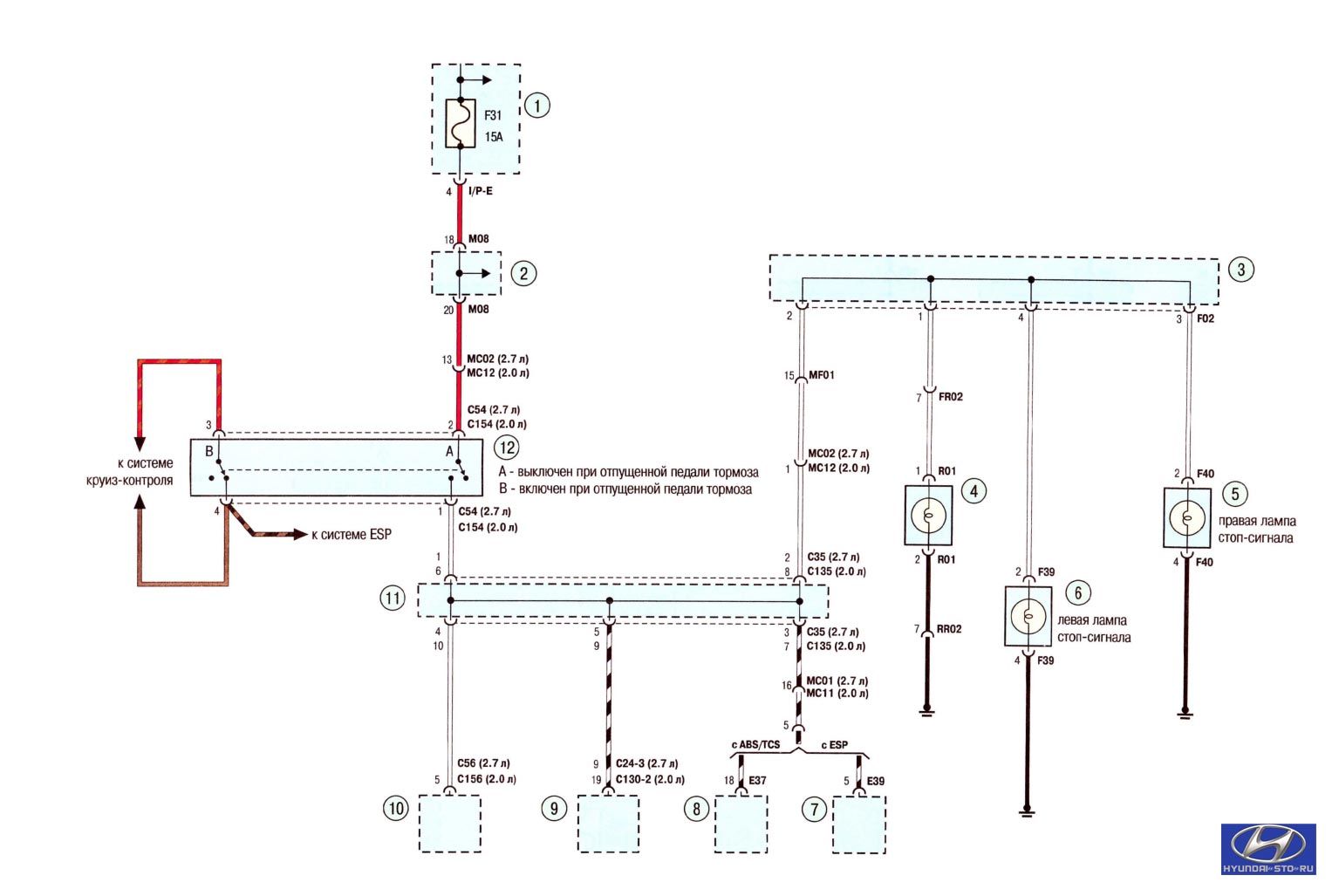

Hyundai Tucson. Электросхема 7. Стоп-сигналы: 1 - блок
предохранителей и реле в салоне; 2, 3, 11 - перемычки; 4 -
дополнительный стоп-сигнал; 5 - правый задний фонарь; 6 - левый задний
фонарь; 7 - блок управления системой ESP (если установлена); 8 - блок
управления ABS; 9 - ЭБУ двигателем (для двигателя 2,0 л) или блок
управления автоматической коробкой передач (для двигателя 2,7 л); 10 -
блок управления системой круиз-контроля (если установлена); 12 -
выключатель стоп-сигналов
Hyundai Tucson. Электросхема 8. Фары головного света

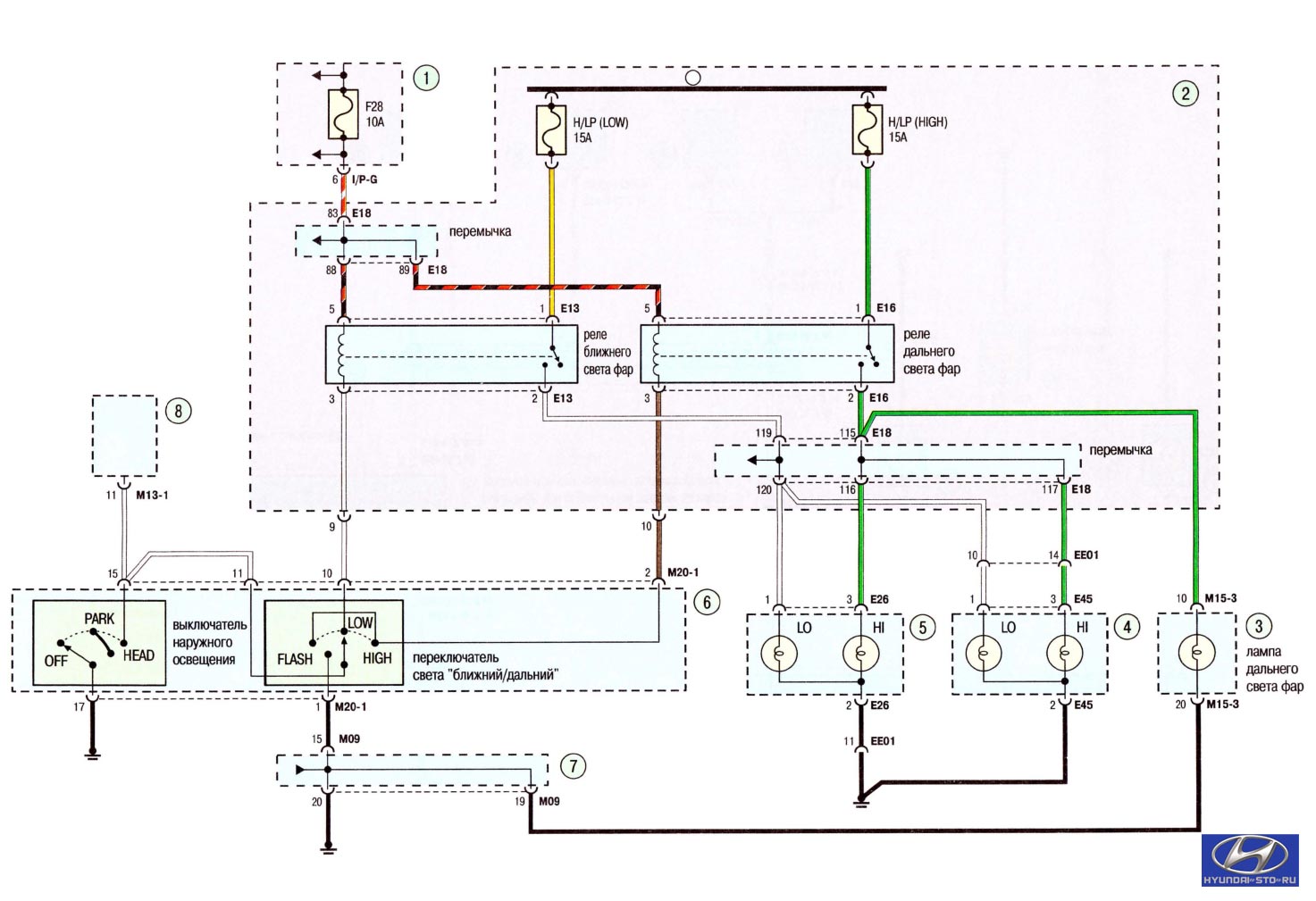

Hyundai Tucson. Электросхема 8. Фары головного света: 1
- блок предохранителей и реле в салоне; 2 - блок предохранителей и реле
в моторном отсеке; 3 - комбинация приборов; 4 - правая фара головного
света; 5 - левая фара головного света; 6 - подрулевой переключатель; 7 -
перемычка; 8 - блок управления электрооборудованием салона и
противоугонной сигнализацией ETACS
