Hyundai Tucson. Схемы электрооборудования

Hyundai Tucson. Электросхема 1. Соединения генераторной установки

Схема 1. Соединения генераторной установки: 1 - блок предохранителей и реле в моторном отсеке; 2 - выключатель (замок) зажигания; 3 - блок предохранителей и реле в салоне; 4 - комбинация приборов; 5 -резистор контрольной лампы; 6 - блок управления иммобилизатором (только для двигателя 2,7 л); 7 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS; 8 - блок управления автоматическим включением фар при движении (если установлен); 9 - генератор; 10 - плавкая вставка 120 А; 11 - аккумуляторная батарея

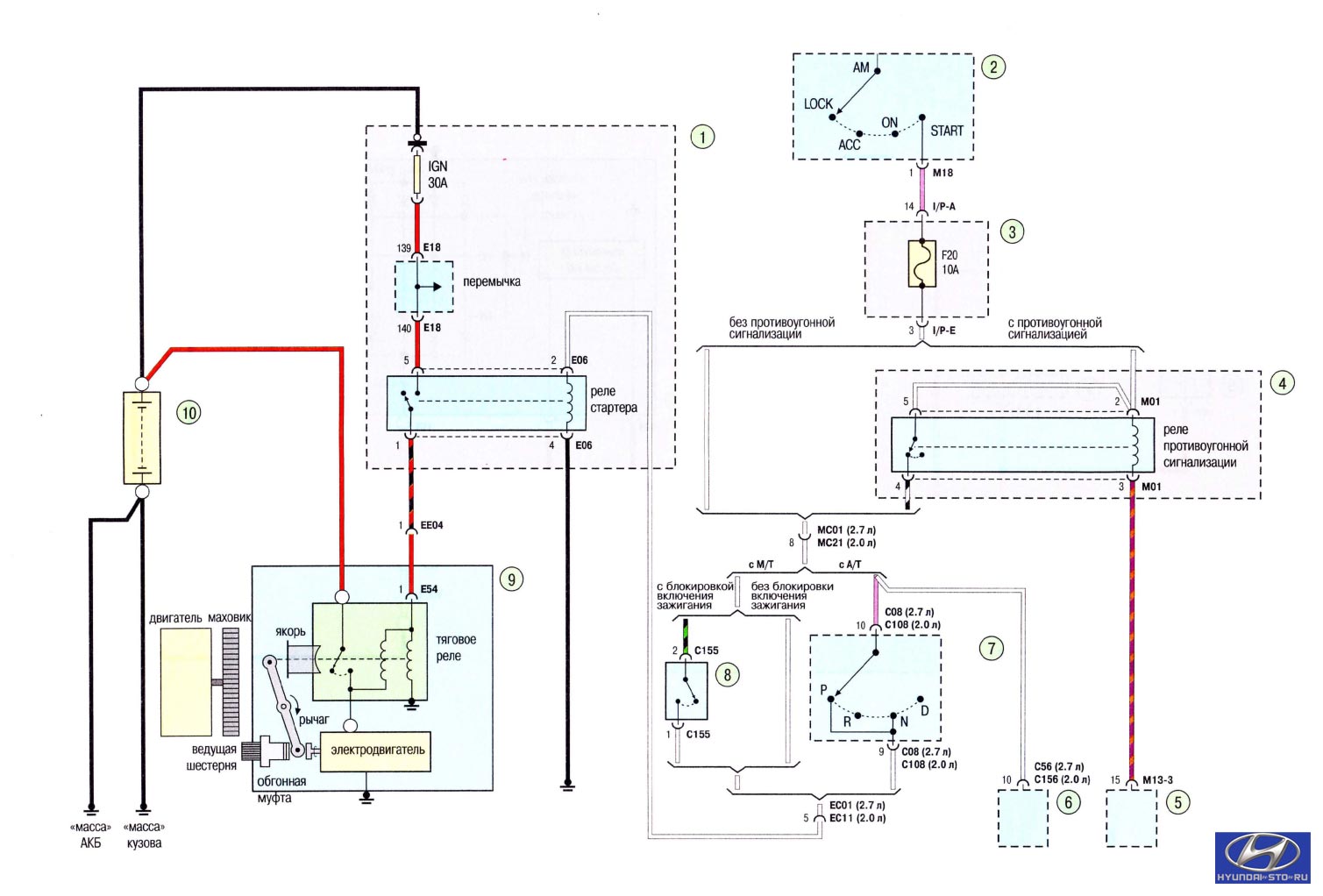

Hyundai Tucson. Электросхема 2. Система пуска двигателя

Схема 2. Система пуска двигателя: 1 - блок предохранителей и реле в моторном отсеке; 2 - выключатель (замок) зажигания; 3 - блок предохранителей и реле в салоне; 4 - дополнительный блок реле в салоне; 5 -блок управления электрооборудованием салона и противоугонной сигнализацией ETACS; 6 - блок управления системой круиз-контроля (если установлена); 7 - селектор автоматической коробки передач; 8 - выключатель блокировки включения зажигания на педали тормоза (если установлен); 9 - стартер; 10 - аккумуляторная батарея
