Hyundai Tucson. Проверка стояночного тормоза

Рис. 4.6. Проверка стояночного тормоза
Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7-8 зубцов (щелчков) храпового устройства.
1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой H = 1,25 м при длине въезда L = 5 м (рис. 4.6). Такое соотношение соответствует уклону 25%.
2. Для упрощенной проверки стояночного тормоза при отсутствии пандуса поставьте автомобиль на ровной площадке. Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).

Hyundai Tucson. Проверка и регулировка свободного хода педали тормоза

Вам потребуются: ключи «на 14» (два), линейка.

1. При остановленном двигателе нажмите три-четыре раза на педаль тормоза, чтобы «стравить» разрежение в вакуумном усилителе тормозов.

2. Измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления. Номинальный свободный ход педали тормоза 3-8 мм. Если свободный ход отличается от номинального значения...

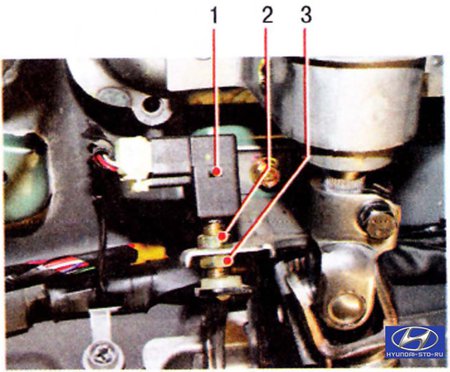

3. ...ослабьте на педальном узле затяжку контргаек 2 и 3, а затем, изменяя положение выключателя 1 стоп-сигнала, добейтесь требуемого значения свободного хода педали.

Примечание
Кожух шарнира рулевой колонки снят для наглядности.

4. Затяните контргайки 2 и 3 (см. п. 3).

5. Пустите двигатель и измерьте расстояние от площадки педали до пола при отпущенной и нажатой до упора педали. Разница между двумя измерениями является значением полного хода педали тормоза, которое не должно превышать 75 мм. Если ход педали больше указанного значения, необходимо найти и устранить неисправность.
