Hyundai Tucson. Проверка технического состояния деталей передней подвески на автомобиле

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).
При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.
На резиновых деталях подвески не допускаются:
- признаки старения резины;
- механические повреждения.
На резинометаллических шарнирах не допускаются:
- признаки старения, трещины, одностороннее выпучивание резинового массива;
- отрыв резинового массива от арматуры. Неисправные детали замените.

Предупреждение
Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.

Расположение элементов передней подвески на автомобиле показано на рис. 4.4.

Рис. 4.4. Расположение элементов передней подвески на автомобиле: 1 - поворотный кулак; 2 - амортизаторная стойка; 3 - стойка стабилизатора поперечной устойчивости; 4 - штанга стабилизатора поперечной устойчивости; 5 - задний шарнир (сайлентблок) рычага передней подвески; 6 - рычаг передней подвески; 7 - передний шарнир рычага передней подвески; 8 - шаровая опора стойки

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если ощущается люфт шарового пальца, замените опоры.

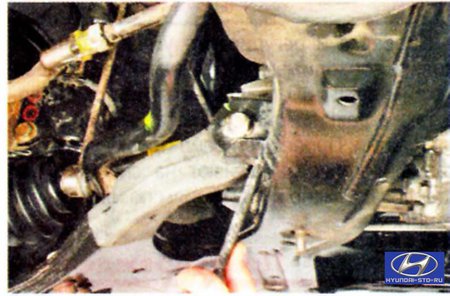

3. Проверьте с помощью монтажной лопатки состояние передних...

4. ...и задних шарниров рычагов передней подвески. Упираясь монтажной лопаткой в подрамник, попытайтесь покачать рычаг подвески. При наличии люфта в шарнирах замените их.

5. Проверьте состояние шарниров стоек стабилизатора поперечной устойчивости.

6. Качая рукой штангу стабилизатора поперечной устойчивости, проверьте состояние подушек ее крепления к подрамнику. При наличии стуков замените подушки.
7. Проверьте состояние защитного кожуха амортизаторной стойки.
