Газель до 2009 года. Разборка основного отопителя
Демонтируем основной отопитель (см. «Снятие основного отопителя», с. 322).
Снимаем с отопителя электровентилятор (см. «Замена электровентилятора и резистора основного отопителя», с. 321), радиатор (см. «Снятие радиатора основного отопителя», с. 320) и панель управления отопителем (см. «Снятие панели управления отоплением и вентиляцией», с. 322).
 |
Головкой «на 8» отворачиваем три
самореза крепления кронштейна па
нели управления отопителем...

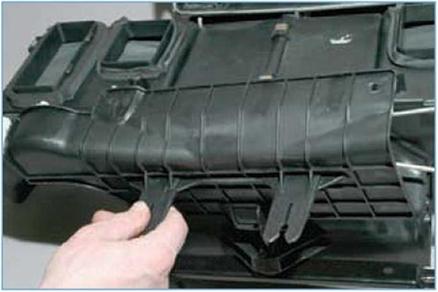

...и снимаем кронштейн.
Для снятия правого блока заслонок...
 ...шлицевои отверткой разжимаем паз рычага привода заслонки... |
 |
...и отсоединяем наконечник тяги от рычага.
 |
Аналогично отсоединяем наконечник другой тяги от второго рычага привода заслонок.
Поддев отверткой, освобождаем четыре пружинные скобы крепления диффузоров правого блока заслонок.

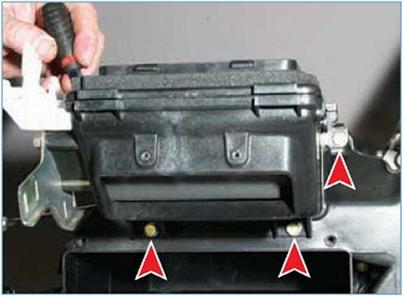

 Головкой «на 8» отворачиваем четыре самореза крепления блока заслонок к кожуху отопителя. Выведя диффузоры из зацепления с кожухом отопителя... |

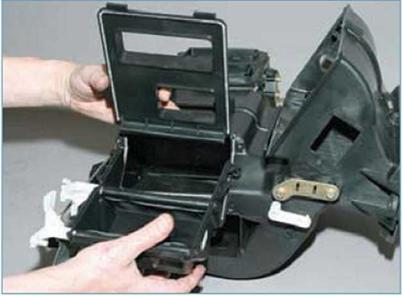

 ...снимаем правый блок заслонок. Аналогично снимаем левый блок заслонок. |
Головкой «на 8» отворачиваем гайку
крепления поперечины кронштейна
к отопителю...

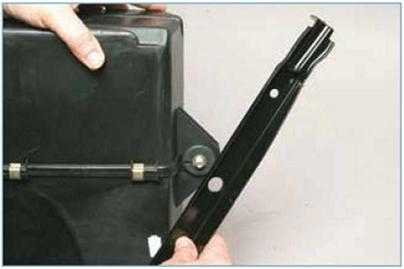

 ...и снимаем поперечину. |
 Снимаем с кожуха отопителя уплотнитель. |

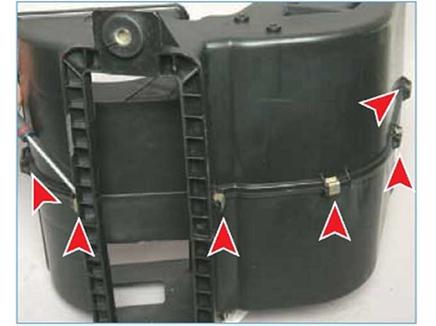

 Поддев шлицевой отверткой, освобождаем девять пружинных скоб (три скобы на фото не видны)... |

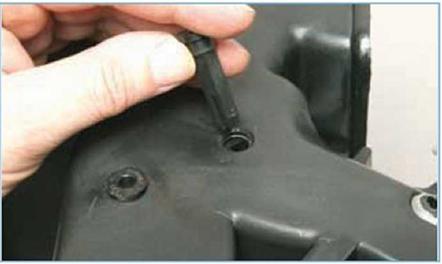

 ...и головкой «на 8» отворачиваем два самореза крепления двух частей кожуха отопителя. Поддев отверткой... |
 ...вынимаем ось верхней центральной заслонки из отверстия левой части кожуха отопителя. Аналогично вынимаем ось нижней центральной заслонки. |
 |
Разъединяем части кожуха.
Ось верхней центральной заслонки, входящей в отверстие правой части кожуха, выполнена заодно с рычагом привода.
Поддев отверткой...
 ...вынимаем ось рычага верхней заслонки из отверстия правой части кожуха отопителя. |
 |
Поддеваем отверткой и...
...вынимаем ось нижней заслонки. Вынимаем заслонки из правой части кожуха.
Собираем отопитель в обратной последовательности.
