Газель до 2009 года. Снятие основного отопителя

Сливаем охлаждающую жидкость. Снимаем панель приборов (см. «Снятие и разборка панели прибо­ров», с. 312).

Шлицевой отверткой (или голо­вкой «на 8») ослабляем затяжку хомута...





...и снимаем отводящий шланг с пат­рубка радиатора отопителя.

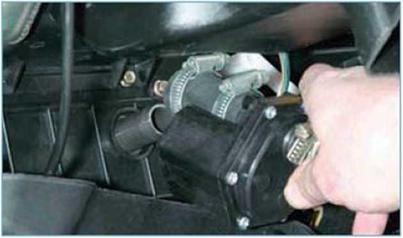

Ослабляем затяжку хомута










...и снимаем шланг крана отопителя с патрубка радиатора.

Разрезаем или аккуратно снимаем ленточный хомут крепления жгута проводов к кронштейну отопителя.

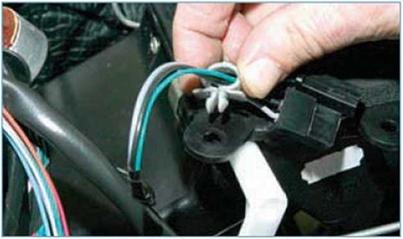

Вынимаем держатель жгута прово­дов из кронштейна на кожухе отопи­теля.

Разъединяем колодки жгутов про­водов крана отопителя, панели уп­равления и отсоединяем колодку проводов от выключателя электро­вентилятора дополнительного отопи­теля (см. «Снятие панели управления отоплением и вентиляцией», с. 322).

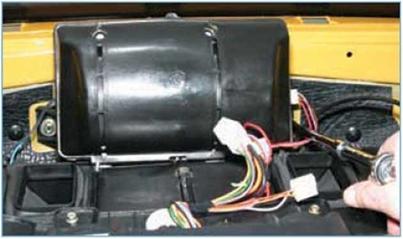

Головкой «на 12» отворачиваем два болта крепления отопителя к щитку передка.





Ключом «на 10» отворачиваем гайку болта крепления поперечины крон-




штейна отопителя с правой стороны, удерживая болт от проворачивания головкой того же размера.

Аналогично отворачиваем гайку бол­та елевой стороны отопителя.

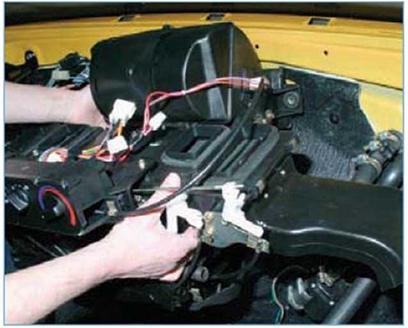

Снимаем отопитель вместе с пане­лью управления отоплением и вен­тиляцией.

Устанавливаем отопитель в обрат­ной последовательности.
