Газель до 2009 года. Снятие регулятора холостого хода двигателя УМЗ-4216

Снимаем регулятор холостого хода для проверки и замены.

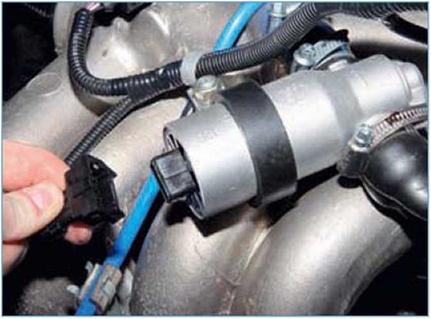

При выключенном зажигании, нажав на фиксатор...

...отсоединяем колодку жгута про­водов системы управления двигате­лем от разъема регулятора.

Крестообразной отверткой ослабля­ем затяжку...

...хомута крепления шланга, соеди­няющего регулятор с ресивером...

...и хомута крепления шланга, со­единяющего регулятор с дроссель­ным узлом.

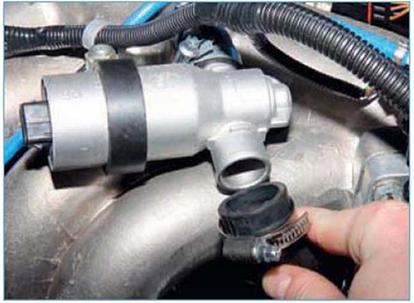

Снимаем шланг, соединяющий регу­лятор с дроссельным узлом, с пат­рубка регулятора.

Накидным ключом «на 13» ослабля­ем затяжку гайки, стягивающей две скобы, которые зажимают выступ резиновой обоймы регулятора.

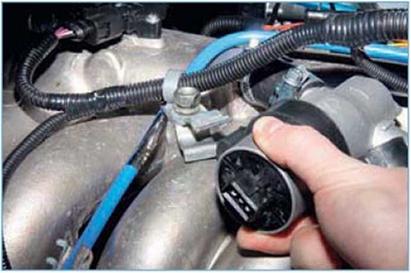

Выводим выступ резиновой обоймы регулятора из зажима скоб...

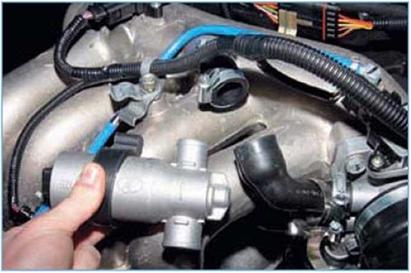

...и, вынув патрубок регулятора из шланга ресивера, снимаем регу­лятор вместе с резиновой обоймой.

Снимаем резиновую обойму с кор­пуса регулятора.

Для проверки работоспособности ре­гулятора холостого хода...

...соединяем центральный вывод регулятора с «плюсом» аккумуля­торной батареи, а крайние выводы поочередно с «минусом».

В одном случае заслонка регуля­тора должна полностью открыться, а в другом - закрыться. Если регу­лятор не работает, проверяем сопро­тивление обмоток регулятора.

Для этого...

...подсоединяем один щуп тестера к центральному выводу, а второй - поочередно к двум крайним выводам.

У исправного регулятора сопротив­ление каждой обмотки должно на­ходиться в пределах 10-14 Ом. Если обмотки целы, а регулятор не рабо­тает, потеряла подвижность заслон­ка. Можно попытаться восстановить работу узла, залив внутрь регуля­тора керосин или жидкость типа WD-40.

Устанавливаем регулятор холосто­го хода в обратной последователь­ности...

...ориентируя его стрелкой, нанесен­ной на корпусе регулятора, в сторо­ну ресивера.
