Газель до 2009 года. Снятие и разборка топливного модуля двигателя УМЗ-4216

Работу проводим для замены дат­чика указателя уровня топлива, топ­ливного насоса или модуля в сборе. Снимаем топливный бак (см. «Снятие топливного бака», с. 92).





Расположение топливного модуля на баке





Ключом Тогх Т-20 отворачиваем во­семь винтов крепления прижимного кольца...

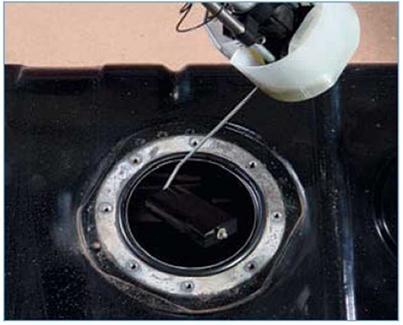

...аккуратно выводя поплавок датчи­ка уровня топлива.





Снимаем уплотнительное кольцо.

Если кольцо замято или надорвано, то при последующей сборке его не­обходимо заменить новым.

При снятии датчика указателя уров­ня топлива...





...отсоединяем наконечник «массо­вого» провода от вывода регулятора давления топлива.









...отсоединяем колодку жгута про­водов от разъема на крышке топлив­ного модуля.

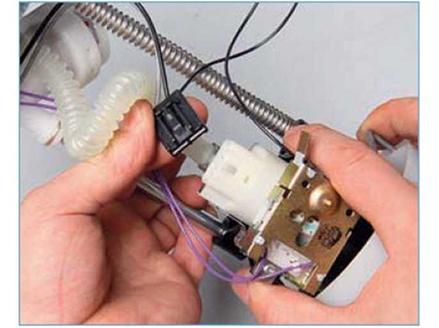

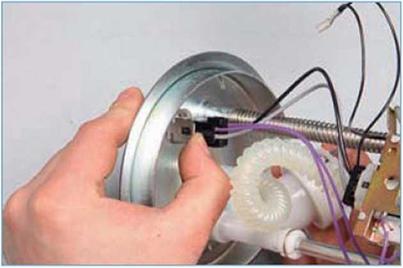

...отсоединяем колодку проводов от разъема топливного насоса...





...и отводим колодки проводов в сторону.

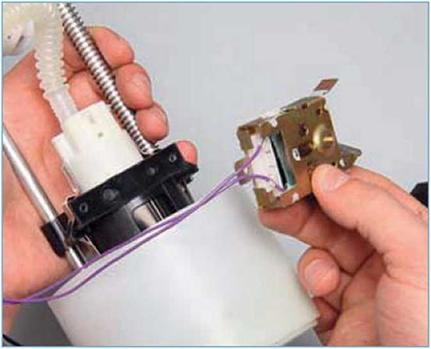

...снимаем датчик указателя уровня топлива с поплавком.

Датчик указателя уровня топлива с поплавком

При демонтаже топливного насоса...

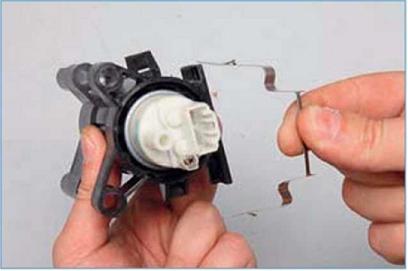

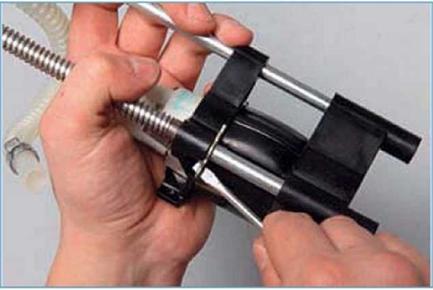

...снимаем пластмассовый стакан с корпуса насоса.

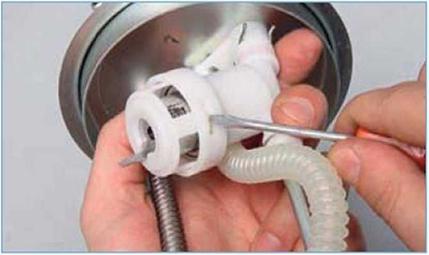

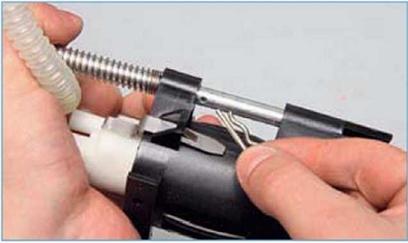

Поддев шлицевой отверткой сетча­тый фильтр...

...снимаем его со штуцера насоса.




















...и вынимаем его из отверстия на­правляющей трубки.

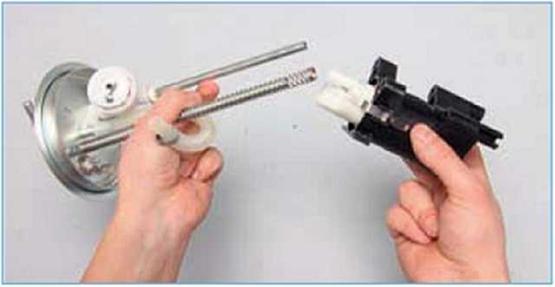

Вынимаем топливный насос из пласт­массового корпуса.

















Если уплотнительные кольца регуля­тора давления топлива повреждены (порваны, потрескались, деформи­рованы или потеряли эластичность), заменяем их новыми.

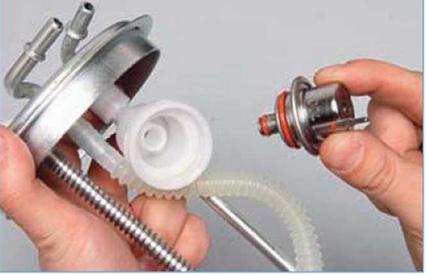

Поддев отверткой...

...снимаем малое уплотнительное кольцо...

...и большое.

В стакане топливного модуля уста­новлен клапан, препятствующий вы­теканию топлива из стакана.

Сборку и установку топливного мо­дуля проводим в обратной последо­вательности.

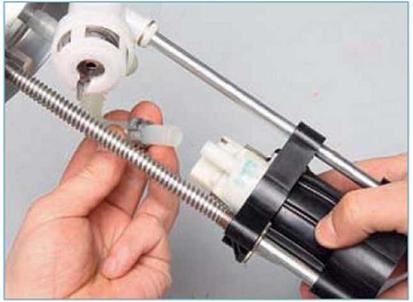

Хомут крепления гофрированной труб­ки к патрубку насоса заменяем новым (можно применить червячный хомут). При установке топливного модуля в бак необходимо правильно сориен­тировать крышку топливного модуля и прижимное кольцо относительно метки, нанесенной на баке (см. вы­ше).

Перед установкой крышек лючка в полу кузова необходимо проверить герметичность соединений топлив­ного модуля. Для этого подсоединя­ем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.
