Газель до 2009 года. Разборка и сборка головки блока цилиндров двигателя УМЗ-4216

Разбираем головку блока цилиндров для ее ремонта - замены клапанов или их направляющих втулок, шлифовки седел клапанов, фрезеровки плоскости прилегания к блоку цилиндров. Укладываем снятую головку блока цилиндров на верстак. Если головку демонтировали в сборе с впускной трубой и выпускным коллектором, то отворачиваем гайки их крепления к головке блока цилиндров и снимаем трубу и коллектор (см. «Снятие впускной трубы и выпускного коллектора», с. 48).

...накидным ключом «на 14» отворачиваем три болта и одну гайку крепления корпуса термостата к головке блока цилиндров.

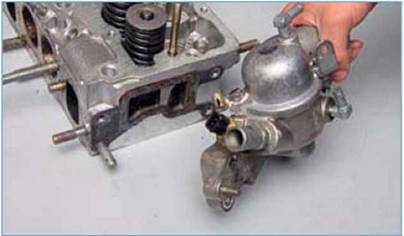

Снимаем корпус термостата в сборе с датчиком температуры охлаждающей жидкости.

Соединение уплотнено паронитовой прокладкой.

При разборке клапанного механизма подкладываем под тарелку демонтируемого клапана упор - отрезок деревянного бруска.

Сжав рассухаривателем пружины клапана, пинцетом извлекаем сухари и снимаем пружины с тарелкой и опорной шайбой пружин. Снимаем с направляющей втулки клапана маслоотражательный колпачок (см. «Замена маслоотражательных колпачков клапанов», с. 53).

Надавив на стержень клапана...

Перед сборкой головки блока цилиндров металлической щеткой удаляем нагар с поверхности камер сгорания. Промываем камеры сгорания и направляющие втулки керосином и продуваем сжатым воздухом каналы в головке блока цилиндров. Сборку проводим в обратной последовательности.

Устанавливаем новые маслоотражательные колпачки. Перед установкой клапанов в направляющие втулки наносим на их стержень слой моторного масла. Перед ус- тановкои новой уплотнительном прокладки очищаем привалочные поверхности головки блока и корпуса термостата от остатков старой прокладки.
