Газель до 2009 года. Снятие крышек коробки толкателей двигателя УМЗ-4216
Крышки коробки толкателей снимаем для замены их уплотнительных прокладок и колец, доступа к толкателям, а также для очистки элементов маслоотделителя и регулятора разрежения системы вентиляции картера (передняя крышка).
 |

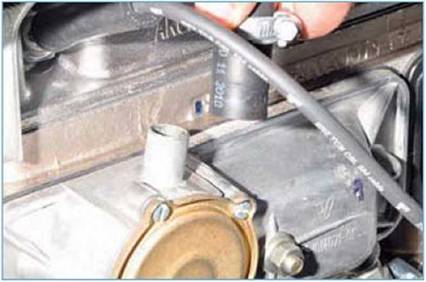

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (подвода картерных газов к впускному трубопроводу) к верхнему патрубку передней крышки коробки толкателей.
|
Сдвинув хомут по шлангу...
...снимаем шланг с патрубка крышки. |
 Аналогично от нижнего патрубка крышки отсоединяем шланг слива масла из маслоотделителя. |

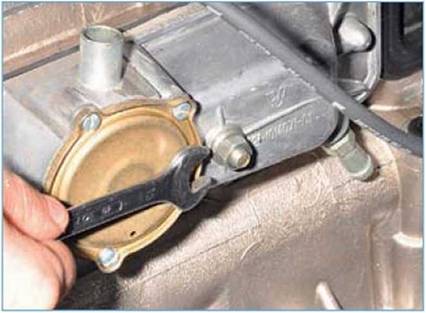

 Ключом «на 13» отворачиваем гайку шпильки крепления передней крышки коробки толкателей к блоку цилиндров. |
 Поддев отверткой, снимаем со шпильки шайбу... |
 |
...и резиновое уплотнительное кольцо.
 |

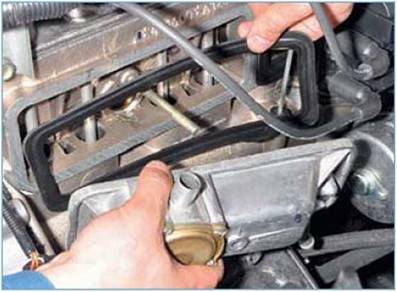

Снимаем переднюю крышку коробки толкателей и резиновую уплотнительную прокладку.
Для промывки и очистки элементов маслоотделителя системы вентиляции картера...
 |

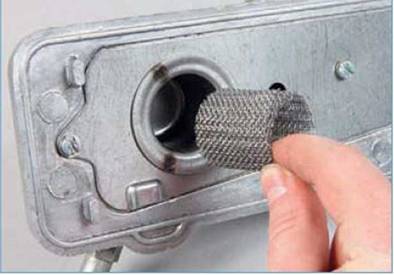

...вынимаем сетку из гнезда крышки маслоотделителя.

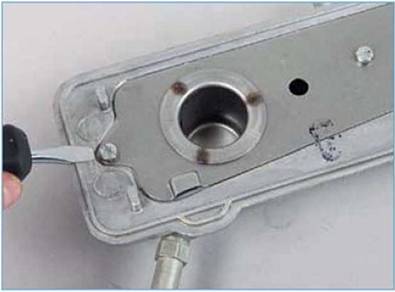

 Шлицевой отверткой отворачиваем два винта крепления крышки маслоотделителя... |
 ...и снимаем крышку. |
 Очищаем и промываем сетку, каналы и полости маслоотделителя от отложений. Для очистки и промывки регулятора разрежения... |
 |

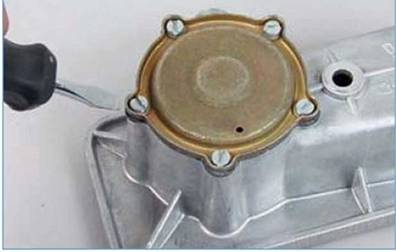

...шлицевои отверткой отворачиваем пять винтов крепления крышки регулятора...

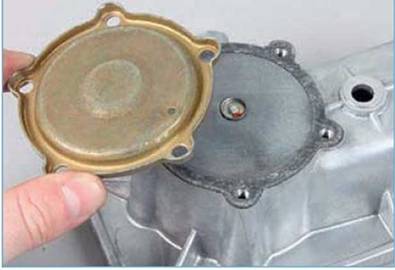

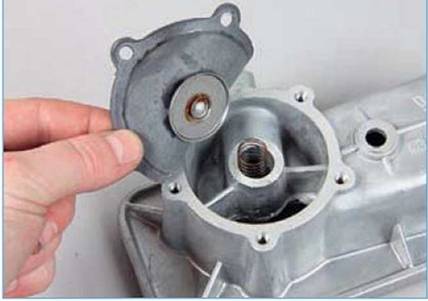

 снимаем крышку |
 ...диафрагму... |

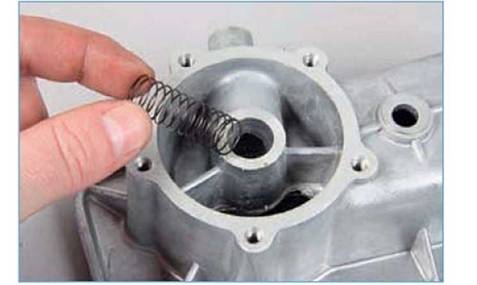

 ...и пружину регулятора. |
Очищаем и промываем детали регулятора разрежения от масляных отложений.
Устанавливаем элементы маслоотделителя и регулятора разрежения в обратной последовательности. При сборке регулятора необходимо обеспечить герметичность соединения его крышки с корпусом.
Для снятия задней крышки коробки толкателей...
 ...снимаем катушку зажигания в сборе с кронштейном (см. «Снятие головки блока цилиндров», с. 56). |
 Ключом «на 13» отворачиваем гайку шпильки крепления задней крышки коробки толкателей к блоку цилиндров. Снимаем со шпильки шайбу... |
 |
...и резиновое уплотнительное кольцо.
 |

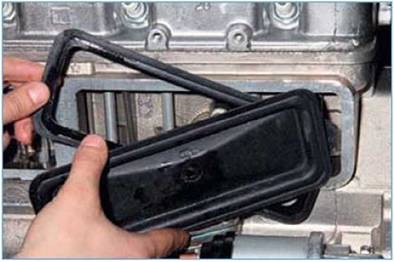

Снимаем крышку и уплотнительную прокладку.
Устанавливаем крышки коробки толкателей в обратной последовательности, при необходимости заменив их уплотнительные кольца и прокладки новыми.
Гайки крепления крышек затягиваем предписанным моментом (см. «Приложения», с. 325).
