Газель Соболь. Замена фильтрующего элемента воздушного фильтра двигателя 3M3-4063
Снимаем шланг отвода картер-ных газов.
Освобождаем пять пружинных фиксаторов крепления крышки воздушного фильтра и снимаем крышку.
Вынимаем фильтрующий элемент, очищаем корпус от пыли и грязи.
Вставляем новый фильтрующий элемент и устанавливаем крышку, совмещая стрелки на корпусе и крышке.
Снятие и разборка фильтра-отстойника

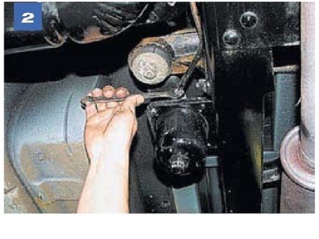

Ключом «на 17» отворачиваем из корпуса фильтра пробку и сливаем отстой топлива. Между корпусом и пробкой установлена медная шайба.

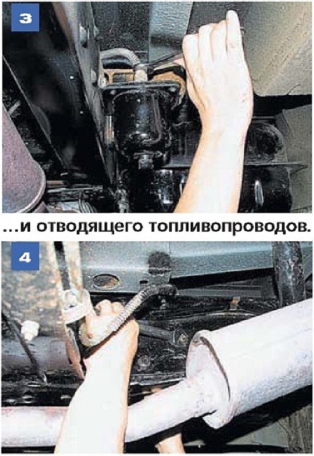

Ключом «на 14» отворачиваем штуцеры подводящего..
Ключом «на 17» отворачиваем две гайки болтов крепления корпуса фильтра к раме, удерживая болты ключом «на 14»,...

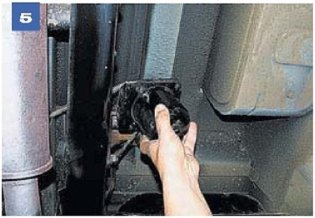

...и снимаем фильтр-отстойник с лонжерона рамы.
Помечаем взаимное положение корпуса фильтра-отстойника и его крышки со штуцерами.
Ключом «на 10» отворачиваем четыре болта крепления кронштейна к корпусу.
Снимаем крышку и кронштейн.
Промываем стакан фильтра-от-стойника от грязи и отложений.
Промываем снятые детали (кроме прокладок) в растворителе, собираем и устанавливаем фильтр-от-стойник в обратной последовательности.
Снимаем резиновую прокладку крышки.
Плоскогубцами и отверткой вынимаем фиксирующую пружинную шайбу,...
...снимаем пружину и набор пластин фильтрующего элемента.
