Газель Соболь. Разборка двигателя 3M3-4063

Разборка двигателя требуется при ремонте и замене деталей шатунно-поршневой группы и коленчатого вала, а также при капитальном ремонте двигателя. Вывешиваем двигатель (см. «Снятие двигателя», с. 29)...

...и ключом «на 14» отворачиваем четыре болта крепления одного из кронштейнов опор двигателя.

Снятый двигатель устанавливаем на стенд, закрепив его болтами опорного кронштейна к поворотной плите. Если двигатель демонтирован в сборе со сцеплением и коробкой передач, отсоединяем их (см. соответствующие разделы, с. 69 и 64), а также маховик (см. «Замена задней манжеты коленчатого вала», с. 20). Снимаем вспомогательные агрегаты и другое оборудование.

Снимаем головку блока (см. «Снятие головки блока цилиндров,

с. 28). Устанавливаем двигатель поддоном картера вверх. Снимаем поддон картера двигателя, переднюю крышку блока цилиндров и обе цепи газораспределительного механизма (см. «Разборка привода газораспределительного механизма», с. 26). Снимаем привод масляного насоса (см. «Разборка привода масляного насоса», с. 27).

Ключом «на 10» отворачиваем шесть болтов крепления задней крышки блока цилиндров и снимаем ее.

Очищаем сопрягаемые поверхности крышки и блока от остатков прокладки.

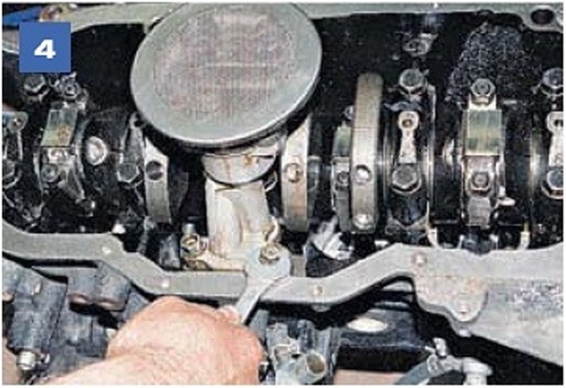

Ключом «на 12» отворачиваем болт крепления кронштейна масляного насоса к крышке коренного подшипника коленчатого вала.

Ключом «на 14» отворачиваем два болта крепления корпуса масляного насоса к блоку цилиндров...

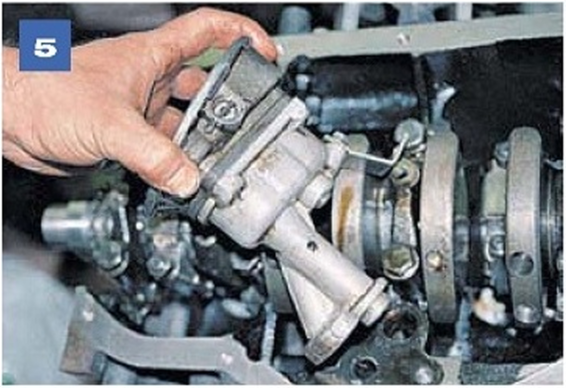

...и снимаем масляный насос.

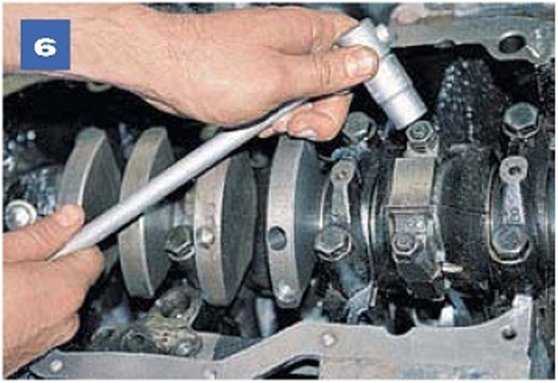

Головкой «на 15» отворачиваем две гайки крепления крышки каждого из четырех шатунов, поворачивая по необходимости коленчатый вал.

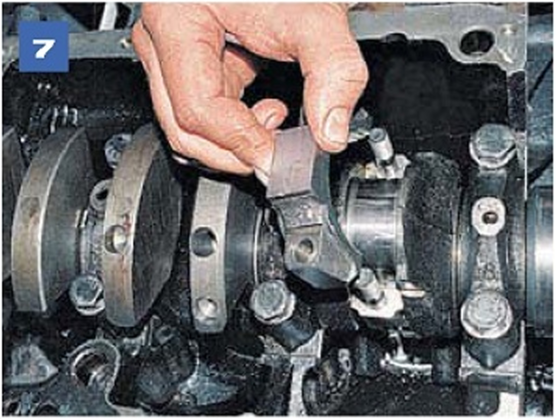

Снимаем крышки, раскладывая их по порядку.

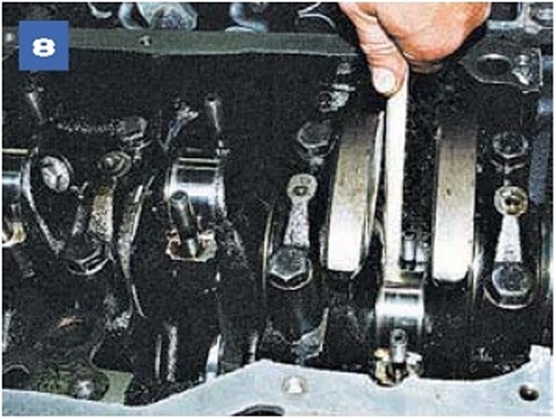

Рукояткой молотка выталкиваем поршень в сборе с шатуном из цилиндра, поддерживая поршень с другой стороны рукой, чтобы он не упал.

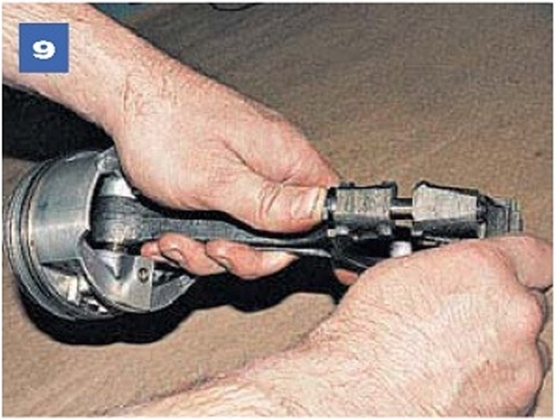

Надеваем на болты крышку и наживляем гайки.

Аналогично вынимаем остальные три поршня.

Если цилиндры блока не будут растачиваться при ремонте, необходимо пометить поршни, чтобы установить их в прежние цилиндры.

Головкой «на 19» отворачиваем болты крепления пяти крышек коренных подшипников коленчатого вала.

Раздвижными пассатижами раскачивая крышки в осевом направлении, снимаем их вместе с вкладышами коренных подшипников коленчатого вала.

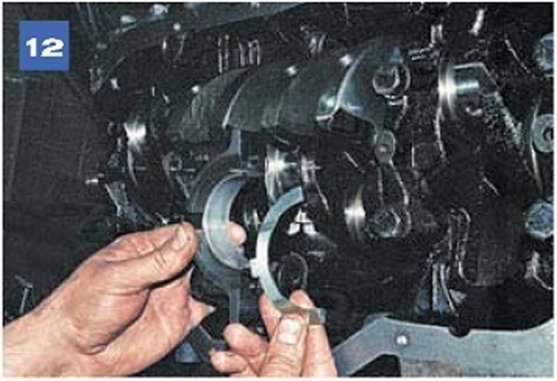

Снимаем два упорных полукольца со средней крышки коренного подшипника коленчатого вала.

Вынимаем коленчатый вал из блока цилиндров.

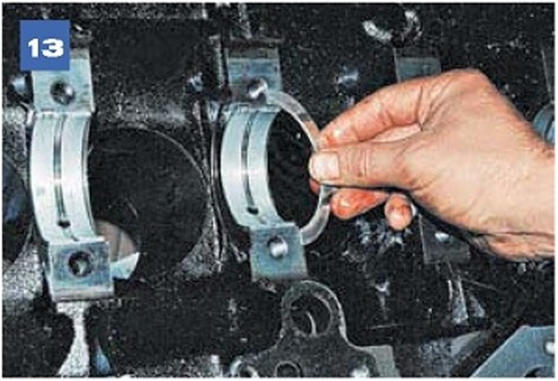

Вынимаем два упорных полукольца из блока цилиндров.

Извлекаем вкладыши коренных и шатунных подшипников.

При сборке всегда устанавливаем новые вкладыши, даже если шлифование шеек не производилось.
