Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕС





Для замены датчика частоты вращения переднего колеса выполните следующие операции.

Вам потребуются: все инстру­менты для снятия подкрылка, а также ключ-шестигранник «на 6», отвертка с плоским лез­вием.

1.    Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.






2.

Извлеките из держателя со­единительную колодку жгута про­водов датчика частоты вращения переднего колеса.











4.      ...и разъедините колодку жгута проводов датчика.





5.      Разожмите отверткой держа­тель провода датчика на брызгови­ке моторного отсека...









6.     ...и извлеките провод из дер­жателя.

7.     Снимите подкрылок со сторо­ны заменяемого датчика (см. «Сня­тие и установка подкрылков ко­лес», с. 304).





8.

В арке колеса извлеките про­вод датчика из переднего...

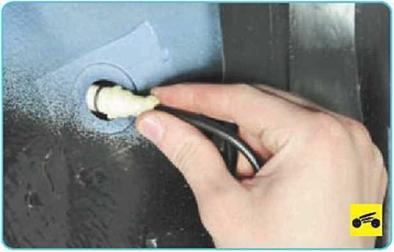

13.         ...и провод из отверстия в брызговике моторного отсека.

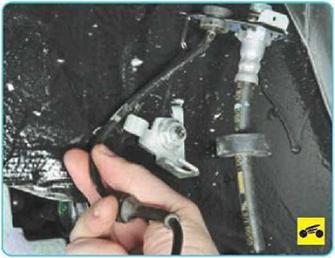

14.         Извлеките держатель прово­да из прорези кронштейна на кор­пусе амортизаторной стойки.





15.         Выверните болт крепления датчика частоты вращения перед­него колеса к поворотному кулаку...





16.        ...и извлеките датчик из от­верстия в кулаке.

17.        Установите датчик частоты вращения переднего колеса и все снятые детали в порядке, обрат­ном снятию.

Для замены датчика частоты вращения заднего колеса вы­полните следующие операции.

Вам потребуются: ключ-шес- тигранник «на 6», отвертка с плоским лезвием.

1.    Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.





2.    Извлеките колодку жгута про­водов датчика частоты вращения заднего колеса из держателя на основании кузова...





3.   ...и разъедините ее.



Для наглядности показано при снятой промежуточной трубе системы выпуска отработавших газов.





4.     Извлеките жгут проводов дат­чика из держателя на кузове...





5.

...а также из переднего...

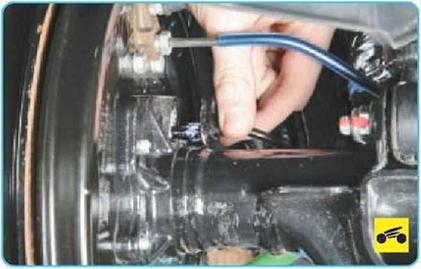

7.                  ...и       заднего      держателей

на балке заднего моста.






8.            Выверните болт        крепления

датчика частоты вращения заднего колеса...





9.      ...и извлеките датчик из отвер­стия во фланце заднего моста.

10.                  Установите датчик частоты вра­щения заднего колеса и все снятые детали в порядке, обратном снятию.
