Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ УПРАВЛЕНИЯ АНТИБЛОКИРОВОЧНОЙ СИСТЕМОЙ ТОРМОЗОВ (ABS)















1.      Отсоедините провода от клемм аккумуляторной батареи и снимите батарею.

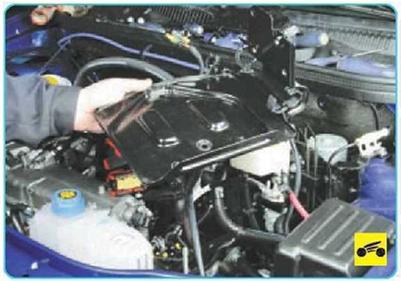

2.      Снимите полку крепления акку­муляторной батареи (см. «Снятие и установка полки крепления акку­муляторной батареи», с. 332).

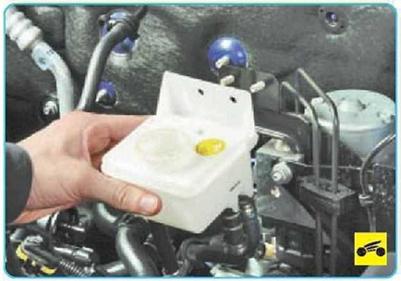

3.      Отверните две гайки крепле­ния бачка главного тормозного ци­линдра и отведите бачок в сторону, не отсоединяя от него шланги (см. «Замена бачка главного тормозно­го цилиндра», с. 227).

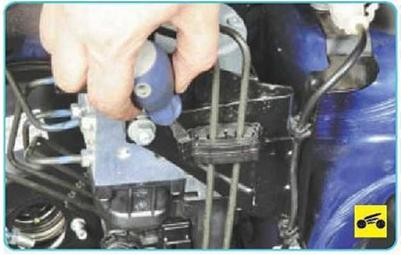

4.      Отверткой отстегните замок верхнего держателя трубопрово­дов...









6.       Вытяните на себя фиксатор ко­лодки жгута проводов гидроэлек­тронного модуля управления анти- блокировочной системой тормо­зов (ABS)...





7.                ...и      отсоедините     колодку

от модуля.





8.       Отверните гайки крепления двух тормозных трубок сверху гид­роэлектронного модуля ABS...

ПРИМЕЧАНИЕ_________________

Для наглядности дальнейшая работа по казана при снятом дроссельном узле.

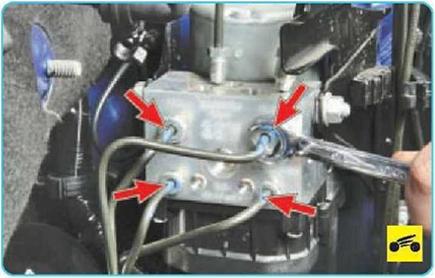

9.    ...четырех трубок сбоку модуля и отсоедините трубки от гидроэле­ктронного модуля ABS.

ПОЛЕЗНЫЙ СОВЕТ_____________

Перед отсоединением трубок закрепи­те на каждой из них бирку с указанием места ее подсоединения к модулю ABS.

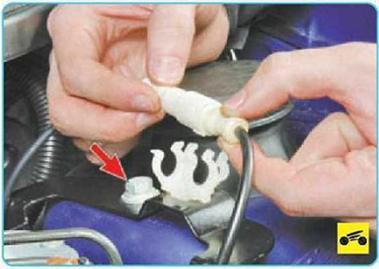

10. Извлеките из держателя со­единительную колодку жгута про­водов датчика частоты вращения левого переднего колеса и вывер­ните один болт (показан стрелкой на фото) крепления амортизатор- ной стойки, одновременно крепя­щий кронштейн модуля ABS.









12.        ...и переднюю гайки крепле­ния кронштейна модуля к брызго­вику моторного отсека.





13. Отверткой отстегните замок нижнего держателя трубопрово- ДО в...









15.     ...и снимите гидроэлектрон­ный модуль ABS в сборе с крон­штейном, немного отводя в сторо­ну трубопроводы.

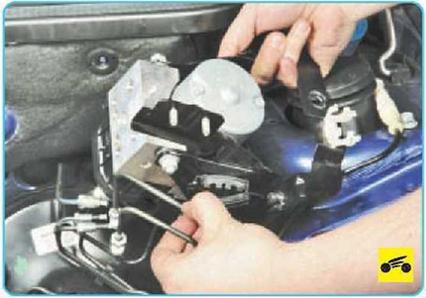

18.     ...снимите кронштейн и уста­новите его на новый модуль.

19.     Установите гидроэлектрон­ный модуль ABS и все снятые дета­ли в порядке, обратном снятию.

20.     Залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормоз­ной системы», с. 226).

ПРЕДУПРЕЖДЕНИЕ

Если после установки гидроэлектрон­ного модуля при движении автомобиля не гаснет сигнальная лампа неисправ­ности ABS, обратитесь на сервисную станцию для диагностики системы.
