Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА ТЕПЛООБМЕННИКА ИСПАРИТЕЛЯ



Вам потребуются:                ключи «на 10», «на 13», торцовая головка «на 13», ключ-шестигранник «на 5», пассатижи, отвертки с пло­ским и крестообразным лезвием.

1.     Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

2.     Частично слейте охлаждаю­щую жидкость из системы охлаж­дения (см. «Замена охлаждающей жидкости», с. 129) и перекройте шланги отопителя пружинными за­жимами.

3.     Стравите хладагент из систе­мы кондиционирования (см. «Уда­ление хладагента из системы кон­диционирования», с. 339).

4.     Снимите блок управления си­стемой отопления и кондициони­рования (см. «Снятие и установка блока управления системой отоп­ления и кондиционирования», с. 342).

5.     Снимите панель приборов (см. «Снятие и установка панели прибо­ров», с. 326).

6.     Снимите воздуховоды.

7.     Снимите климатический блок с автомобиля (см. «Снятие и уста­новка климатического блока», с. 344).

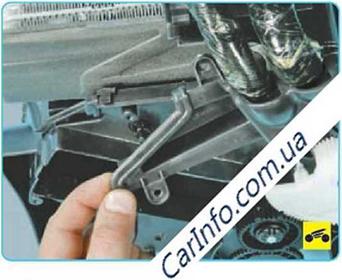

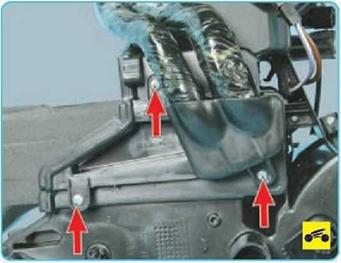

8.     Выверните три винта крепле­ния крышки трубопроводов конди­ционера к корпусу климатического блока...

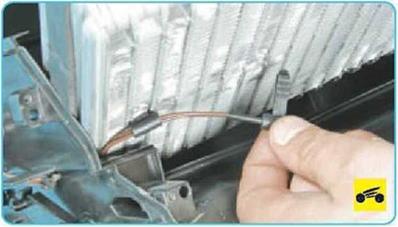

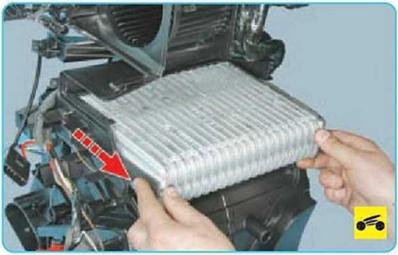

11.     ...аккуратно извлеките из сот испарителя фиксатор крепления датчика термостата и снимите ис­паритель.

12.     Проверьте чистоту и при не­обходимости промойте поддон слива конденсата и дренажное от­верстие в нижней крышке климати­ческого блока.

ПРЕДУПРЕЖДЕНИЕ

При установке на новый испаритель за­крепите датчик термостата в том же ме­сте, что и на старом испарителе.

13.     Осмотрите поверхность испа­рителя. При обнаружении потеков масла или сильном загрязнении поверхности замените испаритель.

ПРЕДУПРЕЖДЕНИЕ

Технологические заглушки соедини­тельного фланца нового испарителя удаляйте непосредственно перед под­соединением трубопроводов.

14.          Замените уплотнительные кольца на трубопроводах радиато­ра отопителя.

15.     Установите на подводящий и отводящий трубопроводы тепло­обменника испарителя кондицио­нера новые уплотнительные кольца и смажьте их маслом для компрес­сора.

16.     Залейте охлаждающую жид­кость.

17.     Заправьте систему кондицио­нирования хладагентом в специали­зированном центре по обслужива­нию автомобильных кондиционеров.








Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА

Вам потребуются:          ключи

«на 10», «на 13», торцовая голо­вка «на 13», ключ-шестигранник «на 5», пассатижи, отвертки с плоским и крестообразным лезвием.

1.     Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

2.     Частично слейте охлаждаю­щую жидкость из системы охлаж­дения (см. «Замена охлаждающей жидкости», с. 129) и перекройте шланги отопителя пружинными зажимами.

3.     Стравите хладагент из систе­мы кондиционирования (см. «Уда­ление хладагента из системы кон­диционирования», с. 339).

4.     Снимите блок управления сис­темой отопления и кондициониро­вания (см. «Снятие и установка бло­ка управления системой отопления и кондиционирования», с. 342).

5.     Снимите панель приборов (см. «Снятие и установка панели прибо­ров», с. 326).

6.     Снимите воздуховоды.

7.     Снимите климатический блок с автомобиля (см. «Снятие и установ­ка климатического блока», с. 344).

8.     Снимите салонный фильтр (см. «Снятие и установка салонного фильтра», с. 343).

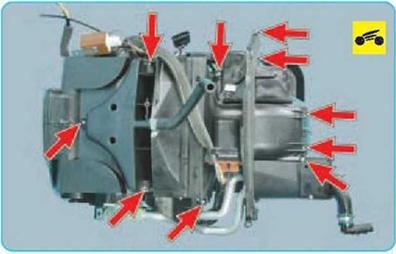

9.     Выверните десять самонаре- зающих винтов крепления нижней крышки климатического блока.

ПРИМЕЧАНИЕ

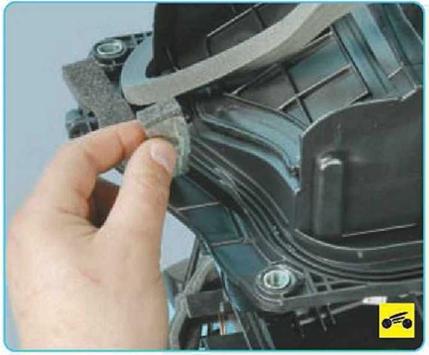

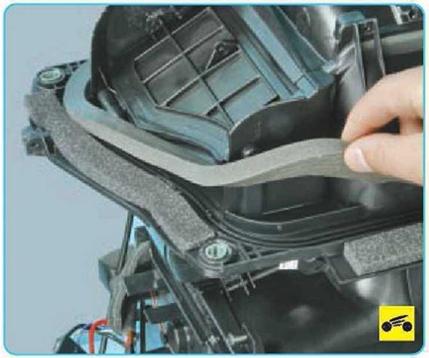

10.     Снимите резиновый уплотни­тель климатического блока...

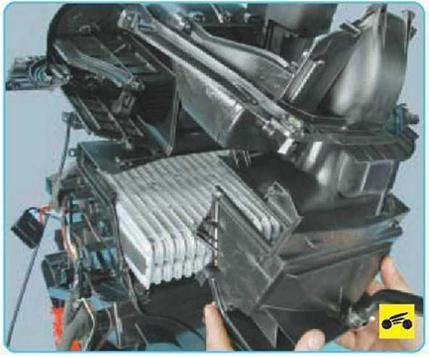

12.        ...а затем снимите нижнюю крышку климатического блока.









14.    ...и извлеките ось заслонки из отверстия рычага.

15.    Установите заслонку в поряд­ке, обратном снятию.

16.    Замените уплотнительные кольца на трубопроводах радиато­ра отопителя.

17.    Установите на подводящий и от­водящий трубопроводы теплообмен­ника испарителя кондиционера но­вые уплотнительные кольца и смажь­те их маслом для компрессора.

18.    Залейте охлаждающую жид­кость.

19.    Заправьте систему кондицио­нирования хладагентом в специали-


зированном центре по обслужива­нию автомобильных кондиционеров.





Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА ДЕФЛЕКТОРОВ ВЕНТИЛЯЦИИ КУЗОВА



Вам потребуются: ключ TORX ТЗО, ключ «на 13», отвертка с плоским лезвием.

Вытяжная вентиляция кузова осуществляется через дефлекто­ры с клапанами, установленными под накладкой заднего бампера справа по направлению движения автомобиля.

Снимать задний бампер удобнее на подъемнике. Если такой воз­можности нет, включите I переда­чу, установите упорные бруски под


передние колеса, поднимите дом­кратом заднюю часть автомобиля и установите на надежные опоры.

1.      Снимите накладку заднего бампера с автомобиля (см. «Сня­тие, разборка и установка заднего бампера», с. 303).





2.      Подденьте отверткой дефлек­тор вентиляции кузова и извлеките его из проема правого заднего крыла.

3.      Аналогично снимите второй дефлектор.

4.      Установите дефлектор и все де­тали в порядке, обратном снятию.
