Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА САЛОННОГО ФИЛЬТРА



Для очистки от содержащейся в воздухе пыли служит фильтр в корпусе климатического блока перед теплообменником испари­теля...





...расположенный под панелью приборов со стороны переднего пассажира.

Для снятия салонного фильтра выполните следующее.

ПРИМЕЧАНИЕ

Для наглядности показано на снятом климатическом блоке.

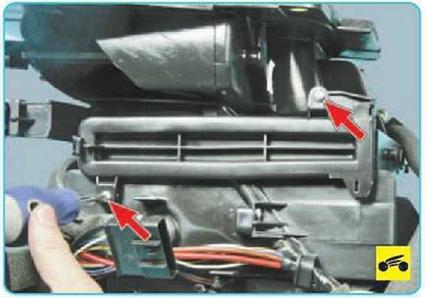

1.      Выверните два самонарезаю- щих винта крепления крышки фильт­ра к корпусу климатического блока...





2.      ...снимите крышку...





3.                ...и извлеките салонный фильтр из блока.

4.      Установите салонный фильтр в порядке, обратном снятию.

ПРИМЕЧАНИЕ

При установке фильтра сориентируйте его таким образом, чтобы стрелки на фильтре совпадали с направлением воздушного потока.





Фиат альбеа (2005+). СНЯТИЕ И УСТАНОВКА КЛИМАТИЧЕСКОГО БЛОКА



Вам потребуются:          ключи

«на 10», «на 13», торцовая голо­вка «на 13», пассатижи, отверт­ка с плоским лезвием.

Снимать климатический блок не­обходимо для замены радиатора, электровентилятора отопителя и теплообменника испарителя. За­менить салонный фильтр можно без снятия блока с автомобиля.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Частично слейте охлаждаю­щую жидкость из системы охлаж­дения двигателя (см. «Замена ох­лаждающей жидкости», с. 129) и перекройте шланги отопителя пружинными зажимами.

3.        Стравите хладагент из систе­мы кондиционирования (см. «Уда­ление хладагента из системы кон­диционирования», с. 339).

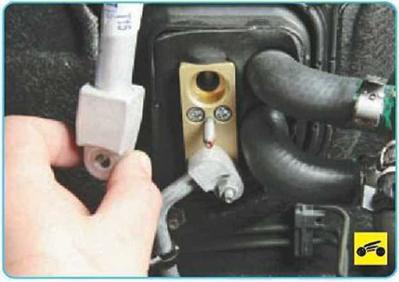

4.           Отверните гайку крепления фланца отводящего трубопровода к терморегулирующему вентилю...





5.           ...и отведите трубопровод от вентиля.





6.           Аналогично отсоедините под­водящий трубопровод.

ПРЕДУПРЕЖДЕНИЕ___________

Сразу же после отсоединения закройте пробками отверстия терморегулирую­щего вентиля и трубопроводов, что­бы не допустить попадания влаги и гря­зи в систему кондиционирования.





7.              Снимите болт крепления со шланга отопителя и отсоедините от радиатора





8.     Аналогично отсоедините вто­рой шланг от патрубка радиатора отопителя.

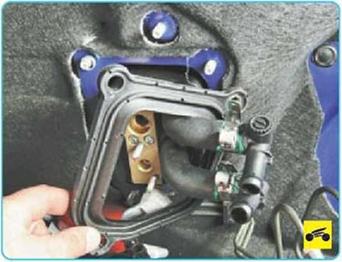

10... .снимите уплотнитель со шпи­лек щита и шлангов отопителя.

11.      Снимите блок управления системой отопления и кондицио­нирования (см. «Снятие и установ­ка блока управления системой отопления и кондиционирования», с. 342).

12.      Снимите панель приборов

(см. «Снятие и установка панели приборов», с. 326).

13.      Снимите воздуховоды.





14.      Нажмите на фиксатор колод­ки жгута проводов и отсоедините колодку от разъема климатическо­го блока.

15.      Извлеките из отверстия в ос­новании кузова дренажный шланг теплообменника испарителя.






16.      Отверните четыре (по две с каждой стороны) гайки крепле­ния климатического блока к щиту передка...









18.      Убедитесь, что все колодки жгутов проводов отсоединены вы­водов блока. Осторожно сдвигая климатический блок в салон авто­мобиля, снимите блок.

19.      Установите на разъединенные подводящий и отводящий трубопро­воды кондиционера новые уплотни­тельные кольца и смажьте их маслом для компрессора кондиционера.

20.      Установите климатический блок и все детали в порядке, об­ратном снятию.

21.      Заправьте систему кондицио­нирования хладагентом в специали­зированном центре по обслужива­нию автомобильных кондиционеров.
