Фиат альбеа (2005+). ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Вакуумный усилитель тормозов представляет собой сложную труд­но разбираемую конструкцию. Для его регулировки и ремонта требу­ются квалифицированный персо­нал и специальное оборудование. Кроме того, усилитель - это уст­ройство, непосредственно влияю­щее на безопасность движения, низкокачественный его ремонт мо­жет привести к тяжелым последст­виям, поэтому при неисправности заменяйте усилитель в сборе. Спо­соб проверки работоспособности вакуумного усилителя тормозов описан в подразделе «Проверка работы вакуумного усилителя тор­мозов», с. 223.







Фиат альбеа (2005+). ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ





Вам потребуются: отвертка с плоским лезвием, ключ «на 13», торцовая головка «на 12», специ­альный ключ «на 11» для тормоз­ных трубопроводов, пассатижи, линейка.

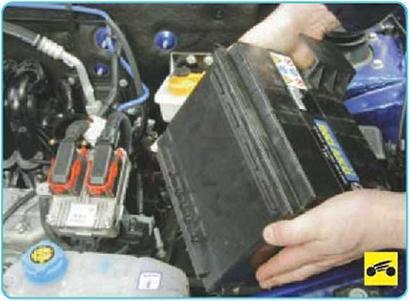

1.     Снимите аккумуляторную ба­тарею (см. «Снятие и установка ак­кумуляторной батареи», с. 253).





2.     Снимите полку крепления акку­муляторной батареи (см. «Снятие и установка полки крепления акку­муляторной батареи», с. 332).

ПРИМЕЧАНИЕ

Снимать аккумуляторную батарею и ее полку необходимо потому, что они препятствуют снятию вакуумного уси­лителя тормозов.





3.      Снимите главный тормозной цилиндр (см. «Замена главного тормозного цилиндра», с. 228).





4.      Отсоедините обратный клапан от корпуса вакуумного усилителя тормозов.

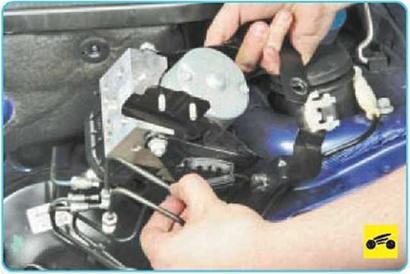

5.           Снимите гидроэлектронный модуль ABS, см. «Снятие и уста­новка гидроэлектронного модуля управления антиблокировочной системой (ABS)», с. 357.

ПРИМЕЧАНИЕ

Снимать гидроэлектронный модуль ABS необходимо потому, что он препятствует снятию вакуумного усилителя тормозов.

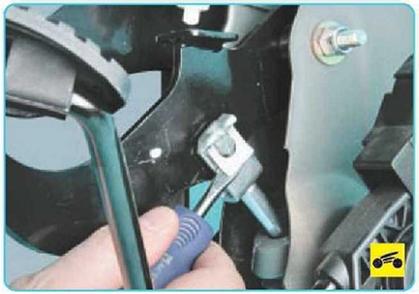

6.        Под панелью приборов под­деньте отверткой...





7.        ...снимите пружинный фикса­тор с пальца...





8.        ...и извлеките палец из отвер­стий вилки толкателя усилителя и педали тормоза.





















9.     Отверните четыре гайки креп­ления вакуумного усилителя к щиту передка и кронштейну педального узла...









11.

Если сняли вакуумный усили­тель для замены, снимите с его шпилек уплотнительную проклад­ку и установите ее на новый уси­литель.



12.    Установите вакуумный усили­тель и все снятые детали в поряд­ке, обратном снятию.

13.            Установите на усилитель главный тормозной цилиндр и уда­лите воздух из системы (см. «Про­качка гидропривода тормозной си­стемы», с. 226).
