Фиат альбеа (2005+). ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ



Вам потребуются: ключ «на 10», ключ TORX Т20, отвертка с плос­ким лезвием, пассатижи.

1.       Установите автомобиль на эс­такаду или смотровую канаву, включите стояночный тормоз и подложите противооткатные упо­ры под колеса.

2.       Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.





3.          Снимите воздушный фильтр

(см. «Снятие и установка воздуш­ного фильтра», с. 143).





4.          Снимите аккумуляторную ба­тарею...





5.          ...и полку ее крепления (см. «Снятие и установка аккумуля­торной батареи», с. 253; «Снятие и установка полки крепления аккумуляторной батареи», с. 332).

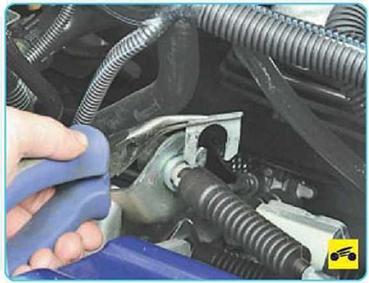

6.       Сожмите пассатижами  фикси­рующую скобу





7.   ...и извлеките ее из паза нако­нечника оболочки троса.





8.   Извлеките наконечник оболоч­ки троса выбора передач из крон­штейна.

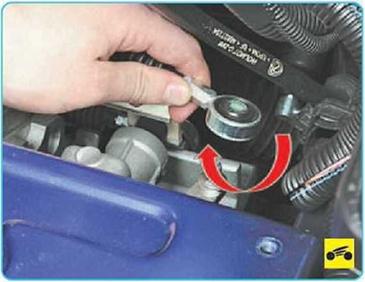

11.     ...и отсоедините наконечник троса от рычага выбора передач.

12.     Аналогично отсоедините на­конечник троса переключения передач и наконечник оболочки троса.

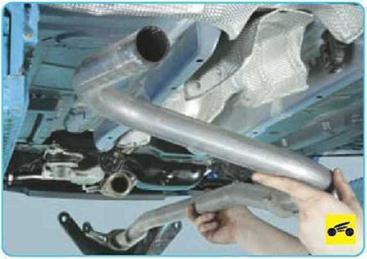

13.   Снимите промежуточную тру­бу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы», с. 137)...





14.   ...и ее термоэкран (см. «Снятие и установка термоэкранов», с. 138).

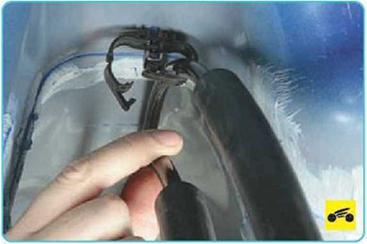

15.   ...раскройте фиксирующую рамку...





16.    ...и отведите в сторону трос привода коробки передач.





17.    Аналогично отведите второй трос привода коробки передач.





18.    Выверните семь самонареза- ющих винтов крепления крышки ку­лисы рычага управления коробкой передач...





Так расположены винты крепления крышки кулисы рычага управления ко­робкой передач.

19 снимите крышку



Замените обжатую, с надрывами или потерявшую эластичность уплотни­тельную прокладку, для этого надо...





...поддев отверткой, отсоединить про кладку от крышки кулисы.

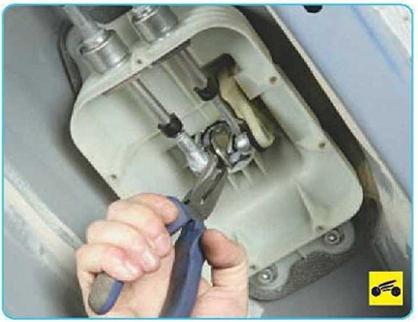

20.      Преодолевая сопротивление, отсоедините наконечник троса привода управления коробкой пе­редач...





21.              ...и отведите наконечник в сторону.

22.      Аналогично отсоедините на­конечник второго троса.

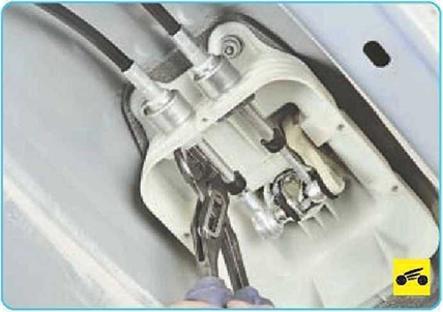

23.         Сожмите пассатижами фик­сирующую скобу оболочки троса выбора передач...

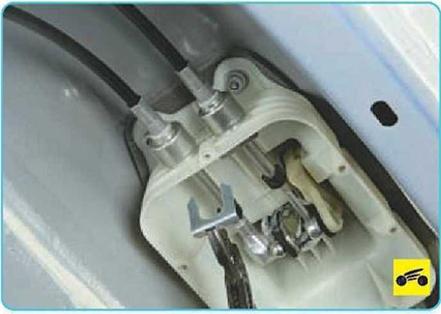

24.... и извлеките ее из паза нако­нечника оболочки троса.

ПРИМЕЧАНИЕ

Обратите внимание на состояние пру жинной фиксирующей скобы. Дефор мированную скобу замените.

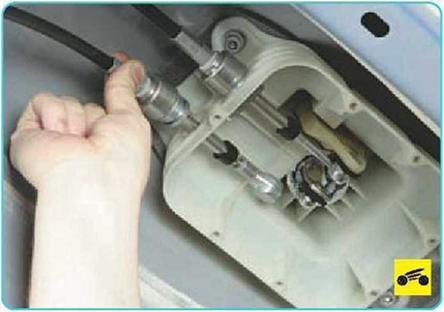

25.          Извлеките наконечник обо­лочки троса выбора передач из отверстия в корпусе кулисы и снимите трос.

26.          Аналогично снимите второй трос.





Тросы привода управления коробкой передач невзаимозаменяемы. При сборке смажьте тонким слоем консис­тентной смазки шаровые опоры тросов привода коробки передач.

27.   Установите все снятые детали в порядке, обратном снятию.
