Шевроле Авео (2004+). Замена гидрокомпенсаторов зазоров в клапанном механизме двигателя F14D3

Гидрокомпенсаторы зазоров в клапанном механизме двигателя F14D3, выполненные в виде цилиндрических толкателей, расположенных между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе.

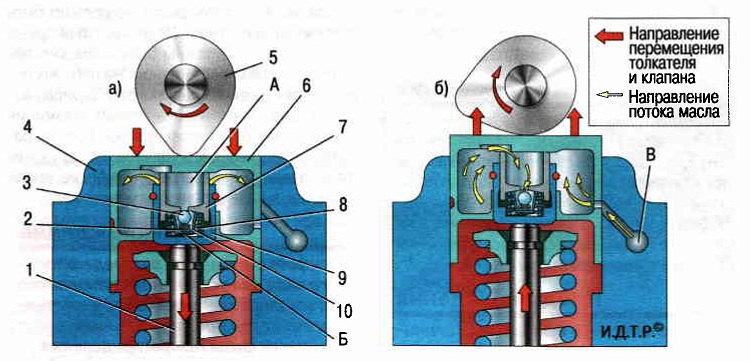

Рис. 5.3. Схема работы гидрокомпенсатора зазора в клапанном механизме: а - работа гидрокомпенсатора в момент открытия клапана; б - работа гидрокомпенсатора в момент закрытия клапана; 1 - клапан; 2 - пружина обратного клапана; 3 - обратный клапан; 4 - головка блока цилиндров; 5 - кулачок распределительного вала; 6 - толкатель; 7 - плунжер; 8 - пружина плунжера; 9 - гильза; 10 - корпус обратного клапана; А, Б - полости гидро компенсатора; В - масляный канал

Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора. Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании. Принцип действия гидрокомпенсатора показан на рис. 5.3. Масло под давлением, необходимым для работы гидрокомпенсатора, подается в его внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе б, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1 толкатель б (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана. Давление в полостях А и Б одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в плунжере 7 пружиной 2. При этом зазоры в клапанном механизме отсутствуют. При вращении распределительного вала кулачок 5 набегает на толкатель б, перемещая его и связанный с ним плунжер 7. Перемещение плунжера 7 в гильзе 9 приводит к резкому росту давления в полости Б. Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель б и гильза 9 перемещаются за одно целое и открывают клапан 1. При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель б и давление масла в полости Б становится ниже, чем в полости А. Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с масляной магистралью двигателя, в полость Б. Давление в полости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидрокомпенсаторам, регулируется специальным клапаном, установленным в головке блока цилиндров. Поскольку после остановки двигателя из каналов, идущих от масляного насоса,
масло стекает в масляный картер, а каналы подвода масла к гидрокомпенсаторам остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую

продувку полостей гидрокомпенсаторов Кроме этого компенсационные отверстие позволяют несколько снизить давление масла, поступающего в гидрокомпенсаторы при высокой частоте вращения коленчатого ваг; двигателя, когда давление в полости гидрс-компенсатора может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидрокомпенсаторов диагностируют по характерном;, шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя.

Шум от клапанов иногда удается устранить, немного повернув пружину или клапан вокруг продольной оси. Для этого выполните следующее.

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум начнет приоткрываться.

2. Немного поверните пружину - одновременно повернется и клапан.

3. Пустите двигатель. Если шум не исчезнет повторите операции 1 и 2.

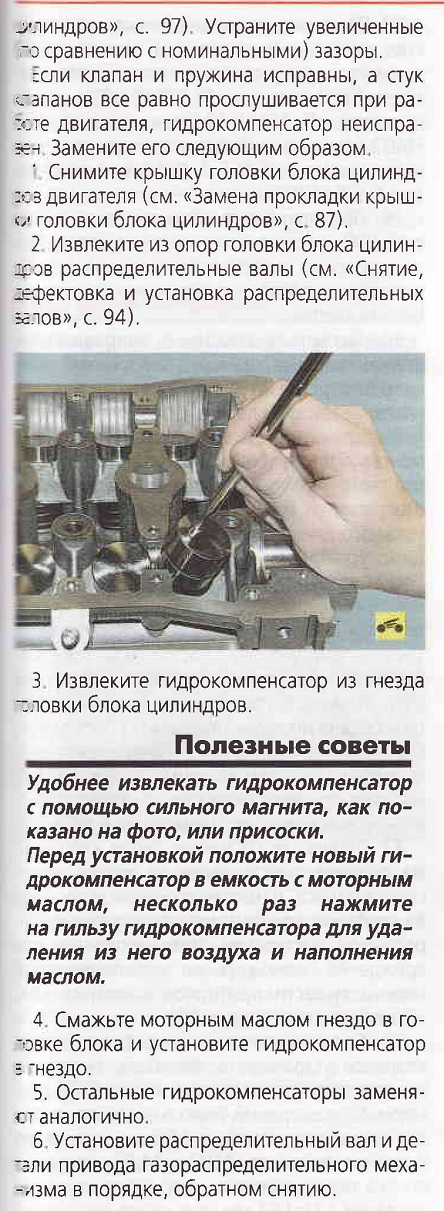

4. Если поворот пружины и клапана не даёт желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см «Разборка, ремонт и сборка головки блока
