Шевроле Ланос. Разборка стартера

Разбираем стартер для ремонта, замены тягового реле, щеткодержателя со щетками и элементов привода.

Перед разборкой отверткой проворачиваем шестерню привода, шестерня должна вращаться только в одном направлении. В противном случае заменяем привод новым.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле.

...и снимаем наконечник провода.

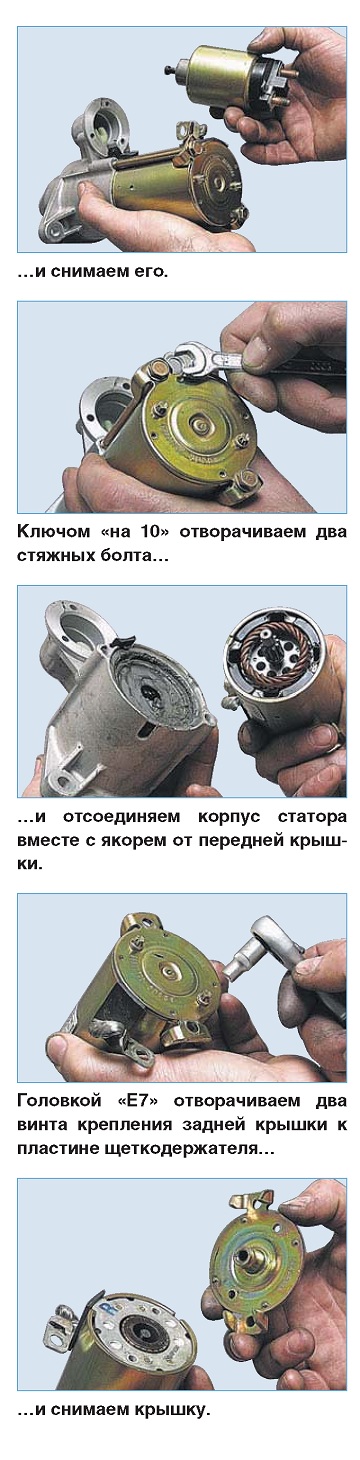

Головкой «Е5» отворачиваем три винта крепления тягового реле.

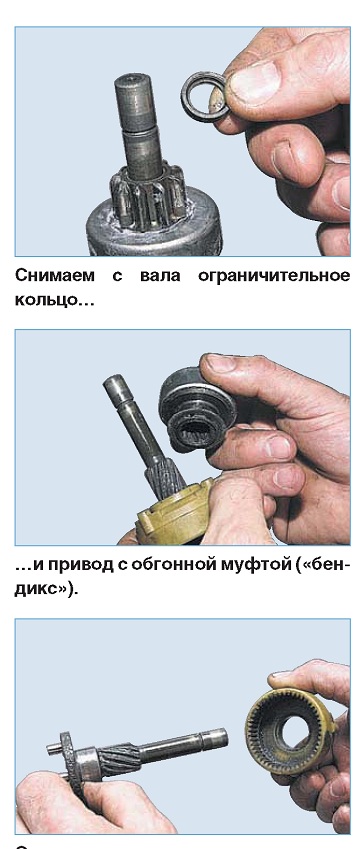

Снимаем с вала коронную шестерню планетарного редуктора.

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе якорь лучше заменить. Задиры и наволакивание бронзы

от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.
Омметром проверяем обмотку якоря на короткое замыкание.

Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.
Проверяем держатели изолированных щеток на замыкание с «массой».

Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым.

Сборку стартера выполняем в обратной последовательности. Смазываем шестерни планетарного редуктора смазкой ШРУС-4.
