Шевроле Ланос. Разборка и сборка генератора

Шевроле Ланос. Разборка и сборка генератора

Разбираем генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников.

Помечаем взаимное положение крышек и статора генератора.

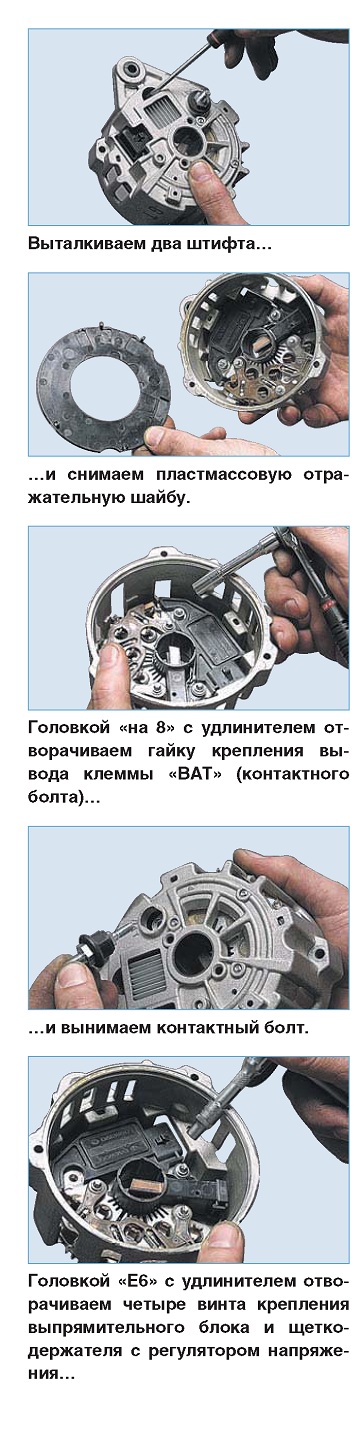

Шилом или чертилкой проталкиваем внутрь пластмассовой крышки два фиксирующих ее штифта.

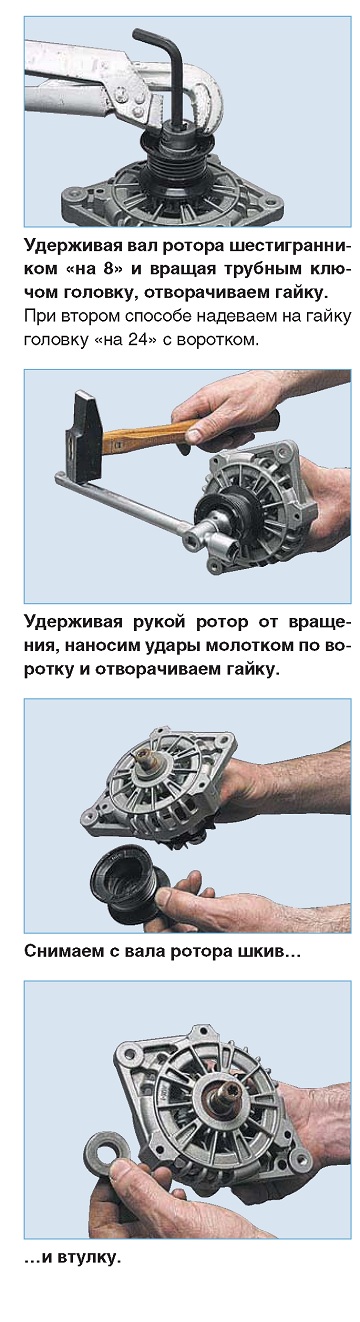

Отворачиваем гайку крепления шкива. Эту работу можно выполнить двумя способами.

При первом способе надеваем на гайку крепления шкива головку «на 24».

.подсоединяем щупы омметра к корпусу ротора и поочередно к контактным кольцам.

Измеренное сопротивление должно быть очень большим (стремиться к бес-

конечности). Если омметр показывает небольшое сопротивление, значит, обмотки ротора замкнуты на «массу». В этом случае ротор генератора необходимо заменить.

Для проверки обмоток статора на обрыв...

... и измеряем сопротивление.

Затем меняем щупы омметра местами и снова измеряем сопротивление. Если показания омметра в обоих случаях одинаковы, значит, выпрямительный блок неисправен и его необходимо заменить.

Аналогично проверяем две другие диодные цепи выпрямителя.

Для проверки диодов выпрямительного блока.

.подсоединяем щупы омметра к выводу выпрямительного блока, который соединяется с фазной обмоткой статора, и пластине основания...

...и измеряем сопротивление.

Меняем щупы омметра местами и снова измеряем сопротивление. Если показания омметра не изменятся, значит ,выпрямительный блок неисправен и его необходимо зменить. Аналогично проверяем две другие диодные цепи.

Для проверки регулятора напряжения подсоединяем контрольную лампу (1-5 Вт, 12 В) между щетками щеткодержателя. Подаем напряжение 12 В от источника постоянного тока: «+» на клемму «L» и одновременно на вывод «ВАТ» регулятора напряжения, «-» — на второй вывод регулятора напряжения. В отверстие этого вывода

- регулятора напряжения рекомендуем

- вставить винт и затянуть гайку, чтобы обеспечить контакт между вывода-

ми регулятора и щетки. Лампа должна загореться. Затем подаем напряжение 15-16 В, при этом лампа должна погаснуть. Если лампа горит в обоих случаях, значит, регулятор поврежден; если не горит, в цепи имеется обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.

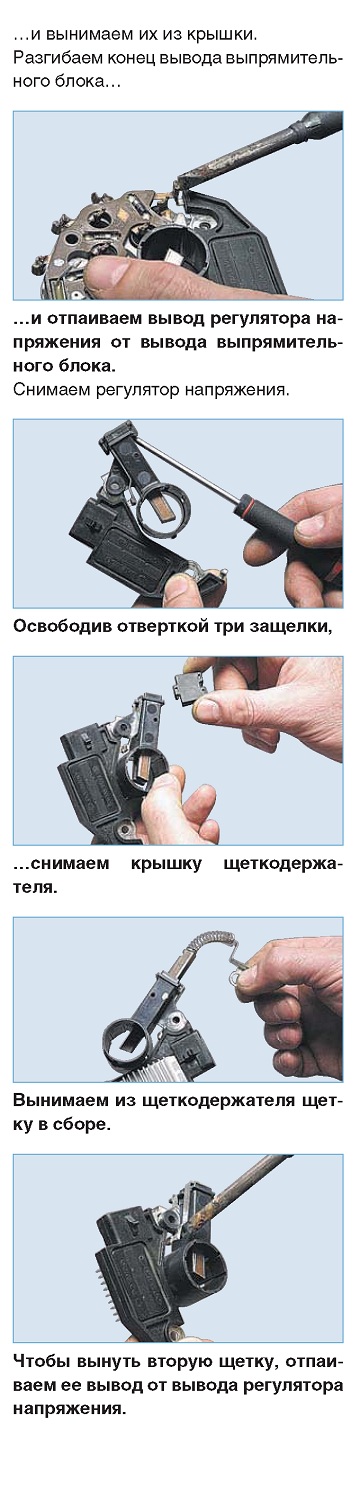

Собираем генератор в обратной последовательности. Для удобства установки щеток на контактные кольца при соединении задней крышки в сборе со статором и передней крышки в сборе с ротором утапливаем щетки в щеткодержатель и.
.вставляем в отверстие в задней крышке генератора подходящий штифт (деревянную палочку или отрезок проволоки) и фиксируем щетки в утопленном положении.

После сборки генератора вынимаем штифт. Щетки, под действием пружин, смещаются к контактным кольцам. После установки генератора регулируем натяжение ремня (см. «Проверка состояния ремня привода генератора», с. 45).
