Описание конструкции

Передняя подвеска: 1 — подушка рычага; 2 — рычаг; 3 — шаровая опора; 4 — поворотный кулак со ступицей; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — штанга стабилизатора поперечной устойчивости; 8 — подушка штанги стабилизатора; 9 — кронштейн крепления штанги стабилизатора к щитку передка; 10 — сайлент-блок рычага

Детали амортизаторной стойки: 1 — гайка крепления штока амортизатора; 2 — шайба; 3 — гайка корпуса стойки; 4 — корпус амортизаторной стойки с поворотным кулаком; 5 — пружина; 6 — амортизатор; 7 — буфер хода сжатия; 8 — чехол; 9 — верхняя опорная чашка; 10 — плоская шайба; 11 —тарельчатая шайба; 12 — верхняя опора

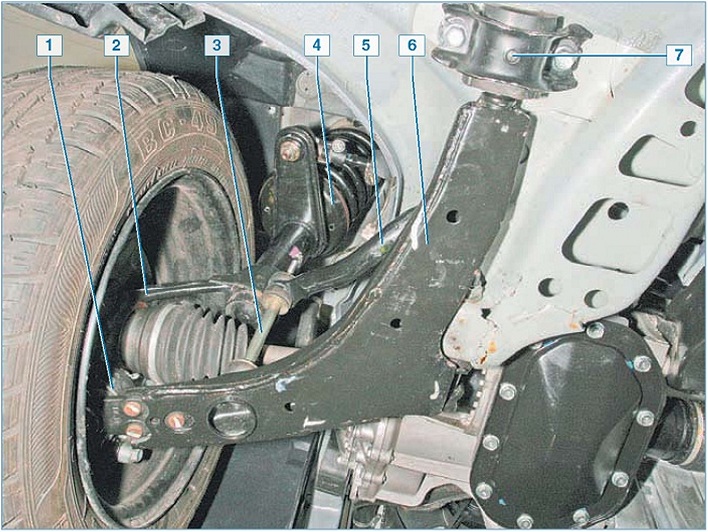

Элементы передней подвески на автомобиле: 1 — шаровая опора; 2 — поворотный кулак; 3 — стойка стабилизатора; 4 — амортизаторная стойка; 5 — штанга стабилизатора поперечной устойчивости; 6 — рычаг; 7 — кронштейн крепления подушки рычага

1 Независимая подвеска

Подвеска представляет собой совокупность устройств, осуществляющих упругую связь колес с кузовом. В случае независимой подвески автомобиля колеса, расположенные на его одной оси, способны перемещаться в верти-
кальном направлении независимо друг от друга и не имеют между собой непосредственной связи — перемещение одного колеса не вызывает перемещение другого. Предназначена для обеспечения плавности хода автомобиля и повышения его устойчивости и управляемости.
2 Стабилизатор поперечной устойчивости Предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов,соединенных с рычагами подвески, в разные стороны.
3 Амортизаторная стойка

Служит телескопическим направляющим и несущим устройством передней подвески. Кроме того, стойка выполняет также функции амортизатора. Амортизатор служит для гашения колебаний, поглощения толчков и уда-
ров, действующих на автомобиль через его колеса. Предотвращает отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения автомобиля.

Передняя подвеска независимая 1 (с. 155), типа МакФерсон с поперечными рычагами и стабилизатором поперечной устойчивости-► 2 (с. 155), закрепленным на щитке передка. Основа подвески — телескопическая амор-тизаторная стойка ->■ 3 (с. 155),

которая позволяет колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. Стойка выполнена как единое целое с поворотным кулаком. К средней части корпуса стойки приварены опорная чашка пружины и поворотный рычаг, который через шаровой наконечник соединен с рулевой тягой. На телескопической стойке установлены винтовая цилиндрическая пружина с верхним витком уменьшенного диаметра, рези-новый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. В корпусе стойки установлен телескопический гидравлический амортизатор.

Верхняя опора крепится тремя са-моконтрящимися гайками к чашке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания подвески. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемым колесом. Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками и — через сайлент-блоки и подушки — с кузовом.

Нижняя часть поворотного кулака соединена с рычагом передней подвески через шаровую опору. Палец шаровой опоры крепится к поворотному кулаку гайкой, а корпус опоры приклепан к рычагу тремя заклепками.

Для замены шаровой опоры потребуется высверливать три заклепки и вместо них поставить болты с гайками.

В отверстие поворотного кулака запрессован двухрядный радиальноупорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.

Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода колеса.

В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Подшипники ступиц колес — взаимозаменяемые. Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой. Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к щитку передка через резиновые подушки. Оба конца штанги стабилизатора через стойки с резиновыми втулками соединены с рычагами подвески. Штанга стабилизатора имеет асимметричную форму.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируется только угол схождения колес. Остальные параметры (угол развала, угол продольного наклона оси поворота) конструктивно выполнены заво-дом-изготовителем и регулировке не подлежат.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при

различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, визг шин в поворотах, повышенный расход топлива из-за большого

сопротивления качению передних колес. Схождение регулируется вращением регулировочного винта при ослабленных клеммных соединениях наконечников рулевых тяг.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Развал колес — угол между плоскостью вращения колеса и вертикалью.

Он способствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.

Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и в эксплуатации регулировке не подлежат. Контроль углов установки передних колес и регулировку схождения колес рекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку и нагрузить в соответствии с рекомендациями завода-изготовителя. При нормальном давлении в шинах и при отсутствии чрезмерных люфтов в узлах передней подвески значения углов установки должны соответствовать следующим значениям:

схождение: 10'±10'

угол развала: -1°10'±20'

угол продольного наклона оси поворота:

- с усилителем рулевого управления 2°45'+1°

- без усилителя рулевого управления 1°30'+1°
