Шевроле Ланос. Проверка датчика скорости

Шевроле Ланос. Проверка датчика скорости

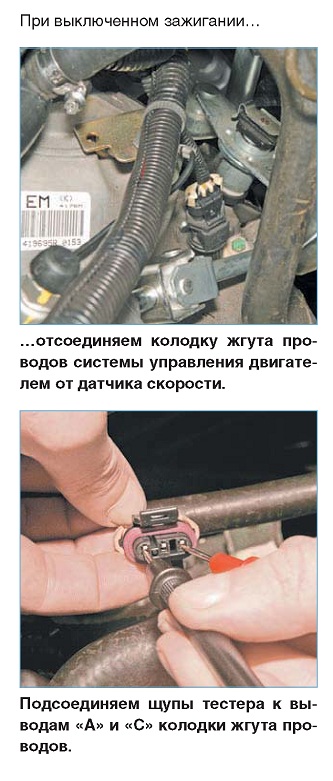

При включенном зажигании напряжение должно быть равным напряжению бортовой сети. Аналогично измеряем напряжение между выводами «А» и «В». При включенном зажигании и напряжении бортовой сети 12,513,0 В, прибор должен зафиксировать напряжение равное 10,5-11,0 В.

Если значение напряжения не соответствует норме, проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов системы управления двигателем и выводом «К6» колодки жгута ЭБУ.

Также проверяем целостность предохранителя F14 (15А) монтажного блока, расположенного в салоне, и исправность цепи (обрыв и замыкание на «массу») между выводом «С» колодки жгута системы управления двигателем и монтажным блоком.

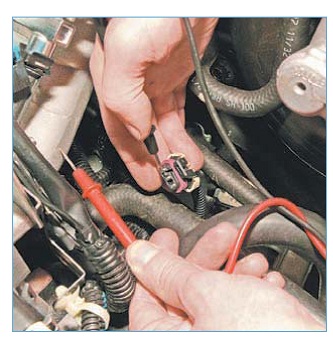

Подсоединив щупы тестера к выводу «А» колодки и «массе» двигателя, измеряем сопротивление цепи «массы».

При исправной цепи заземления датчика прибор должен зафиксировать

сопротивление менее 1 Ом. Причиной повышенного сопротивления может быть ненадежное соединение в колодках, подсоединенных к датчику или к ЭБУ. Если цепи датчика исправны — неисправен ЭБУ.

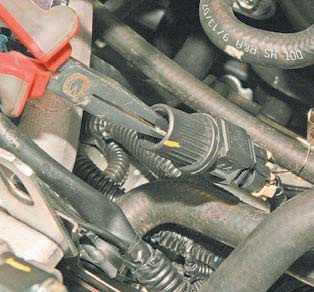

Для проверки датчика скорости демонтируем его (см. «Снятие датчика скорости автомобиля», с. 104) и подсоединяем к датчику колодку жгута проводов. Со стороны входа проводов в колодку вставляем в гнездо, соответствующее выводу «В», отрезок проволоки так, чтобы появился контакт между ним и выводом.
Медленно вращая втулку датчика скорости, тестером измеряем напряжение между выводом «В» и «массой».

При включенном зажигании прибор должен зафиксировать регулярно сменяющие друг друга значения напряжений I (ниже 0,5 В) и II (выше 10,0 В). Неисправный датчик скорости заменяем новым.
