Chery Amulet A15. Электродвигатель вентилятора воздухообдува

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Снимите панель приборов (см. «Снятие и разборка приборной панели»).

3. Поднимите вверх фиксатор колодки жгута проводов...

4. ...и отсоедините колодку от разъема электродвигателя.

5. Выведите из держателей жгуты проводов.

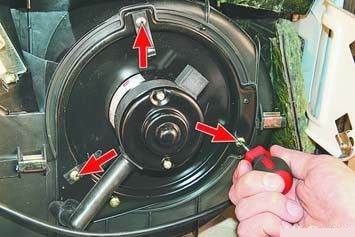

6. Выверните три винта крепления электродвигателя вентилятора к корпусу отопителя...

7. ...и извлеките электродвигатель из корпуса.

Примечания

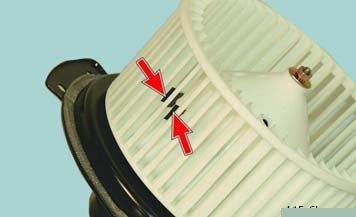

Так выглядит электродвигатель вентилятора в сборе с крыльчаткой. При неисправности электродвигателя или крыльчатки замене подлежит весь узел в сборе, поскольку попытка снятия крыльчатки с вала электродвигателя приведет к ее поломке.

Балансировка крыльчатки выполняется в сборе с электродвигателем в заводских условиях на специализированных диагностических стендах посредством установки на лопасти вентилятора балансирных скоб.

8. Установите электродвигатель вентилятора в порядке, обратном снятию.

Неисправности электродвигателя вентилятора отопителя

Электродвигатель вентилятора отопителя не работает
Причина неисправности	Методы устранения
Повреждены провода, окислены или неплотно надеты их наконечники	Обожмите и зачистите наконечники, замените неисправные провода
Износ, зависание щеток электродвигателя, обрыв или замыкание в обмотке якоря, окисление или износ коллектора	Зачистите коллектор или замените электродвигатель
Неисправен переключатель	Замените переключатель

Электродвигатель вентилятора отопителя не работает на малой скорости
Причина неисправности	Методы устранения
Сгорел дополнительный резистор	Замените резистор
Неисправен переключатель отопителя	Замените переключатель

Chery Amulet A15. Дополнительный резистор отопителя

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Снимите панель приборов (см. «Снятие и разборка приборной панели»).

3. Отожмите фиксатор колодки жгута проводов...

4. ...и отсоедините колодку от разъема резистора.

5. Выверните винт крепления...

6. ...и снимите дополнительный резистор отопителя.

Замечание

Обратите внимание на маркировку дополнительного резистора, чтобы при замене приобрести точно такой же.

7. Установите дополнительный резистор в порядке, обратном снятию.
