Chery Amulet A15. Снятие и переборка стеклоочистителя

Вам потребуются: ключ «на 10», торцовая головка «на 13», отвертка.

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Подденьте отверткой декоративные заглушки гаек рычагов щеток стеклоочистителя...

3. ...и снимите заглушки.

4. Торцовой головкой «на 13» отверните гайки крепления рычагов.

5. Поддев отверткой, сдвиньте рычаги со шлицев...

6. ...и снимите рычаги вместе со щетками.

7. Снимите решетку и облицовку короба воздухопритока (см. «Решётка воздухозаборника»).

8. Отожмите фиксатор и отсоедините колодку жгута проводов от разъема моторедуктора стеклоочистителя.

9. Ключом «на 10» выверните три болта крепления стеклоочистителя к кузову...

10. ...и снимите стеклоочиститель.

11. Подденьте отверткой и снимите тяги стеклоочистителя с шаровых шарниров кривошипов.

12. Ключом «на 10» отверните гайку крепления...

13. ...и, запомнив положение, в котором кривошип устанавливается на вал моторедуктора, снимите кривошип с вала.

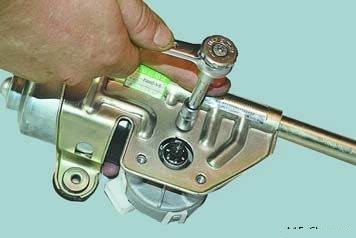

14. Ключом «на 10» выверните три болта крепления моторедуктора...

15. ...и снимите моторедуктор с кронштейна стеклоочистителя.

Замечание

Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления.

16. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

17. Соберите и установите стеклоочиститель в порядке, обратном снятию.
