Вам потребуются: отвертка с крестообразным лезвием, пассатижи с
узкими губками.

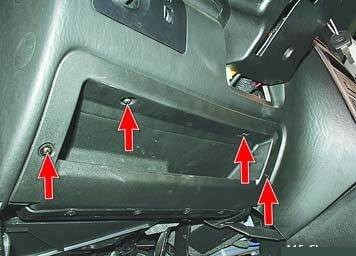

1. Для получения доступа к предохранителям
и реле монтажного блока, расположенного в
салоне, выверните четыре винта крепления вещевой
полки...
2. ...и снимите полку.
3. Прежде чем заменить перегоревший предохранитель, выясните
причину его перегорания и устраните ее. При поисках
неисправности просмотрите указанные в табл. 10.1 цепи, которые
защищает данный предохранитель.
Внимание
Не заменяйте
предохранители перемычками или предохранителями,
рассчитанными на другую силу тока, и
самодельными перемычками – это может привести к
повреждению электрических приборов и даже к
пожару.
4. Зацепите пинцетом предохранитель и
извлеките его из контактного разъема.
5. Так выглядит перегоревший
предохранитель (показанная стрелкой перемычка
внутри держателя перегорела и разомкнулась). Для
замены предохранителя используйте запасной
предохранитель того же номинала.
6. Установите в контактный разъем предохранитель того же
номинала, что и снятый.
7. Для получения доступа к предохранителям
и реле фар и кондиционера сожмите фиксаторы...
8....и снимите крышку монтажного блока.
9. Зацепите пинцетом предохранитель и извлеките его из
контактного разъема.
10. Установите в контактный разъем предохранитель того же
номинала, что и снятый.
11. При необходимости замены извлеките
реле из монтажного блока, покачивая его из
стороны в сторону, и установите новое реле.
12. Для получения доступа к
предохранителям и реле электровентиляторов
системы охлаждения сожмите фиксаторы...
13. ...и снимите крышку монтажного блока.
14. Извлеките заменяемый предохранитель,
используя для этого, например, пассатижи с
узкими губками.
15. Установите в контактный разъем предохранитель того же
номинала, что и снятый.

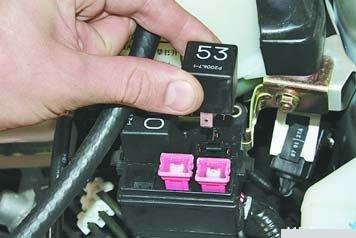

16. При необходимости замены извлеките
реле из монтажного блока, покачивая его из
стороны в сторону, и установите новое реле.
17. Для получения доступа к силовым
предохранителям сожмите фиксаторы...
18. ...и снимите крышку блока
предохранителей.
19. Извлеките предохранитель из блока,
используя для этого пассатижи с узкими губками.
20. Установите в разъем блока предохранитель того же номинала,
что и снятый.
