Chery Amulet A15.
Предохранители и реле (расположение)
Большинство цепей питания электрооборудования автомобиля
защищено плавкими предохранителями. Мощные потребители тока
подключены через реле. Предохранители и реле установлены в
монтажных блоках, которые находятся в салоне автомобиля под
панелью приборов с левой стороны, в подкапотном пространстве –
рядом с аккумуляторной батареей и на брызговиках двигателя.
Рисунок 10.1.
Реле и предохранители в монтажном блоке,
расположенном в салоне
Большинство предохранителей установлено в монтажном блоке
предохранителей и реле в салоне (Рисунок
10.1), расположенном под панелью приборов с правой стороны.
Назначение предохранителей и реле приведено в табл. 10.1.

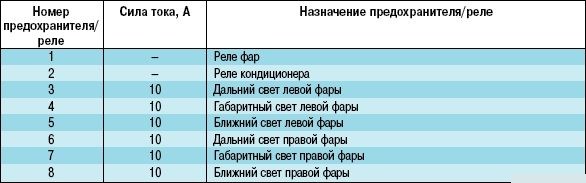

Таблица 10.1 Назначение предохранителей и реле, установленных
в монтажном блоке в салоне
Таблица 10.2 Назначение предохранителей и реле, установленных
в подкапотном пространстве на правом брызговике
Таблица 10.3 Назначение предохранителей и реле, установленных
в подкапотном пространстве на левом брызговике
