2.14
Электрооборудование трактора Беларус 2103
На тракторе установлено электрооборудование постоянного тока с
номинальным напряжением бортовой сети 12 В. Напряжение пусковой системы
24 В (от двух АКБ по 12 В, соединенных последовательно).
При несрабатывании кнопки дистанционного включения/выключения питания
бортовой сети с рабочего места оператора (рисунок 2.4), питание бортовой
сети необходимо включить принудительно при помощи выключателя 1 (рисунок
2.87).
Электрооборудование включает источники электроэнергии, средства пуска
двигателя, контрольно-измерительные приборы, приборы освещения, световой
и звуковой сигнализации, коммутационную аппаратуру и вспомогательное
обо-рудование. Приборы электрооборудования соединены по однопроводной
схеме, функцию второго провода выполняют металлические части трактора
(масса), с которой соединены отрицательные клеммы приборов
электрооборудования.
Источниками электроэнергии на тракторе являются две соединенные
па-ралельно аккумуляторные батареи 3 (рисунок 2.87) напряжением 12 В,
емкостью 120 А'ч каждая и генератор переменного тока со встроенным
выпрямительным блоком и интегральным регулятором напряжения.
Включение и выключение аккумуляторных батарей производится с помощью
дистанционного выключателя QS1 (рисунок 2.93) при нажатии кнопки 4
(рисунок 2.1) или кнопки на корпусе выключателя аккумуляторных батарей 1
(рисунок 2.87).
При пуске двигателя аккумуляторные батареи включаются последовательно с
помощью переключателя батарей 2 (рисунок 2.87).
Система пуска двигателя состоит из электростартера напряжением 24 В,
мощностью 5,9 кВт с дистанционным включением, выключателя стартера и
приборов, переключателя напряжения, реле включения стартера.
Приборы освещения, световой и звуковой сигнализации включают: две фары
дорожные с дальним и ближним светом, четыре передние и четыре задние
рабочие фары, фонари передние указателей поворота и габаритных огней,
фонари задние указателей поворота, габаритных огней и сигнала
торможения, фонарь освещения номерного знака, фонари знака автопоезда,
плафон освещения кабины, выключатель аварийной световой сигнализации,
звуковой сигнальный прибор, переключатели подрулевые, выключатели и т.д.
Контроль за работой систем трактора осуществляется:
- с помощью комбинации приборов;
- блока контрольных ламп;
- электрического тахоспидометра с пультом управления;
- звуковой сигнализации (зуммера) аварийных режимов.
К вспомогательному оборудованию относятся:
- система кондиционирования воздуха;
- стеклоочиститель лобового стекла;
- стеклоомыватель.

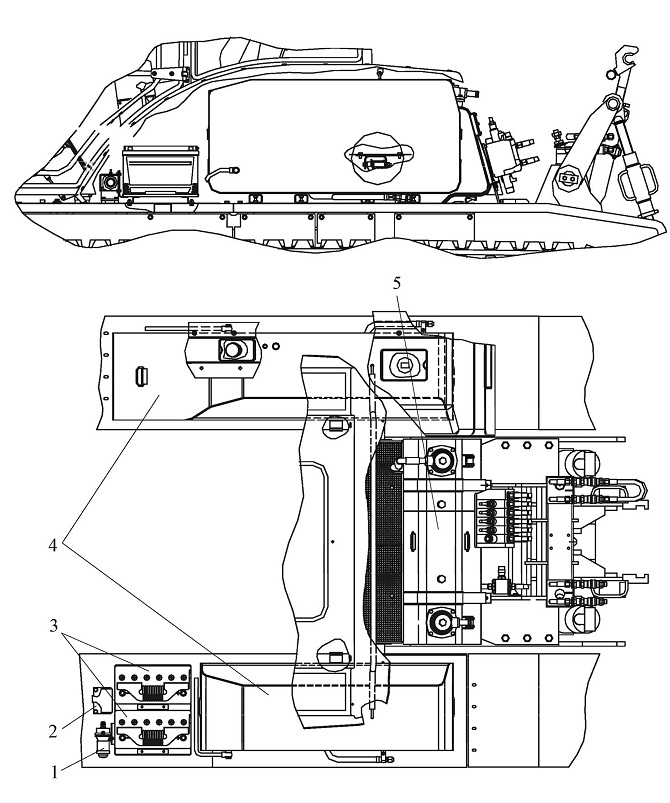

Рисунок 2.87 - Аккумуляторные батареи
1-выключатель аккумуляторных батарей; 2 -
переключатель батарей; 3-аккумуляторные батареи; 4 - топливные баки; 5 -
маслобаки
