Гидроамортизатор трактора Беларус 2103

2.11.4

Гидроамортизатор трактора Беларус 2103

Гидроамортизаторы повышают плавность движения трактора, а значит, улучшают условия работы. Жидкость из одной полости амортизатора в другую перетекает через небольшие отверстия, вследствие чего амортизатор оказывает сопротивление, поглощающее энергию колебаний.

Гидроамортизатор состоит из корпуса 9 (рисунок 2.77) штока 3, уплотнения штока и компенсационного бачка 12. Работает следующим образом: на ходе отбоя амортизатора, жидкость, находящаяся в полости А, испытывает сжатие и перетекает в полость Б через дроссельные отверстия в поршне. Вследствие образующегося разряжения в полости Б компенсационный клапан открывается, и жидкость по маслоотводящему каналу из полости В компенсационного бачка 12 поступает в полость Б в объеме, равном объему той части штока 3, которая в данный момент выводится из рабочего цилиндра.

На ходе сжатия жидкость, находящаяся в полости Б, перетекает через дроссельные отверстия в поршне в полость А. При этом жидкость в объеме, равном объему вводимой части штока вытесняется в полость В компенсационного бачка через дроссельное отверстие.

В штоке установлен перепускной клапан 6, который открывается при создании больших усилий сжатия и дополнительно открывает отверстие для перепуска жидкости из полости А в полость Б.

Уровень рабочей жидкости в гидроамортизаторе проверяют контрольной пробкой со щупом 11.

2.11.5 Направляющее колесо с натяжным и амортизирующим устройством

По направляющему колесу перекатывается верхняя ненагруженная часть гусеницы, которая направляется под опорные катки кареток.

Направляющее колесо 5 (рисунок 2.78) вращается в двух конических роликовых подшипниках 6 и 7 посаженных на шейки коленчатой оси 8, которая может покачиваться в стальных цементированных втулках, запрессованных в кронштейн 9 (рисунок 2.74) на раме.

С внутренней стороны направляющего колеса установлено торцевое уплотнение, подобное применяемому в опорных катках, удерживающее жидкую смазку роликовых подшипников.

Полость кронштейна установки коленчатой оси во втулках также герметизирована резиновыми кольцами и колпаком, ее заполняют универсальной смазкой через масленку 3 (рисунок 2.78).

Для натяжения гусеницы рабочую жидкость подают в рабочую полость гидроцилиндра 10 по рукаву высокого давления 2 (рисунок 2.79). В цилиндре создается давление, действующее на коленчатую ось, которая, проворачиваясь, перемещает направляющее колесо и натягивает гусеницу.

Отвод направляющего колеса назад происходит при подаче рабочей жидкости по рукаву высокого давления 1. Для компенсации длины обвода гусеницы цепи при наезде опорных катков на препятствие, а также при попадании крупных предметов между гусеницей и ведущим или направляющим колесом, которые могли бы вызвать поломки ходовой системы или конечной передачи, установлен пружинный амортизатор. Амортизатор состоит из цилиндрической пружины 3, сжатой до размера 460 мм гайкой 5 на натяжном болте 6. Один конец болта, удерживаемый регулировочной гайкой 7 вилки 8, шарнирно соединен с кронштейном звена 9, а второй - через шаровую опору 4 упирается в кронштейн на раме.

При помощи регулировочной гайки 7 кронштейн звена устанавливается в крайнее переднее положение до упора.

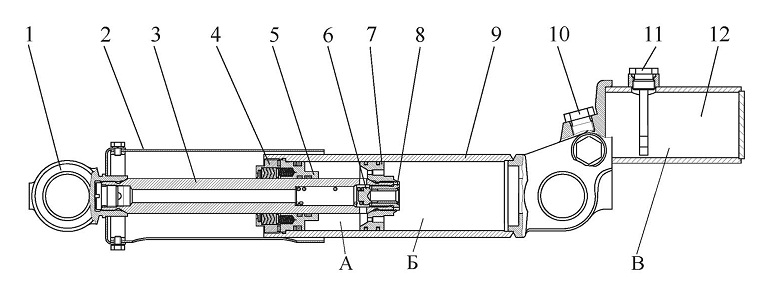

Рисунок 2.77 - Гидроамортизатор

1 - проушина; 2 - кожух; 3 - шток; 4 - крышка; 5 - направляющая втулка; 6 - клапан; 7 - поршень; 8 - корпус клапана; 9 - корпус гидроамортизатора; 10 - пробка; 11 - пробка-щуп; 12 - компенсационный бачок

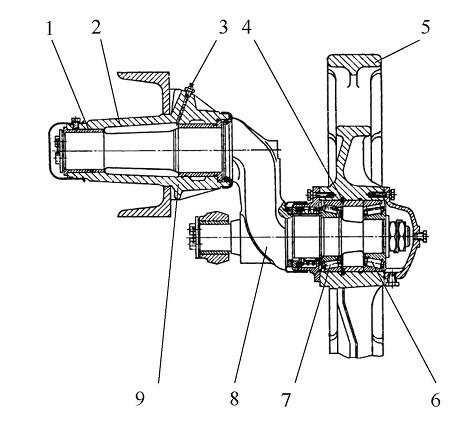

Рисунок 2.78 - Направляющее колесо
1 - втулка; 2 - кронштейн направляющего колеса; 3 - масленка; 4 - кольцо; 5 - направляющее колесо; 6, 7 - конические подшипники; 8 - коленчатая ось; 9 - втулка

При переезде трактора через препятствие гусеница натягивается и направляющее колесо отводится назад, проворачивая коленчатую ось, которая толкает цилиндр и через кронштейн звена сжимает пружину амортизатора. Натяжение гусеницы ослабевает.

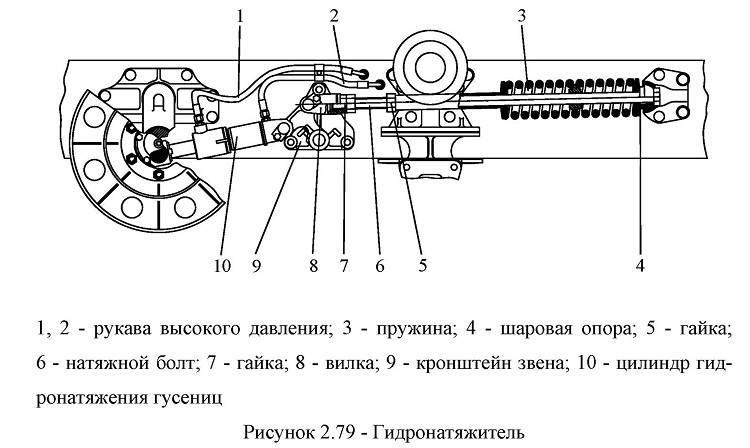

Рисунок 2.79 - Гидронатяжитель

2.11.6 Поддерживающий каток трактора Беларус 2103

С каждой стороны трактора установлено по два поддерживающих катка с резиновыми бандажами. Ролик 3 (рисунок 2.80) вращается на двух шариковых подшипниках 12, запрессованной в кронштейн 6, который закреплен к кронштейну рамы. От осевого смещения ролик удерживается шайбой 11 и двумя гайками. Крышка 1 с внешней стороны ролика закрывает ступицу и поджимает резиновый бандаж. С внутренней стороны резиновый бандаж поджимается корпусом уплотнения 8, в котором имеется такое же уплотнение, как и в опорных катках.

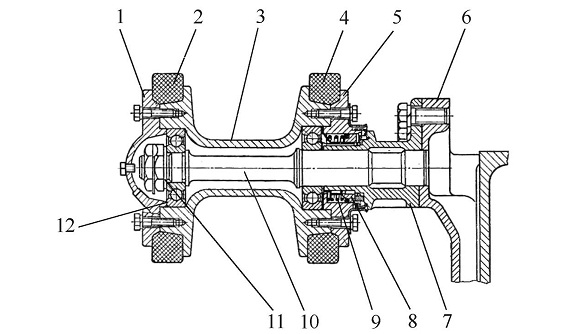

Рисунок 2.80 - Поддерживающий каток
1 - крышка; 2, 4 - бандаж; 3 - поддерживающий ролик; 5 - корпус уплотнения; 6 - кронштейн; 7 - кронштейн поддерживающего ролика; 8 - уплотнение; 9 - пружина; 10 - ось; 11 - шайба; 12 - подшипник

2.11.7

Гусеница трактора Беларус 2103

На тракторе установлена резиноармированная гусеница.

Гусеница состоит из одного ряда тросов, сем и десяти двух закладных элементов и нескольких слоев синтетической ткани, образующих вместе с тросами тянущий каркас.

Резиноармированная гусеница обеспечивает асфальтоходность, равномерное распределение давления на грунт, снижение вибрации.

Передача момента от ведущих колес гусенице осуществляется посредством цевочного зацепления.
