Коробка передач трактора Беларус 2103

2.4

Коробка передач трактора Беларус 2103

Коробка передач гидромеханическая ступенчатая с шестернями постоянного зацепления, диапазонная (4 диапазона переднего хода и 2 диапазона заднего хода) с переключением 4 передач внутри каждого диапазона с помощью электрогидроуправляемых фрикционных муфт. Обеспечивает 16 передач переднего хода и 8 передач заднего хода, а также привод независимого ВОМ.

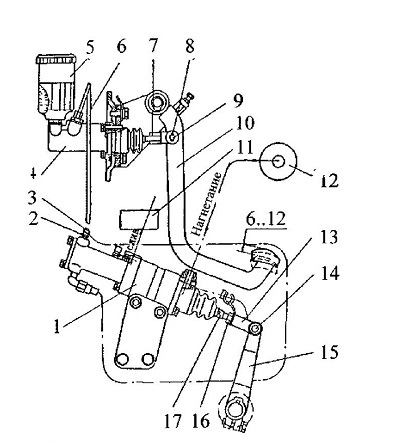

Рисунок 2.41 - Управления сцеплением

1 - гидроусилитель с рабочим цилиндром; 2 - клапан; 3 - защитный колпачок; 4 - главный цилиндр; 5 - бачок; 6 - маслопровод; 7, 16 - гайки; 8, 13 - вилки; 9, 14 - пальцы; 10 - педаль; 11- корпус трансмиссии; 12 - крышка фильтра грубой очистки КП; 15 - рычаг включения муфты сцепления; 17 - тяга

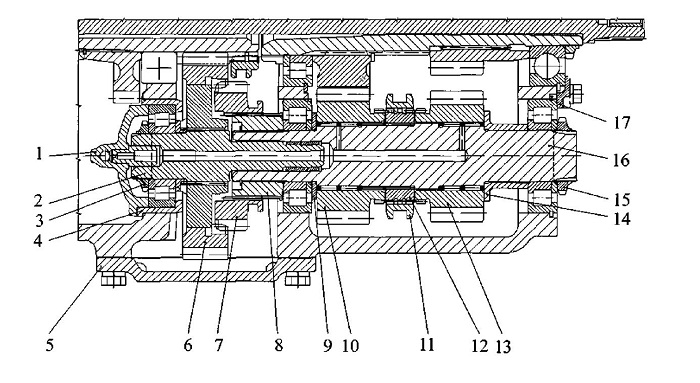

Рисунок 2.42 - Вал пониженных передач и заднего хода

1 - стакан; 2 - вал; 3,15- гайки; 4 - стакан; 5,17- крышки; 6, 7 - шестерни; 8, 12 - муфта; 9 - прокладка; 10 - шестерни I и II диапазонов; 11 - полумуфта зубчатая подвижная; 13 - шестерня заднего хода; 14 - втулка; 16 - вал пониженных передач и заднего хода

Коробка передач (рисунок 2.43) состоит из корпуса, узла передач, вала пониженных передач и заднего хода, блока шестерен, вторичного вала, механизма управления, гидросистемы.

Узел передач состоит из первичного вала 2, на котором на игольчатых подшипниках установлены ведущие шестерни 6, 9, 11 и 12 - 1-ой, 4-ой, 2-ой и 3-ей передач соответственно, а также две электрогидроуправляемые фрикционные муфты 8, которые осуществляют переключение 1 -ой и 4-ой, 2-ой и 3-ей передач в каждом диапазоне.

На промежуточный вал 1, с натягом посажены ведомые шестерни 33, 36, 37 и39-1-ой, 4-ой, 2-ой и 3-ей передач.

На валу пониженных передач и заднего хода установлена шестерня 10 (рисунок 2.42) I и II диапазонов и шестерня 13 заднего хода.

Соединение шестерен 10 и 13 с валом 16 осуществляется с помощью зубчатой полу муфты 11. При соединении полумуфты 11с шестерней 10 включается I диапазон, а при соединении полумуфты 11с шестерней 13 включается задний ход. Включение II диапазона осуществляется муфтой 31 рисунок 2.34. Включение муфт 11 и 31 производится рычагом 29 рисунок 2.1.

Включение III или IV диапазонов осуществляется с помощью шестерен 19 или 20 (рисунок 2.43) и полумуфты 25 установленных на ведомом валу 24. Перемещение полумуфты 25 производится с помощью гидроцилиндра 43. Управление гидроцилиндром осуществляется кнопкой 5 (рисунок 2.47) на пульте управления.

Переключения диапазонов производить при выключенной муфте сцепления.

На рисунке 2.44 показан скоростной ряд трактора получаемый в зависимости от включенного диапазона и передачи. Механизм переключения I и II диазонов и заднего хода состоит из вилки 6 (рисунок 2.45а), рукоятки переключения диапазонов, рычага 3, паводка 8 и рычагов 10 и 12, эти детали установлены в крышке управления 9 и корпусе 5.

Для исключения одновременного включения зубчатых полумуфт в корпусе КП установлен фиксатор 11.

Блокировка пуска двигателя. Для исключения возможности пуска двигателя при включенной передаче на тракторе устанавливается специальное блокирующее устройство.

Блокирующее устройство состоит из выключателя 4 (рисунок 2.456), шариков 11 и штифтов 6, 8. Выключатель 9 установлен в корпусе КП с левой стороны. При включении диапазона механизм блокировки размыкает контакты выключателя и разрывает цепь промежуточного реле стартера 1 и тягового реле стартера 5. Для регулировки размыкания выключателя предусмотрены шайбы 10.
