Стартер дизеля Д-260.4 S2 трактора Беларус 2103

Стартер дизеля Д-260.4 S2 трактора Беларус 2103

(рисунок 2.37) представляет собой электродвигатель постоянного тока последовательного возбуждения. Включение стартера дистанционное, с помощью электромагнитного реле и включателя стартера.

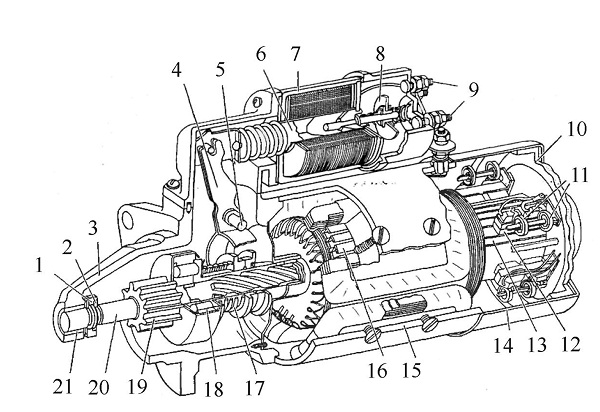

Рисунок 2.37 - Стартер

I -обойма; 2 - полукольцо; 3 - крышка стартера; 4 - рычаг включения стартера; 5 -ось рычага включения; 6 - сердечник тягового реле с серьгой; 7 - тяговое реле; 8 -контактный диск со штоком; 9 - контактные болты; 10 - задняя крышка стартера;
II - пружина; 12 - щетка; 13 - коллектор; 14 - защитный кожух; 15 - корпус стартера; 16 - якорь стартера; 17 - пружина; 18-муфта свободного хода привода; 19 - шестерня привода; 20 - вал якоря; 21 - втулка.

Для обеспечения пуска при низких температурах окружающего воздуха предусмотрены свечи накаливания для предпускового подогрева воздуха, всасываемого в цилиндры дизеля.

Компрессор дизеля Д-260.4 S2 трактора Беларус 2103

Для привода пневматических тормозов прицепа и накачивания шин, двигатель оборудован поршневым одноцилиндровым одноступенчатым компрессором (рисунок 2.38). При работе трактора на сельскохозяйственных работах, не требующих использования энергии сжатого воздуха, компрессор должен быть отключен.

Компрессор устанавливается на фланце крышки распределения, и привод его осуществляется от шестерни привода топливного насоса. Охлаждение компрессора - воздушное. При работающем компрессоре вентилятор должен быть включен на принудительный режим.

Производительность компрессора 180 л/мин при противодавлении 0,6 МПа на номинальной частоте вращения дизеля.

ВНИМАНИЕ: ПРИ РАБОТАЮЩЕМ КОМПРЕССОРЕ ВЕНТИЛЯТОР ДВИГАТЕЛЯ ДОЛЖЕН БЫТЬ ВКЛЮЧЕН В ПРИНУДИТЕЛЬНЫЙ РЕЖИМ.

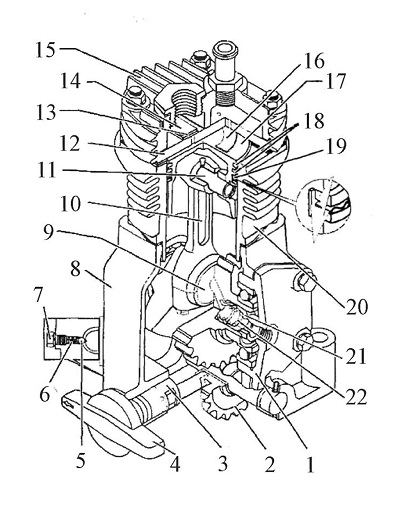

Рисунок 2.38 -Компрессор

1 - стакан шарикоподшипника; 2 - промежуточная шестерня привода компрессора; 3 - вал с эксцентрично расположенным пальцем включения компрессора;
4 - рукоятка включения компрессора; 5 - фиксатор вала; 6 - пружина; 7- болт фиксатора; 8 - картер; 9- коленчатый вал с шестерней привода; 10- шатун; 11 -поршневой палец; 12 - плита; 13 - клапан нагнетательный; 14 - ограничитель; 15 -головка цилиндра; 16- клапан всасывающий; 17 - поршень; 18- кольца компрессионные; 19 - сегменты, расширители (маслосъемное кольцо); 20 - цилиндр; 21 - уплотнитель; 22 - пружина.
