Управление подачей топлива трактора Беларусь 821/921

Управление подачей топлива трактора Беларусь 821/921

осуществляется рукояткой (9) или педалью (27) (см. рис. на стр. 5-1). При перемещении рукоятки вверх (от себя) подача топлива и обороты дизеля увеличиваются и наоборот.

ВАЖНО! При управлении педалью (27), рукоятка (9) должна находиться в среднем положении.

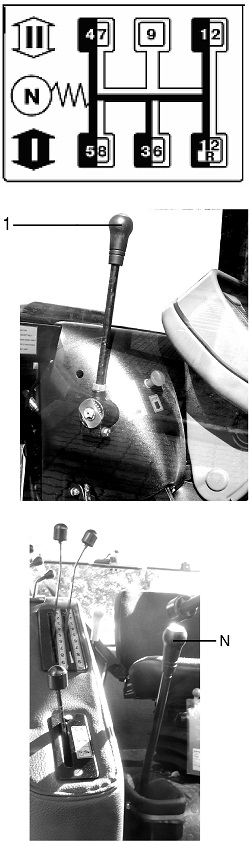

Управление мультипликатором трактора Беларусь 821/921

осуществляется рычагом (1), который имеет два фиксированных положения:

• “ВКЛЮЧЕНО” - крайнее заднее положение (на себя).

• “ВЫКЛЮЧЕНО” - крайнее переднее положение (от себя) (прямая передача).
ВНИМАНИЕ! При установке синхронизированного мультипликатора* (1) положения “Включено” и “Выключено” изменяются на противоположные.
ПРИМЕЧАНИЕ!

1. Переключение мультипликатора (1) осуществляется на минимально устойчивых оборотах дизеля и выжатой педали сцепления.

2. Рычаг мультипликатора* (1) не

имеет фиксированной нейтрали. Установка рычага в среднее положение допускается только в холодное время года для облегчения пуска дизеля._

Управление коробкой передач

осуществляется рычагом (N) в следующем порядке:

• Сначала включите требуемый диапазон (I или II), для чего переведите рычаг из нейтрального положения в крайнее левое (на себя) и
движением рычага вперед или назад установите требуемый диапазон, после включения требуемого диапазона верните рычаг в положение «Нейтраль»;

• Затем выберите желаемую передачу в соответствии со схемой переключения передач и включите ее.
