ВВЕДЕНИЕ. МЕЖДУНАРОДНЫЕ СИМВОЛЫ ТРАКТОРА БЕЛАРУС 821/921

ВВЕДЕНИЕ. МЕЖДУНАРОДНЫЕ СИМВОЛЫ ТРАКТОРА БЕЛАРУС 821/921

Настоящее руководство содержит основные технические данные, описание особенностей конструкции, органов управления, работы и технического обслуживания тракторов:

«БЕЛАРУС-821» (Д243; 4х4), «БЕЛАРУС-821.2» (Д243.Э; 4х4),

«БЕЛАРУС-821.3» (Д245.43Э2; 4х4),

«БЕЛАРУС-921» (Д245.5; 4х4),«БЕЛАРУС-921.2» (Д245.5Э; 4х4),

«БЕЛАРУС-921.3» (Д245.5Э2; 4х4).

Тракторы «БЕЛАРУС» 821/821.2/921/921.2/921.3 с колесной формулой 4х4 являются садово-виноградниковой модификацией колесного универсальнопропашного трактора «БЕЛАРУС-822/922»,отличаются уменьшенными габаритными размерами и дорожным просветом и предназначены для выполнения различных работ на фруктовых плантациях, в садах, виноградниках, огородах, а также в промышленности, строительстве, коммунальном хозяйстве и на транспорте в агрегате с навесными, полунавесными и прицепными машинами и орудиями.

Принятые сокращения и условные обозначения

АКБ	— аккумуляторная батарея
БД	— блокировка дифференциала
БСУ	— быстро соединяемое устройство
БФЭ	— бумажный фильтрующий элемент
ВКП	— верхняя коническая пара редуктора ПВМ
ВМТ	— верхняя мертвая точка поршня дизеля
ВОМ	— вал отбора мощности
ВПМ	— вал приема мощности
ГНС	— гидронавесная система
ГОРУ	— гидрообъемное рулевое управление
ЕТО	— ежесменное техническое обслуживание
ЗИП	— запасные части, инструмент и принадлежности
ЗНУ	— заднее навесное устройство
КФЭ	— контрольный фильтрующий элемент воздухоочистителя дизеля
ОФЭ	— основной фильтрующий элемент
КП	— коробка передач
МТА	— машинотракторный агрегат
МС	— муфта сцепления
НУ	— навесное устройство
ПВМ	— передний ведущий мост
ТО	— техническое обслуживание
ТСУ	— тягово-сцепное устройство

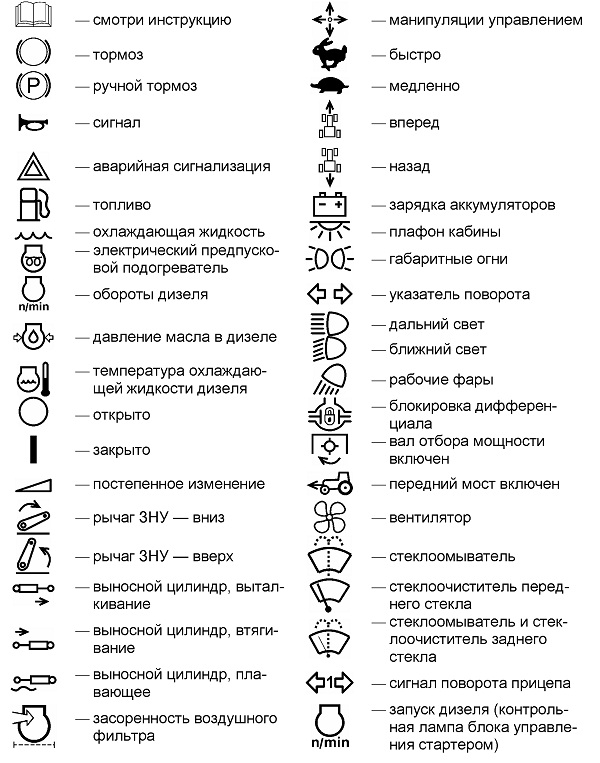

Международные символы

Изготовитель использует стандартные международные символы, касающиеся применения приборов и органов управления.

Ниже даны символы с указанием их значений.
