Передние грузы трактора для навесных машин трактора МТЗ 826

Передние грузы трактора для навесных машин трактора МТЗ 826

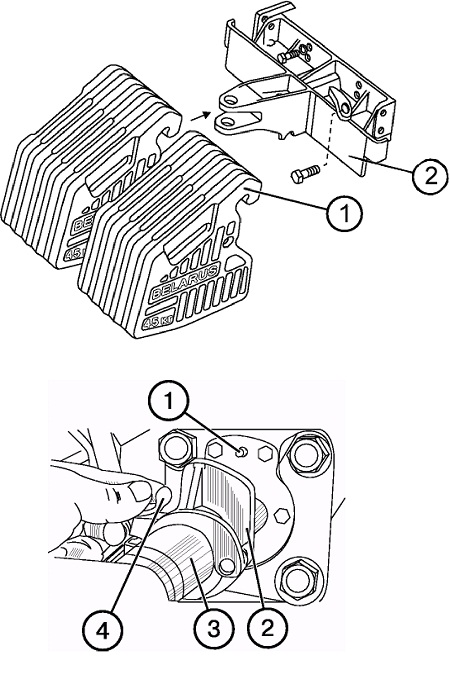

Передние грузы (1) и (5)

При работе с тяжелыми навесными машинами и орудиями, для сохранения нормальной управляемости трактором в условиях значительной разгрузки передней оси устанавливайте дополнительные грузы (1) (10 шт. по 45 кг каждый). Грузы (1) устанавливаются на специальном кронштейне (2), который крепится к переднему брусу трактора. При комплектации трактора ПВМ с коническими редукторами допускается установка только (8 шт. грузов (1) по 45 кг.).

Регулируемый ограничитель подъема орудия трактора МТЗ 826 (2)*

Ограничение хода втягивания штока заднего цилиндра механизма навески (высота подъема орудия) производите с помощью регулируемого упора (2), выполнив следующие операции:

• ослабьте гайку-барашек (4);

• переместите регулируемый упор (2) вдоль штока цилиндра (3) в требуемое положение и затяните гайку-барашек (4) от руки. При подъеме орудия на требуемую высоту упор (2) сдвинет шток гидромеханического клапана (1) и заблокирует полости цилиндра.

ВНИМАНИЕ! Во избежание повреждения кабины элементами поднятого орудия длины левого и правого раскосов регулируйте в соответствии с рекомендациями.

• Используется только для тракторов с авто-

номным силовым цилиндром ГНС (с силовым регулятором).
