Навешивание машин на трактор МТЗ 826

1. При навешивании машин на трактор сначала убедитесь в том, что в зоне навески машины никого нет.

2. Рукояткой силового регулятора (если установлен) опустите навеску в нижнее положение, подайте трактор назад и присоедините машину к нижним тягам. Зашплинтуйте пальцы. Заглушите дизель.

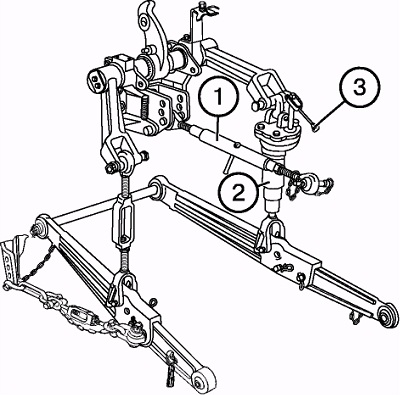

3. Удлините или укоротите верхнюю тягу

(1) и соедините шаровой шарнир тяги с машиной. Зашплинтуйте палец.

4. Если необходимо, отрегулируйте верхнюю тягу на первоначальную или необходимую длину.

5. Если необходимо, отрегулируйте поперечный наклон машины с помощью правого регулируемого раскоса

(2). Для увеличения длины раскоса поверните рычаг (3) по часовой стрелке и наоборот.

6. Перед началом работы проверьте, чтобы:

• детали трактора не находились в опасной близости от элементов машины;

• верхняя тяга не касалась ограждения ВОМ при самом нижнем положении машины;

• карданный привод от ВОМ не был чрезмерно длинным, с большими углами шарниров и чтобы не было распорных усилий;

• ограждения ВОМ не касалось ограждения карданного привода машины.

7. Медленно поднимите машину и проверьте наличие зазоров не менее 100 мм между трактором и машиной в поднятом положении.

8. Проверьте наличие требуемого бокового качания нижних тяг и, если необходимо, отрегулируйте с помощью стяжек.

Навешивание машин (орудий) на трактор осуществляйте также посредством автоматической сцепки СА-1, присоединяемой к навесному устройству трактора в трех точках (два задних шарнира нижних тяг и задний шарнир верхней тяги).

Для предохранения от случайного самопроизвольного отсоединения машины от трактора зафиксируйте собачку замка автоматической сцепки пружинным шплинтом.
