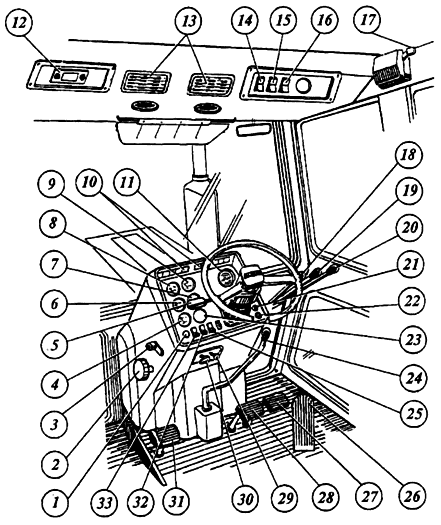

Органы управления и приборы трактора Беларусь 950/952

1. Включатель аварийной сигнализации.
2. Управление шторкой водяного радиато­ра дизеля,
3. Управление блокировкой дифференци­ала заднего моста.
4. Вольтметр.
5. Многофункциональный переключатель (сигнал, указатели поворотов, даль­ний/ближний свет).
6. Указатель уровня топлива.
7. Указатель давления воздуха.
8. Указатель температуры дизеля.
9. Указатель давления масла в дизеле.
10. Блоки контрольных ламп.
11. Тахоспидометр.
12. Радиоприемник (если установлен).
13. Рециркуляционные заслонки.
14. Включатель электростеклоочистителя.
15. Включатель вентилятора кабины.
16. Включатель рабочих фар.
17. Включатель плафона кабины.
18. Управление левыми задними и боко­выми выводами гидросистемы.
19. Управление правыми боковыми выво­дами гидросистемы.
20. Управление правыми задними вывода­ми гидросистемы.
21. Контрольный элемент,
22. Включатель стартера и приборов.
23. Заглушка.
24. Управление понижающим редуктором или реверс - редуктором (если установлен).
25. Включатель предпускового подогрева­теля.
26. Педаль управления подачи топлива.
27. Педаль правого рабочего тормоза.
28. Педаль левого рабочего тормоза.
29. Управление наклоном рулевой колонки.
30. Управление отопителем кабины (если установлено).
31. Педаль сцепления,
32. Включатель стеклоомывателя.
33. Включатель габаритных огней.

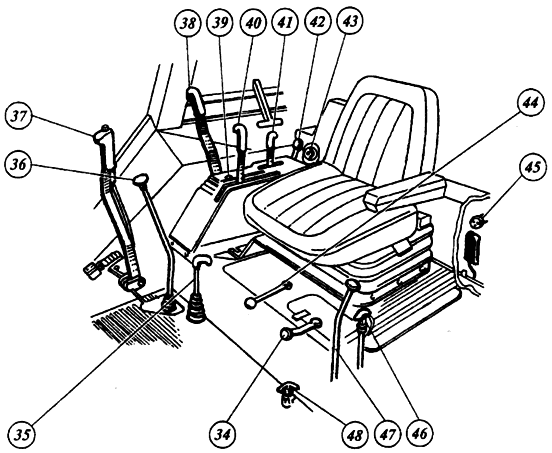

34. Рычаг переключения ВОМ (независи­мый/синхронный).
35. Рычаг переключения переднего веду­щего моста.
36. Рычаг переключения передач.
37. Рычаг стояночного тормоза.
38. Рычаг управления ВОМ.
39. Ограничитель хода рычага управления силовым регулятором.
40. Рычаг управления силовым регулято­ром.
41. Рычаг управления подачей топлива.
42. Рукоятка смесителя сигналов датчиков силового и позиционного регулирования (если установлена).
43. Выключатель "массы".
44. Рычаг фиксации механизма навески в поднятом положении.
45. Розетка для переносной лампы.
46. Рычаг переключения передач ходоуменьшителя (если установлен).
47. Рычаг переключения диапазонов ходоуменьшителя (если установлен).
48. Рукоятка управления захватами гидро­крюка.

ВАЖНО! Прежде чем приступить к работе на тракторе, изучите на­значение органов управления, при­боров и их функции. Приведенная информация поможет Вам хорошо изучить органы управления и при­боры для безопасного управления.

ПРИМЕЧАНИЕ: Обращайтесь к соответствующему разделу данной инструкции для получения инфор­мации по управлению и регулиров­кам.

Включатель стартера и прибо­ров (2) Выключатель имеет 4 положения:

• 0 - "Выключено";
• 1 - "Включение приборов, блока контрольных ламп";
• II - "Включение стартера" (нефиксированное);
• III - "Включение вспомогательных устройств" (радиоприемник, маг­нитофон и др.).

Индикатор свечи накаливания (1)

Индикатор (1) загорается красным светом при прохождении тока че­рез свечу накаливания.

Тахоспидометр (3)

Белая шкала:

1. Скорость движения (км/ч) на пе­редачах I - 2, II - 1, III - З.

2. Частота вращения ВОМ (1000 об/мин.)

Зеленая шкала:

3. Скорость движения (км/ч) на пе­редачах I - 3, II - 2, III - 4.

4. Частота вращения ВОМ (540 об/мин).

Черная шкала:

5. Частота вращения двигателя (об/мин)

6. Счетчик мото - часов

Указатель температуры охлаж­дающей жидкости (1)

Указатель (1) определяет темпера­туру охлаждающей жидкости (°С). Нормальный рабочий диапазон 80 - 95°С.

Если дизель перегревается, устра­ните причину перегрева, который может быть вызван:

• понижением уровня охлаждаю­щей жидкости;
• слабым натяжением ремня вен­тилятора;
• поднятием шторки водяного ра­диатора;
• загрязнением радиатора (снару­жи или изнутри).

Указатель уровня топлива (2)

Указатель (2) показывает пример­ное количество топлива в баках. Не допускайте полного опорожне­ния топливных баков, во избежа­ние попадания воздуха в топлив­ную систему.

Вольтметр (3)

Вольтметр указывает напряжение на выводах при не работающем ди­зеле, когда включатель стартера находится в положении "1". При работающем дизеле вольтметр указывает напряжение на выводах генератора.

Шкала вольтметра имеет следую­щие зоны:

• 13.2 - 15.2В - зеленая рабочая зона (нормальный режим);
• 10 - 12В - красная рабочая зона (ненормальный режим);
• 15.2 - 16В - красная зона (ненор­мальный режим) - перезаряд акку­муляторных батарей;
• 12 - 13.2В - желтая зона (ненор­мальный режим) - нет зарядки или низкое зарядное напряжение.
• 12.7В - белая метка в желтой зоне (номинальная ЭДС аккумуляторных батарей).

ВАЖНО! Проверяйте состояние и натяжение ремня привода вентиля­тора и генератора всякий раз, когда вольтметр не показывает зарядки.

Указатель давления масла в ди­зеле (4)

При работе дизеля следите за пока­заниями прибора (4). Нормальное давление масла 1 - 4кгс/см² (зеле­ный сектор шкалы). На холодном дизеле возможно давление до 6 кгс/см², что является нормальным.

ВАЖНО! Не допускайте работу дизеля с показаниями прибора в белой или красной зонах при номи­нальном режиме. Если давление масла мало или его нет совсем, не­медленно остановите дизель и уст­раните неисправность.

Указатель давления воздуха (5)

Дает показания давления воздуха в пневмосистеме трактора. Нор­мальные показания 4 - 8кгс/см².

Включатель предпускового по­догревателя (1)

После установки ключа (2) в поло­жение "1" (стр.ЕЗ) нажмите клавишу (1) подогревателя для пуска дизеля при холодной окружающей темпе­ратуре (ниже +5°С). Держите клави­шу нажатой до яркого накала инди­катора свечи накаливания (1) , стр.ЕЗ.

Поверните ключ в положение "II" для подвода топлива к подогрева­телю и запуска дизеля. После запу­ска дизеля и при его устойчивой ра­боте отпустите клавишу подогре­вателя и ключ включателя стартера.

Включатель стеклоомывателя переднего стекла (2)

Стеклоомыватель включается при нажатии на клавишу (2).

Трехпозиционный переключатель света (3)

Клавиша (3) имеет три положения:

1. "Выключено"
2. "Включены подсветка приборов, габаритные огни, фонарь номерно­го знака".
3. "Включены все приборы световой сигнализации и передние фары".

Включатель аварийной сигнали­зации (4)

При нажатии кнопки (4) включается аварийная сигнализация. Внутри кнопки имеется контрольная лампа, которая мигает синхронно с ава­рийной сигнализацией.

Подрулевой многофункциональ­ный переключатель (5)

Обеспечивает включение указате­лей поворота, переключение света фар, сигнализацию "дальним" све­том и звуковой сигнал.

Указатель поворота.

Поворотом рычага (5) переключа­теля на себя или от себя из нейт­рального положения включается левый или правый сигналы поворо­та соответственно.

ПРИМЕЧАНИЕ: После осуществ­ления поворота трактора рычаг (5) необходимо возвратить в нейт­ральное положение.

"Дальний"/"Ближний" свет перед­них фар.

При включенных фарах с помощью переключателя (3) нажмите на ры­чаг (5) вниз для включения "дальне­го" света. Потяните рычаг вверх для включения "ближнего" света. При дальнейшем перемещении рычага вверх из положения "ближнего" света кратковременно включается "дальний" свет. При отпускании ры­чага он автоматически возвратится в положение "ближнего" света.

Звуковой сигнал.

При нажатии на рычаг (5) в осевом направлении включается звуковой сигнал.

Включатель задних рабочих фар(1)

При нажатии клавиши (1) включает­ся или выключается свет рабочих фар. При включенных рабочих фа­рах клавиша (1) подсвечивается встроенной лампой подсветки.

Включатель вентиляции кабины (2)

Служит для включения вентилятора системы вентиляции и отопления. Включатель (2) имеет три положе­ния:

1. "Выключено"
2. "Включена низкая скорость" (ма­лая подача воздуха)
3. "Включена высокая скорость" (большая подача воздуха).

Включатель стеклоочистителя переднего стекла (3)

При нажатии клавиши (3) работает стеклоочиститель переднего стек­ла.

Включатель имеет три положения;

1. "Выключено"
2. "Включена низкая скорость"
3. "Включена высокая скорость".

ПРИМЕЧАНИЕ: В положении "Вы­ключено" щетки автоматически возвращаются в исходное положе­ние.

Включатель радиоприемника (если установлен)

1. Ручка настройки на радиостан­цию.
2. Ручка "Включено - Выключено - Громкость".

ПРИМЕЧАНИЕ: Радиоприемник работает только при установке включателя стартера в положение "I" или "III".
