Введение Трактор Беларусь 950/952 (МТЗ)
Вниманию владельцев трактора:
Новые тракторы "Беларусь 950" (2x4) , "Беларусь 952" (4x4) являются дальнейшей модернизацией тракторов "Беларусь" МТЗ - 80/82. В конструкцию тракторов внесены значительные изменения, позволяющие сделать тракторы "Беларусь" более соответствующими требованиям потребителей.
Настоящая инструкция для операторов содержит описание особенностей конструкции, технических данных, органов управления, работы и технического обслуживания.
К основным особенностям тракторов "Беларусь - 950/952" относятся:
- Синхронизированная коробка передач (7/2) и синхронизированный понижающий редуктор, позволяющие получить 14 передач переднего хода и 4 передачи заднего хода. По заказу возможна установка ходоуменьшителя и синхронизированного реверс - редуктора (i= - 1,07) , расширяющего сферу применения трактора.
- Модернизированный задний ВОМ с более удобной внешней подрегулировкой тормозных лент планетарного механизма.
- Модернизированное гидрообъемное рулевое управление (ГОРУ) с насосом - дозатором "Данфосс" (объемная постоянная 100 см³/об, рабочее давление в пределах от 10 до 14 МПа) , цилиндром в рулевой трапеции и цельной рулевой тягой.
- Универсальная гидросистема с новым распределителем и модернизированным силовым регулятором, управляющим только цилиндром задней навески. Все секции распределителя обеспечивают независимое управление выносными цилиндрами сельскохозяйственных машин и орудий. Тросовое управление типа "Джойстик" (по заказу) позволяет одновременно управлять каждой из двух секций распределителя.
- Безопасная комфортабельная кабина соответствует требованиям директив ЕС и ОЕСД и оборудована модернизированным щитком приборов с аварийной сигнализацией и улучшенной системой отопления и вентиляции.
- Новая современная облицовка трактора обеспечивает лучшую обзорность навешенного спереди трактора оборудования.

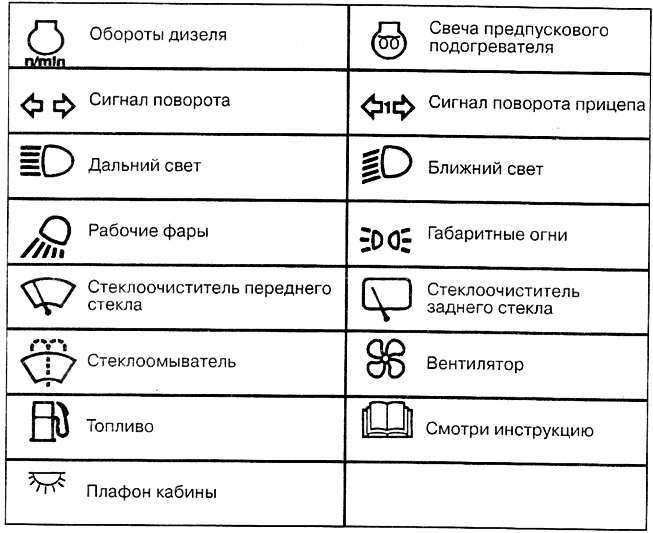

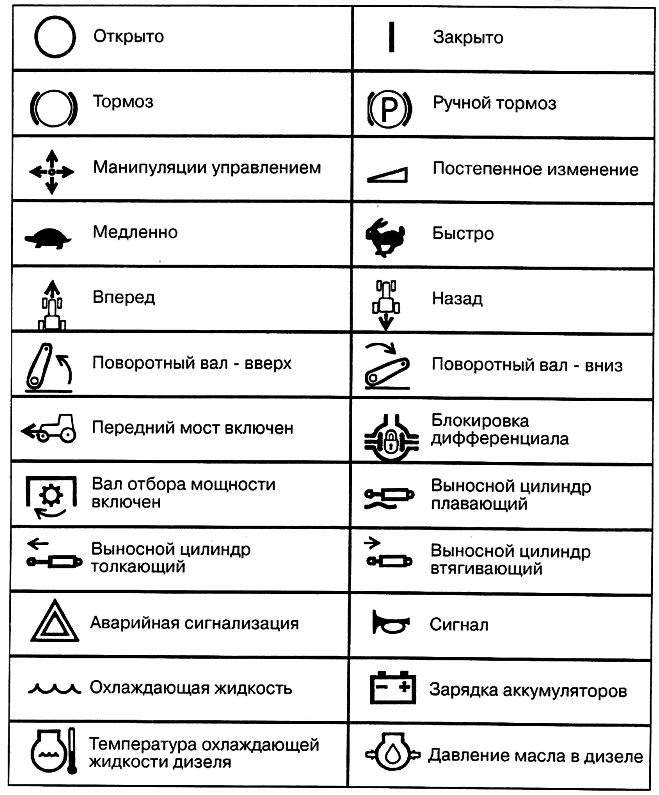

Международные символы
Изготовитель использует стандартные международные символы, касающиеся применения приборов и органов управления.
Ниже даны символы с указанием их значений:
Принятые сокращения:
ПВМ - передний ведущий мост
ВОМ - вал отбора мощности
КП - коробка передач
БД - блокировка дифференциала
ГОРУ - гидрообъемное рулевое управление
АКБ - аккумуляторная батарея
ЭФП - электрофакельный подогреватель
ЗНУ - заднее навесное устройство
