Предохранители трактора МТЗ-310, МТЗ-320

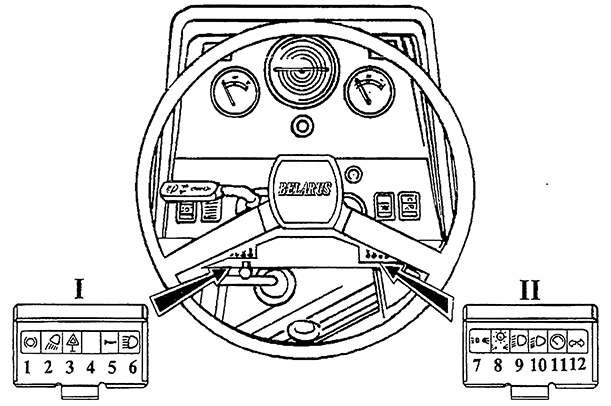

В щитке приборов смонтированы два блока плавких предохранителей электрических цепей. Для доступа к предохранителям откройте крышки I и II на щитке под рулевой колонкой.

Рис. В9. Предохранители

Двенадцать предохранителей защищают от перегрузок следующие электрические цепи трактора:

1. сигнал торможения, 8 А;
2. рабочие фары, 16 А;
3. аварийная сигнализация, 16 А;
4. не задействован;
5. звуковой сигнал, 8 А;
6. дальний свет дорожных фар, 8 А;
7. левые габаритные огни, 8 А;
8. правые габаритные огни и подсветка приборов, 16 А;
9. ближний свет левой дорожной фары, 16 А;
10. ближний свет правой дорожной фары, 8 А;
11. питание приборов и блоков контрольных ламп, 8 А;
12. указатели поворотов, 8 А.

Предохранители на 60 А каждый в цепи заряда аккумуляторных батарей (2) и цепи свечей накаливания (1) установлены под генератором с левой стороны двигателя (рис. В10).

Рис. В10.
