Трактор Беларус 2522В / 2522ДВ / 2822ДЦ /3022В / 3022ДВ. Руководство - часть 22

Раздел 5. Устройство и работа

На Вашем тракторе может быть установлен маслобак большей емкости

(≈100 литров, рис. 5.11.1-4а), оборудованный сапуном фирмы “Sofima”, Италия с

бумажным фильтрующим элементом, который необходимо менять при сезонном

ТО или по мере загрязнения маслобака. Также этот маслобак оборудован двумя

сливными отверстиями, что обеспечивает полный слив отработанного масла при

его регламентной замене

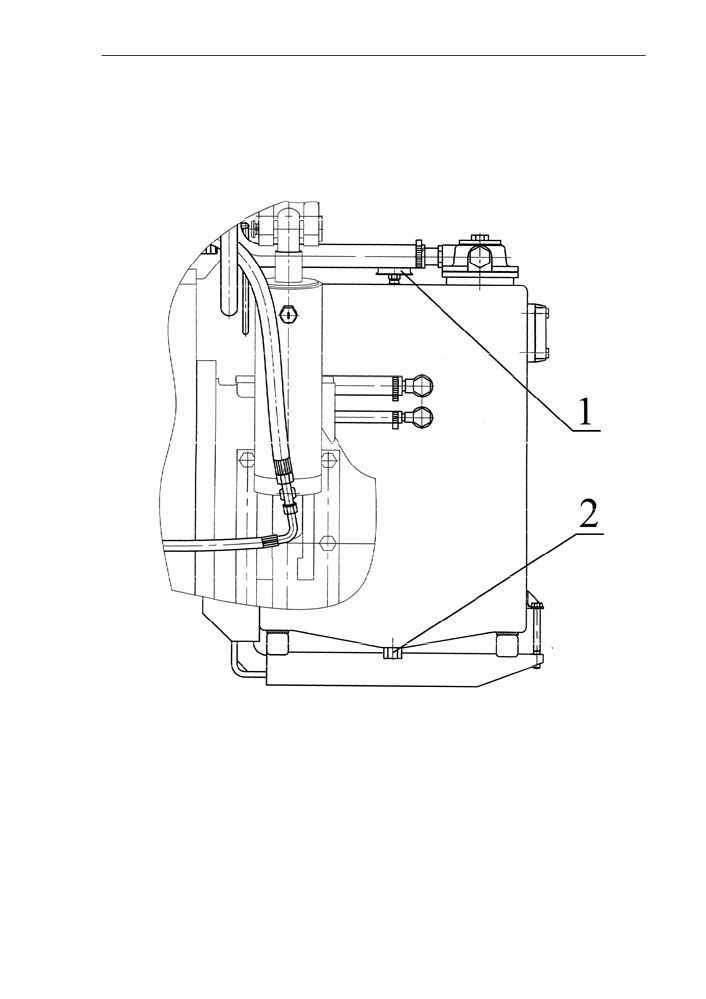

Рис. 5.11.1-4а

1 - сапун; 2 - пробки сливных отверстий.

216

Раздел 5. Устройство и работа

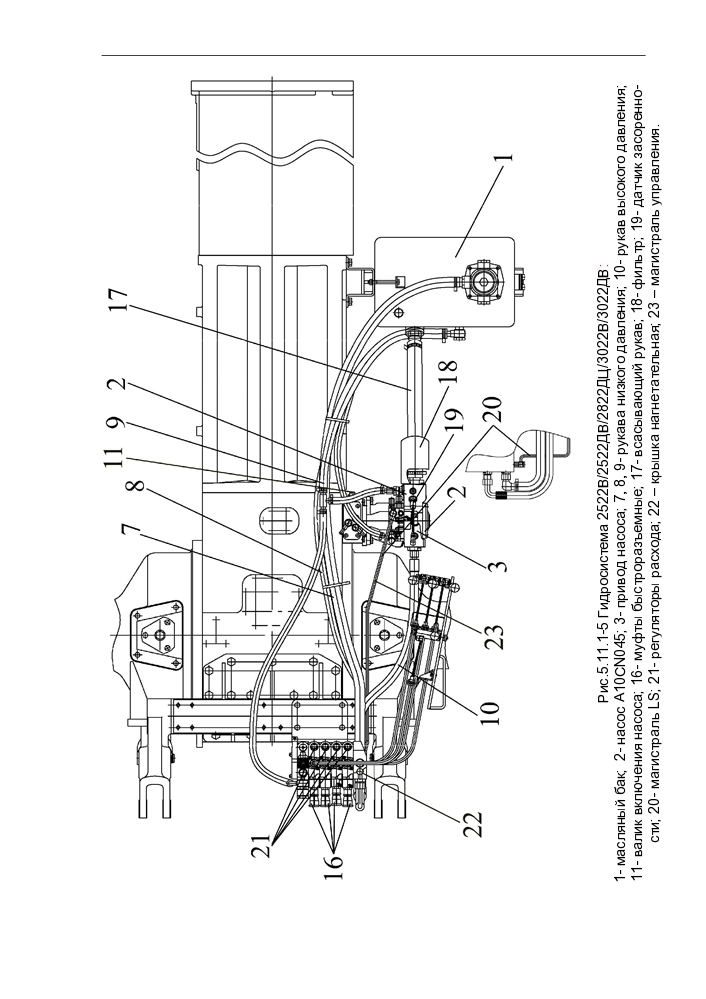

217

Раздел 5. Устройство и работа

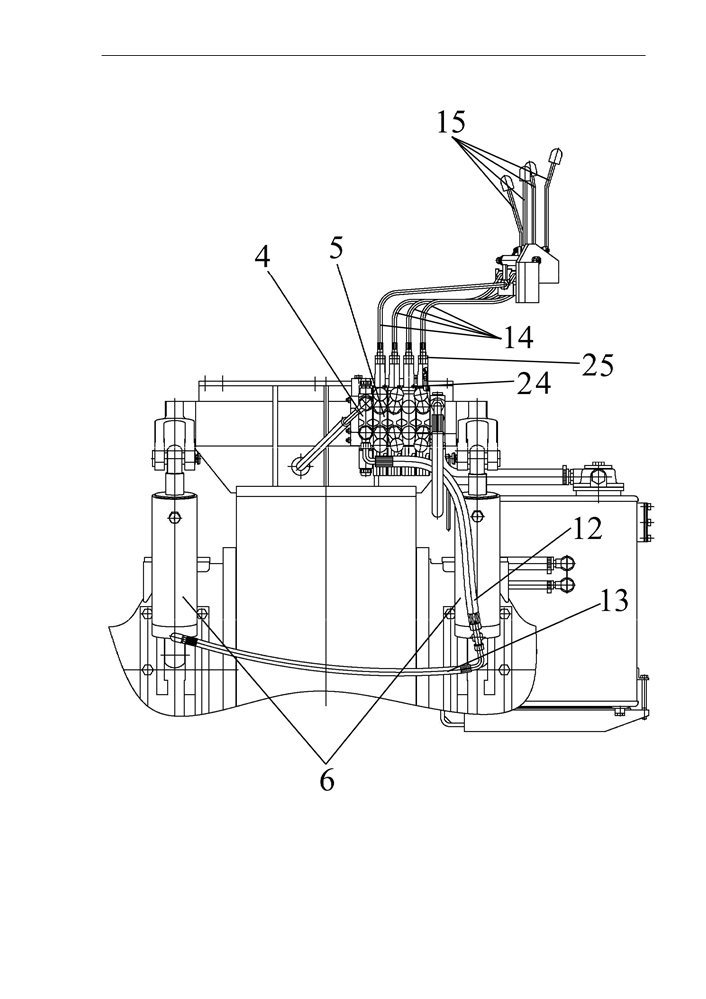

Рис 5.11.1-6 Гидросистема 2522В/2522ДВ/2822ДЦ/3022В/3022ДВ:

4 - Регулятор EHR-23LS; 5 - Распределитель SB-23LS; 6 - Гидроцилиндры

Ц110x250; 12, 13 - рукава высокого давления; 14 - Тросы с адаптерами; 15 - Рыча-

ги управления распределителем, 24 - болты крепления адаптеров, 25 - контргайка.

218

Раздел 5. Устройство и работа

5.11.2 Диагностика неисправностей ГС управления НУ и рабочими органами

с/х машин методы и их устранения

Таблица 5-11

Неисправность

Возможные причины

Способ устранения неисправности

1. Упало давление

гидросистеме

(отсутствует подъ-

ем)

- потеря давления

Разрушение насоса

Насос заменить

сопровождается

появлением посто-

ронних стуков, шу-

мов

- падение давле-

Зависание клапана ог-

Для диагностики установите мано-

ния, нагруженная

раничения давления

метр на ≈25МПа в контрольное от-

навеска не подни-

(Р=24,5МПа) поз.1, рис.

верстие на корпусе насоса М3 (см.

мается или под-

5.11.2-1

рис. 5.11.2-1). Установите крайнюю

нимается не до-

правую рукоятку управления рас-

верху. Посторонних

пределителем в позицию «подъем»

шумов нет.

и замерьте давление, которое

должно

быть

пределах

20,5±0,5МПа. Если давление значи-

тельно ниже, выверните клапан 1

рис.5.11.2-1 промойте его и седло.

Установите клапан на место, руко-

ятку распределителя установите в

поз. «подъем» и повторно проверь-

те давление в точке М3 (см. рис.

5.11.2-1), которое должно быть

20,5±0,5Мпа.

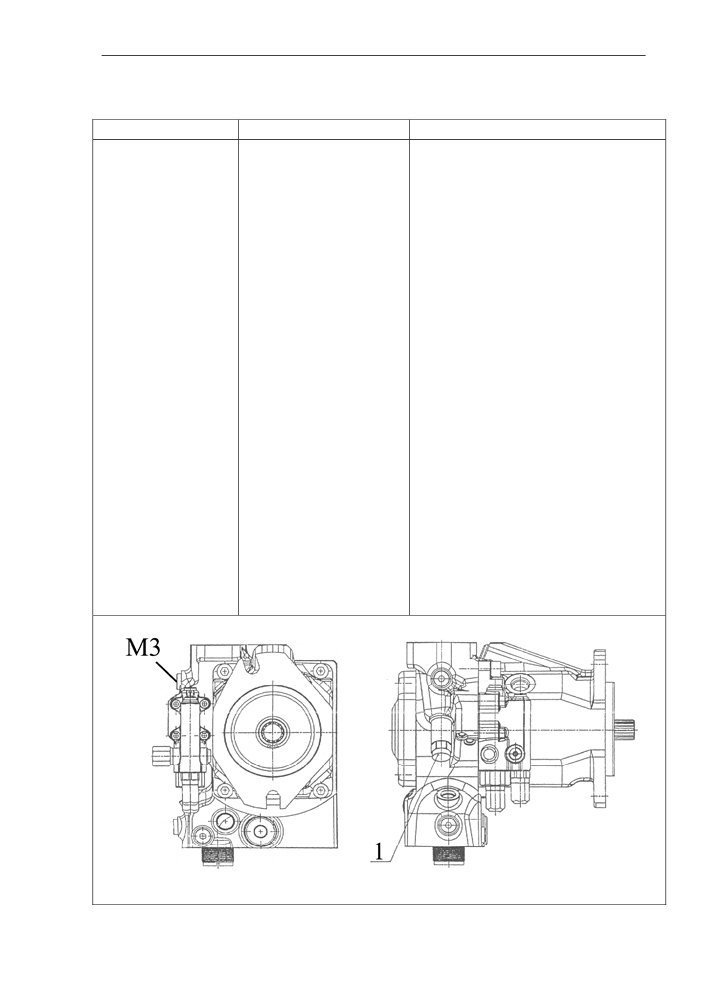

Рис. 5.11.2-1

219

Раздел 5. Устройство и работа

Продолжение таблицы 5-11

2. Самопроизволь-

Зависание клапана

Устранение отказа осуществляется

на сервисных центрах в следующей

ное опускание ЗНУ

опускания регулятор-

последовательности:

ной секции ЕНR-23LS

снять электрогидравлическую

секцию (EНR), для чего необходимо

отвернуть гайки шпилек интеграль-

ного блока и демонтировать. В про-

цессе демонтажа обратить внима-

ние на сохранность уплотнительных

колец и клапана «или» как в регуля-

торной секции так и в прилегающей

секции распределителя.

Порядок разборки клапана опуска-

ния ЕНR-23LS см. рис.5.11.2-2:

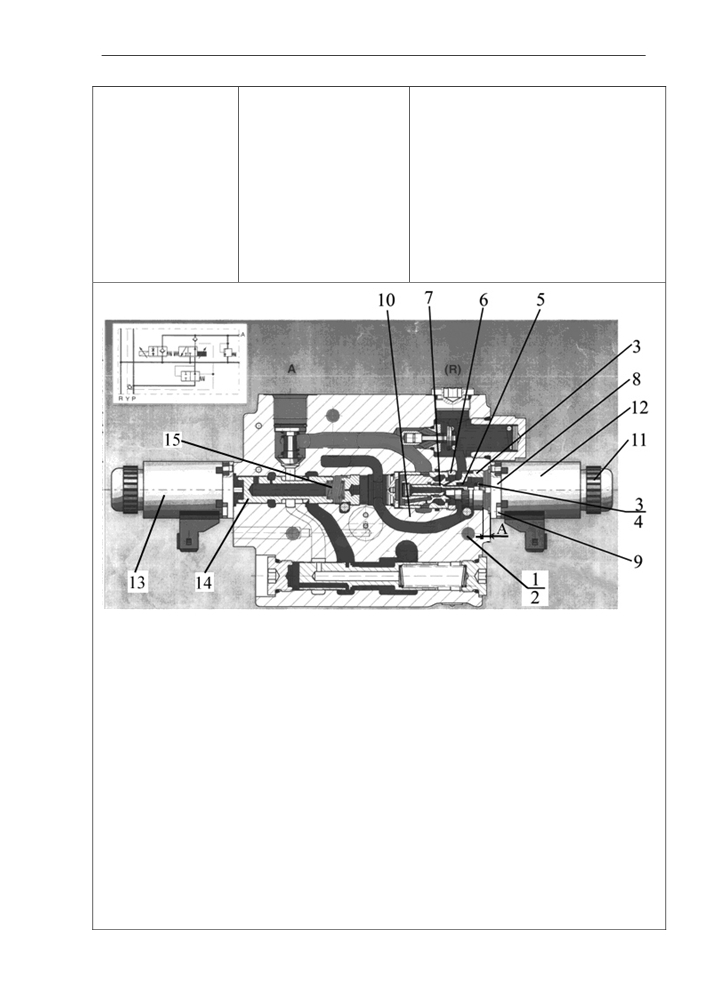

Рис.5.11.2-2

Порядок разборки клапана опускания ЕНR-23LS:

1. Отвернув четыре винта (поз.9) (шестигранный ключ 3мм), предварительно сняв

катушку (поз.12), отвернув колпачок (поз.11), снять верхний электромагнит (поз.8) с

корпуса секции (поз.10).

2. Провести измерение размера «А» с точностью 0,1 мм.

3. Отвернув контргайку (поз.1) стопорения червяка (поз.2), вывернуть червяк (шес-

тигранники 6мм).

4. Завернуть червячное колесо (поз.3) до упора, обеспечив уменьшение усилия

поджатия пружины (поз.5) - спецключ шестигранный 16мм.

5. Снять со штока клапана (поз.7) стопорное кольцо (поз.15) и шайбу (поз.4).

6. Изъять из клапана пружину (поз.5).

7. Вывернуть из корпуса секции червячное колесо (поз.3) - спецключ шестигранный 16мм.

8. Вывернуть из корпуса секции (поз.10) гайку стопорения (поз.6) клапана опуска-

ния в сборе - спецключ шестигранный 17мм.

9. Изъять из корпуса секции (поз.10) клапан выпуска в сборе (поз.7).

10. Разобрать клапан выпуска в сборе.

11. Промыть все изъятые из корпуса секции (поз.10) детали, а также промыть кор-

пус секции в дизтопливе или бензине.

12. Собрать а обратной последовательности, обеспечив измеренную перед раз-

боркой величину размера «А».

220

Раздел 5. Устройство и работа

Продолжение таблицы 5-11

3. Самопроизволь-

Зависание золотника

Устранение отказа возможно осу-

ный подъем ЗНУ

подъема регуляторной

ществить непосредственно на трак-

(подъем без ко-

секции ЕНR-23LS

тора без разборки интегрального

манды с пульта или

блока для чего:

выносных кнопок)

- отвернуть четыре винта нижнего

магнита

13 и снять магнит

(см.

рис.5.11.2-2).

- вынуть золотник подъема

14 и

пружину

15, промыть упомянутые

детали и отверстие в корпусе.

- собрать клапан подъема в обрат-

ной последовательности.

4. Перегрев

гидро-

- потеря производи-

Насос заменить.

системы

тельности

насоса

( медленный подъем

при полностью от-

крытых регуляторах

расхода)

- стрелка подъема на

Отрегулировать позиционный дат-

пульте горит после за-

чик в соответствии с рекоменда-

вершения подъема. Не

циями, изложенными в настоящем

отрегулирован пози-

руководстве по эксплуатации

ционный датчик

заедание рычагов

Отрегулировать зазор между ступи-

управления секциями

цами рычага

(см. рис.5.11.1-6)

распределителя в поз.

поз.15.

«подъем» (после сня-

тия руки с рычага по-

следний не возвраща-

ется в поз «нейтраль»).

5. Отсутствует од-

Неправильная регули-

Отрегулировать адаптеры тросов

на или несколько

ровка адаптеров тросов

поз.14 (см. рис. 5.11.1-6)

рабочих позиций.

управления золотника-

- отпустить болты поз.24.

ми распределителя.

- отвернув контргайку поз. 25, от-

кручивая-закручивая стакан адап-

тера по резьбе троса обеспечить

поз «подъем», «нейтраль». «Прину-

дительное опускание»,

«плаваю-

щая».

6. Горит контроль-

ная лампочка засо-

ренности фильтра

Засорен фильтр

Фильтр заменить.

регулируемого на-

соса на прогретой

гидросистеме

(≈50°С)

221

Раздел 5. Устройство и работа

Продолжение таблицы 5-11

7. Вспенивание

- подсос воздуха во

Поджать хомуты всасывающей ма-

масла в баке гид-

всасывающей магист-

гистрали. Если дефект не устраня-

росистемы.

рали гидросистемы.

ется - замените всасывающий мас-

лопровод.

- низкий уровень мас-

Долить масло до метки на масло-

ла в маслобаке.

мерном стекле.

Лампа диагно-

Повреждение электро-

Диагностировать отказ по коду. Ха-

стики на пульте

проводки, электромаг-

рактер отказа и способ его устране-

управления ГНС

нитов, окисление кон-

ния изложены в настоящем Руково-

выдает цифровые

тактов, неисправность

дстве по эксплуатации в разделе

коды (по количест-

датчиков (силового или

5.12.2.

ву промигиваний)

позиционного).

222

Раздел 5. Устройство и работа

5.12 ЗАДНЕЕ НАВЕСНОЕ УСТРОЙСТВО (ЗНУ)

Заднее навесное устройство служит для

пальцев 10 установлены два гидро-

присоединения к трактору навесных и

цилиндра 4. Штоки цилиндров паль-

полунавесных сельхозмашин. Навесные

цами 3а соединены с наружными ры-

машины присоединяются к трактору в

чагами 3 (левым и правым). Наруж-

трех точках: к шарнирам нижних тяг и

ные рычаги шлицевыми отверстиями

верхней тяге или при помощи автосцеп-

посажены на вал 2, установленный в

ки.

кронштейн 1, крепящийся на верхней

плоскости заднего моста. Рычаги 3

На рукавах заднего моста закреплены

через раскосы 5 соединяются с ниж-

кронштейны 11, на которые при помощи

ними тягами 7.

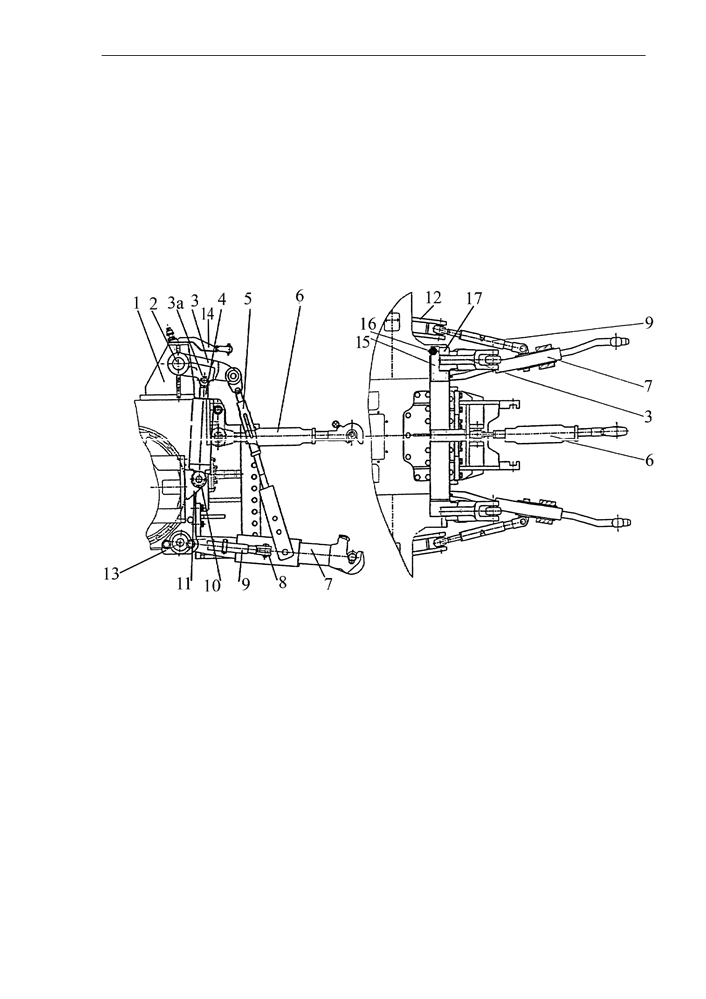

Рис. 5.12-1. Заднее навесное устройство:

1 — кронштейн поворотного вала; 2 — поворотный вал; 3 — наружные рычаги (ле-

вый и правый); 3а — пальцы штоков гидроцилиндров; 4 — гидроцилиндры; 5 —

раскосы; 6 — верхняя тяга; 7 — нижние тяги; 8 — проушины; 9 — стяжки; 10 —

пальцы; 11 — гидроцилиндры и кронштейны нижних тяг; 12 — кронштейны стяжек;

— пальцы (силовые датчики); 14 — кронштейн крепления верхней тяги;

15 —кронштейн датчика позиционного; 16 — датчик позиционный, 17— эксцентрик.

Нижние тяги передними шарнирами ус-

Стяжки обеспечивают регулировку

танавливаются в кронштейны 11 (правый

или блокировку поперечных пере-

и левый) на специальных пальцах 13,

мещений нижних тяг 7 в рабочем и

которые являются датчиками силового

транспортном положениях.

регулирования. Кронштейны 11 закреп-

Позиционный датчик 16 установлен-

лены на рукавах и боковых поверхностях

ный в кронштейне 15 обеспечивает

заднего моста. На нижних тягах име-

позиционное регулирование за счет

ются проушины 8, на которые пальца-

контакта с эксцентриком 17, закреп-

ми вильчатой частью крепятся стяжки 9.

ленном на торце поворотного вала 2.

223

Раздел 5. Устройство и работа

Стяжка

Другой конец стяжек с шарниром с по-

мощью пальцев устанавливается в

ВАЖНО! При работе трактора с

кронштейны стяжек

(рис.

5.12-1).

плугом необходимо использовать

Кронштейны стяжек 12 закреплены на

наладку «стяжка разблокирована».

нижней части рукавов.

Использовать стяжку без фиксации

Стяжка состоит из винта 1, направ-

чекой ползуна в направляющих за-

ляющей 2, ползуна 3, чеки 4

(рис.

прещается.

На транспортных работах должна

5.12-2.)

использоваться наладка

«стяжка

Направляющая 2 имеет на боковой по-

заблокирована».

верхности сквозной паз и в перпендику-

лярной к нему плоскости сквозное от-

верстие.

Ползун имеет два сквозных отверстия в

одной плоскости.

Наладку стяжек необходимо произво-

дить с навешенной на задние концы

нижних тяг сельскохозяйственной ма-

шиной, опущенной на опорную плос-

кость, в следующей последовательно-

сти:

• наладка «стяжка заблокирована»:

- отверстие под чеку 4 в направляющей

2 совместить с отверстием в ползуне 3;

- в случае несовпадения вращать на-

правляющую 2 по часовой или против

часовой стрелки до совпадения отвер-

стий;

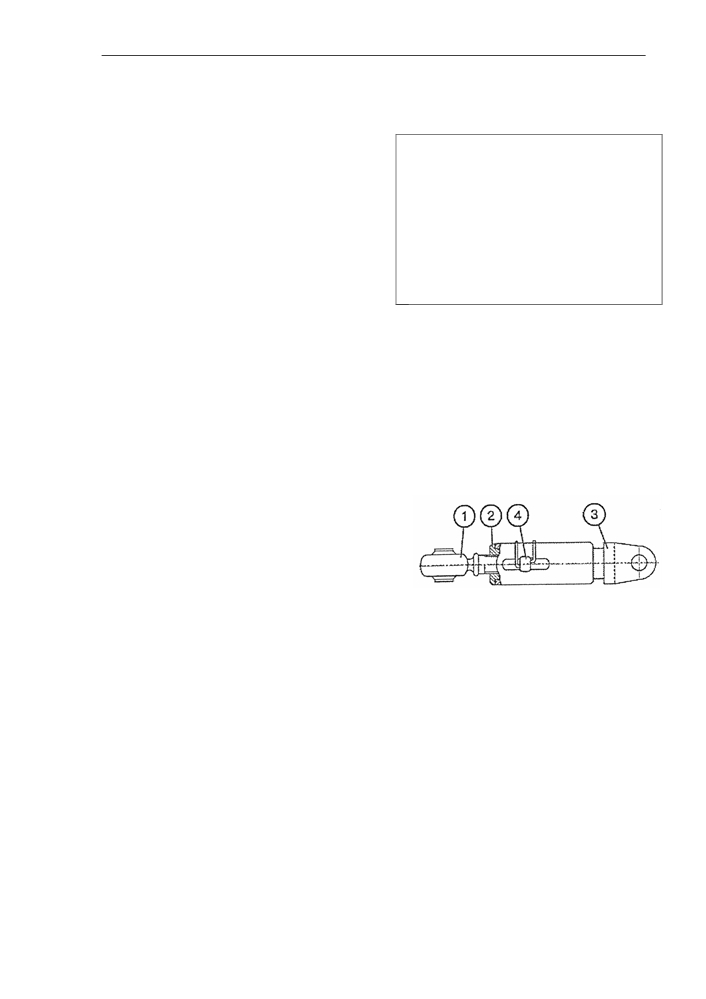

Рис. 5.12-2. Стяжка

- вставить чеку 4 в отверстие и зафик-

1 — винт; 2 — направляющая;

сировать пружинным зажимом

3 — ползун; 4 —чека.

• наладка «стяжка разблокирована»:

- повернуть направляющую на 90° и со-

вместить паз на направляющей 2 с от-

верстием в ползуне 3;

- вращая направляющую 2, разместить

отверстие в ползуне 3 по центру паза

(регулировке подвергнуть правую и ле-

вую стяжки);

- вставить чеку 4 в отверстие и зафик-

сировать зажимом.

224

Раздел 5. Устройство и работа

Раскос

Раскос состоит из винта с шарниром 1,

трубы 2, вилки 3, винта 4, масленки 5,

пальца 6, шплинта 7, контргаек 8 и 9,

(рис 5.12-3)

Регулировка длины раскоса произво-

дится в следующей последовательно-

сти:

- отвернуть контргайки 8 и 9,

- вращая трубу 2 по часовой или против

часовой стрелки изменяем длину раско-

са,

- отрегулировав длину раскоса, кон-

трим винтовые соединения контргайка-

ми 8 и 9.

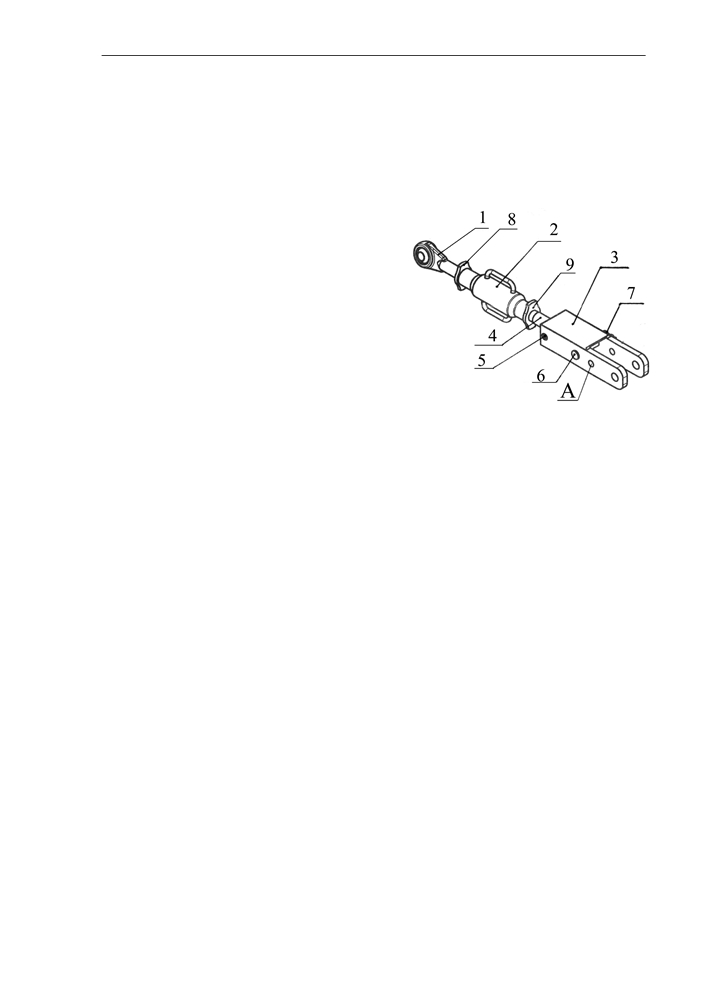

Рис. 5.12-3. Раскос

1 — винт с шарниром, 2 — труба, 3 —

Наладка раскоса производится в сле-

вилка, 4 — винт, 5 — масленка, 6 —

дующей последовательности:

палец,7 — шплинт, 8, 9 — контргайка.

•

- для «стандартной» - для работы на-

вески со всеми машинами и орудиями

кроме широкозахватных; винт 4 зафик-

сирован пальцем 6 в вилке 3;

• - для широкозахватных с/х машин; па-

лец 6 переставляется в отверстие А и

фиксируется шплинтом 7. Винт 4 может

свободно перемещаться в вилке 3.

Верхняя тяга 6 (рис. 5.12-1) закреплена

в кронштейне тягово-сцепного устрой-

ства. В нерабочем положении верхняя

тяга 6 фиксируется в кронштейне 14.

225
