5.4.4.3.1 Обслуживание воздухоочистителя двигателя тракторов БЕЛАРУС-
1523Т.3/1523Т1.3»
Воздухоочиститель трактора «БЕЛАРУС-1523Т.3/1523Т1.3» установлен в пе-
редней части моторного отсека над АКБ и представлен на рисунке 5.4.29.

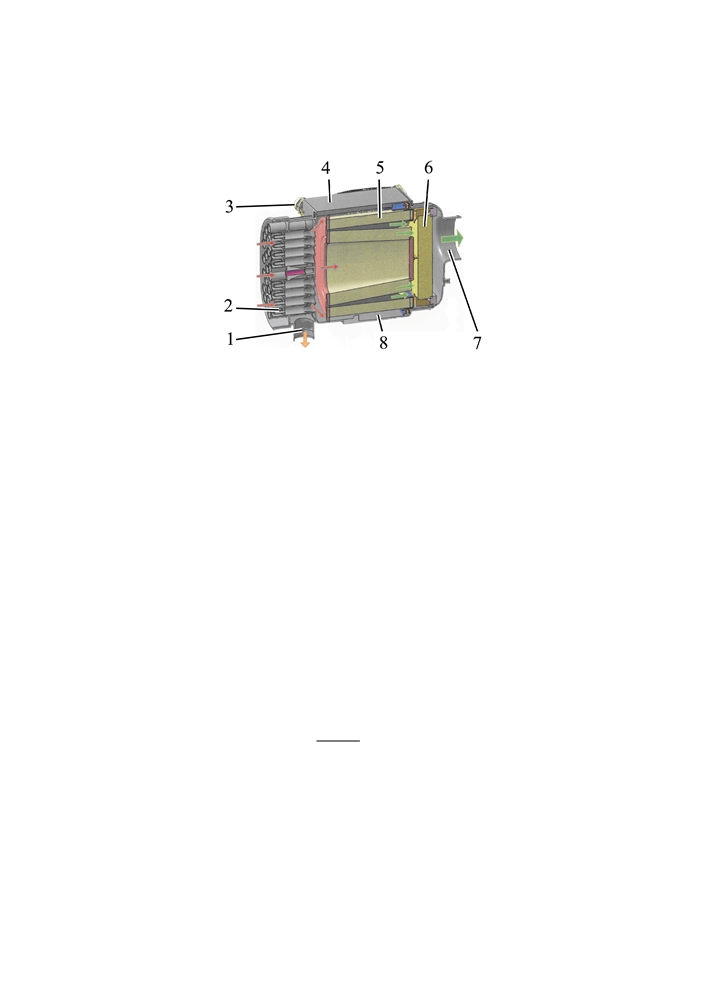

1 - пылевыносной патрубок; 2 - встроенный блок «мультициклон»; 3 - защел-
ки крышки обслуживания воздухоочистителя; 4 - крышка обслуживания воздухоочи-
стителя; 5 - основной фильтрующий элемент; 6 - контрольный фильтрующий эле-
мент; 7 - выпускной патрубок; 8 - корпус воздухоочистителя.
Рисунок 5.4.29 - Обслуживание воздухоочистителя трактора
Обслуживание воздухоочистителя двигателя необходимо выполнять при заго-
рании индикатора максимальной засоренности фильтра воздухоочистителя, распо-
ложенной на блоке контрольных ламп в щитке приборов. Это означает, что фильт-
рующий элемент исчерпал свой ресурс.
При загорании индикатора необходимо произвести замену основного фильт-
рующего элемента (ОФЭ). Для замены ОФЭ выполнить следующее:
Для замены основного фильтрующего элемента ОФЭ выполнить следующее:
- потянуть вверх четыре защелки 3 и снять крышку 4 (рисунок 5.4.29);
- снять основной фильтрующий элемент 5, для чего требуется наклонить его в
сторону встроенного блока «мультициклон» и потянуть ОФЭ вверх на себя, как пока-
зано на рисунке 5.4.30.
- проверить наличие загрязнений контрольного фильтрующего элемента 6
(рисунок 5.4.29), не вынимая его из корпуса;
- очистить внутреннюю и уплотнительную поверхность корпуса 8 влажной сал-
феткой от пыли и грязи. При этом необходимо обращать внимание на то, чтобы
пыль и грязь не попала в воздухоподводящий тракт.
- проверить состояние уплотнительных колец;
- сборку воздухоочистителя с новым ОФЭ произвести в обратной последова-
тельности;
- убедиться в правильности установки ОФЭ в корпусе и закрыть защелки 3;
ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ РЕКОМЕНДУЕТСЯ. ЗАГРЯЗНЕ-
НИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ, ОТ-
КЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ ОЧИСТИТЕ КФЭ И ЗАМЕНИТЕ ОФЭ!
ВНИМАНИЕ: ПРОИЗВОДИТЕЛЬ ВОЗДУХООЧИСТИТЕЛЯ НАСТОЯТЕЛЬНО РЕ-
КОМЕНДУЕТ ПРОИЗВОДИТЬ ЗАМЕНУ ОФЭ, А НЕ ЧИСТИТЬ, ЧТОБЫ ИЗБЕЖАТЬ ПО-
ВРЕЖДЕНИЯ И ОБЕСПЕЧИТЬ МАКСИМАЛЬНУЮ ЗАЩИТУ ДВИГАТЕЛЯ!
При срабатывании индикатора засоренности и отсутствии возможности сразу
заменить ОФЭ допускается проведение очистки ОФЭ.
165
- обдуть основной фильтрующий элемент 5 сухим сжатым воздухом до полно-
го удаления пыли. Во избежание прорыва материала ОФЭ давление воздуха должно
быть от 0,2 до 0,3 МПа. Струю воздуха следует направлять со стороны чистого воз-
духа к стороне неочищенного воздуха, как показано стрелками на рисунке 5.4.29. Во
время обслуживания необходимо оберегать фильтрующие элементы от механиче-
ских повреждений и замасливания.
- проверить ОФЭ на предмет возможных повреждений (прорыв шторы, от-
клеивание донышка);
- протереть уплотнительное кольцо ОФЭ влажной салфеткой и установить
ОФЭ в корпус воздухоочистителя.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ПРОДУВАТЬ ВЫХЛОПНЫМИ ГАЗАМИ, ПРО-
МЫВАТЬ И ВЫБИВАТЬ ОФЭ!
ВНИМАНИЕ: ОЧИЩЕННЫЙ ОФЭ НЕ ОБЛАДАЕТ ЭФФЕКТИВНОСТЬЮ РАБО-
ТЫ НОВОГО ОФЭ.

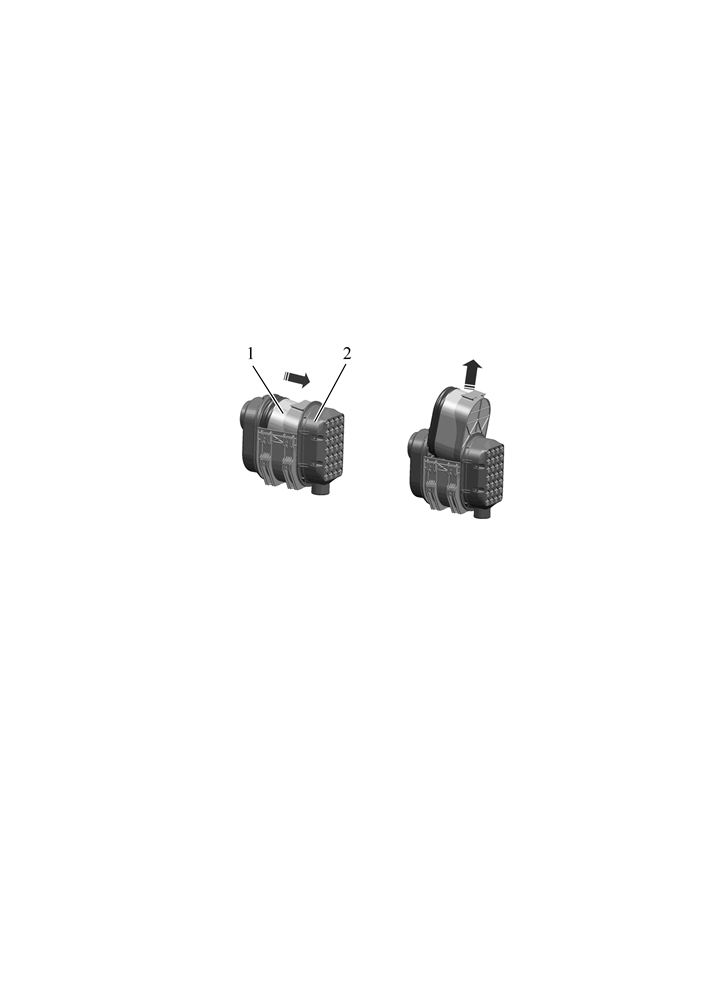

1 - основной фильтрующий элемент; 2 - встроенный блок «мультициклон».
Рисунок 5.4.30 - Извлечение основного фильтрующего элемента
ВНИМАНИЕ: ПОСЛЕ СБОРКИ ВОЗДУХООЧИСТИТЕЛЯ НЕОБХОДИМО ПРО-
ВЕРИТЬ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ ВПУСКНОГО ТРАКТА!
Для проверки герметичности используйте устройство КИ-4870 ГОСНИТИ или
его аналог. При отсутствии устройства герметичность соединений проверьте визу-
ально. Поврежденные соединительные элементы должны быть заменены.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА С НЕГЕРМЕТИЧНЫМ ВПУСК-
НЫМ ТРАКТОМ.
Разгерметизация контура подачи воздуха к турбокомпрессору может оказать
негативное влияние на достоверность показаний индикатора засорения, в результа-
те чего через турбокомпрессор в цилиндры может попасть значительное количество
неочищенного воздуха, содержащего высокую концентрацию пыли, которая при по-
падании в масло приводит к ускоренному износу цилиндропоршневой группы двига-
теля.
Примечание - Взамен плоскоовального фильтра воздухоочистителя (рисунок
5.4.29) на тракторы «БЕЛАРУС-1523Т.3/1523Т1.3» может быть установлен круглый
фильтр воздухоочистителя (рисунок 5.4.31).
166
Воздухоочиститель трактора «БЕЛАРУС-1523Т1» установлен в передней части
моторного отсека над АКБ и представлен на рисунке 5.4.31.
Обслуживание воздухоочистителя двигателя необходимо выполнять при загора-
нии индикатора максимальной засоренности фильтра воздухоочистителя, расположен-
ной на блоке контрольных ламп в щитке приборов. Это означает, что фильтрующий
элемент исчерпал свой ресурс.
Примечание - на воздухоочистителе взамен нескольких защелок черного цвета 1
(рисунок 5.4.31) может быть установлена одна защелка желтого цвета.
При загорании индикатора необходимо произвести замену основного фильтрую-
щего элемента (ОФЭ). Для замены ОФЭ выполнить следующее:
- открыть капот трактора, чтобы получить доступ к воздухоочистителю;
- потянуть на себя защелки черного цвета 1 (рисунок 5.4.31), повернуть крышку 2
против часовой стрелки и снять её;
- аккуратно извлечь основной фильтрующий элемент 3;
- проверить наличие загрязнений контрольного фильтрующего элемента 5 (КФЭ),
не вынимая его из корпуса 4.
ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ РЕКОМЕНДУЕТСЯ. ЗАГРЯЗНЕ-
НИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ, ОТ-
КЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ ОЧИСТИТЕ КФЭ И ЗАМЕНИТЕ ОФЭ!
- очистить внутреннюю и уплотнительную поверхность корпуса 4 влажной сал-
феткой от пыли и грязи;
- сборку воздухоочистителя с новым ОФЭ произвести в обратной последовательности;
- убедиться в правильности установки ОФЭ и закрыть защелки 1;
- закрыть капот.
ВНИМАНИЕ: ПРОИЗВОДИТЕЛЬ ВОЗДУХООЧИСТИТЕЛЯ НАСТОЯТЕЛЬНО РЕ-
КОМЕНДУЕТ ПРОИЗВОДИТЬ ЗАМЕНУ ОФЭ, А НЕ ЕГО ОЧИСТКУ, ЧТОБЫ ИЗБЕЖАТЬ
ПОВРЕЖДЕНИЯ И ОБЕСПЕЧИТЬ МАКСИМАЛЬНУЮ ЗАЩИТУ ДВИГАТЕЛЯ!

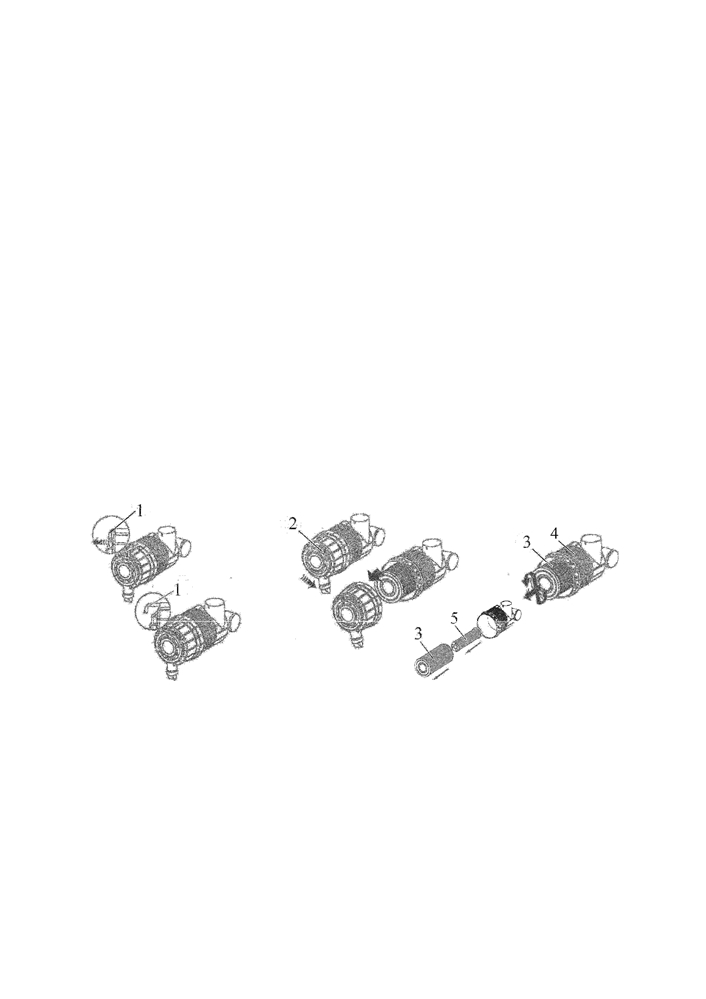

1 - защелка; 2 - крышка; 3 - основной фильтрующий элемент; 4 - корпус возду-
хоочистителя; 5 - контрольный фильтрующий элемент.
Рисунок 5.4.31 - Обслуживание воздухоочистителя двигателя
При срабатывании индикатора засоренности и отсутствии возможности сразу за-
менить ОФЭ допускается проведение очистки ОФЭ.
Для проведения очистки ОФЭ необходимо выполнить следующее:
- аккуратно извлечь основной фильтрующий элемент 3;
- обдуть основной фильтрующий элемент сухим сжатым воздухом, осторожно, изнутри
наружу до того момента, пока не закончится образование пыли. Во избежание прорыва бу-
мажной шторы давление воздуха должно быть от 0,2 до 0,3 МПа. Струю воздуха следует на-
правлять под прямым углом к поверхности фильтрующего элемента. Во время обслуживания
необходимо оберегать фильтрующий элемент от механических повреждений и замасливания;
- проверить ОФЭ на предмет возможных повреждений (прорыв шторы, отклеива-
ние донышка);
- протереть уплотнительное кольцо ОФЭ влажной салфеткой и установить ОФЭ в
корпус воздухоочистителя.
167
После трех замен ОФЭ необходимо заменить и КФЭ.
ЗАПРЕЩАЕТСЯ ПРОДУВАТЬ ВЫХЛОПНЫМИ ГАЗАМИ, ПРОМЫВАТЬ И ВЫ-
БИВАТЬ ОСНОВНОЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ.
ВНИМАНИЕ: ПОСЛЕ СБОРКИ ВОЗДУХООЧИСТИТЕЛЯ НЕОБХОДИМО ПРО-
ВЕРИТЬ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ ВПУСКНОГО ТРАКТА!
Для проверки герметичности используйте устройство КИ-4870 ГОСНИТИ или
его аналог. При отсутствии устройства герметичность соединений проверьте визу-
ально. Поврежденные соединительные элементы должны быть заменены.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА С НЕГЕРМЕТИЧНЫМ ВПУСК-
НЫМ ТРАКТОМ.
Разгерметизация контура подачи воздуха к турбокомпрессору может оказать
негативное влияние на достоверность показаний индикатора засорения, в результате
чего через турбокомпрессор в цилиндры может попасть значительное количество не-
очищенного воздуха, содержащего высокую концентрацию пыли, которая при попада-
нии в масло приводит к ускоренному износу цилиндро-поршневой группы двигателя.
Примечание - Взамен круглого фильтра воздухоочистителя (рисунок 5.4.31)
на тракторы «БЕЛАРУС-1523Т1» может быть установлен плоскоовальный фильтр
воздухоочистителя (рисунок 5.4.29).
5.5 Сезонное техническое обслуживание
Проведение сезонного обслуживания совмещайте с выполнением операций
очередного технического обслуживания. Содержание работ, которое необходимо
выполнить при проведении сезонного обслуживания, приведено в таблице 5.5.1.
Таблица 5.5.1 - Сезонное техническое обслуживание
Содержание работ
При переходе к осенне-зимнему пе-
При переходе к весенне-летнему пе-
риоду
(при установившейся среднесу-
риоду (при установившейся среднесу-
точной температуре ниже +5 С°)
точной температуре выше +5 С°)
Замените, в соответствии с таблицей
Замените, в соответствии с таблицей
5.8.1, летние сорта масла на зимние в
5.8.1, зимние сорта масла на летние в
трансмиссии и корпусах тормозов
трансмиссии и корпусах тормозов
Замените, в соответствии с таблицей
Замените, в соответствии с таблицей
5.8.1, летние сорта масла на зимние в
5.8.1, зимние сорта масла на летние в
картере двигателя
картере двигателя
168
5.6.1 Общие требования безопасности
Запрещается при работающем двигателе поднимать капот трактора.
Операции технического обслуживания (ремонта) выполняйте только при нера-
ботающем двигателе и заторможенных хвостовиках заднего ВОМ (ПВОМ). Наве-
шенные машины должны быть опущены, трактор заторможен стояночным тормозом.
Соблюдайте требования безопасности при пользовании подъемно-
транспортными средствами.
При осмотре объектов контроля и регулирования пользуйтесь переносной
лампой напряжением не более 36 В. Лампа должна быть защищена проволочной
сеткой.
Инструмент и приспособления для проведения ТО должны быть исправными,
соответствовать назначению и обеспечивать безопасное выполнение работ.
Во избежание ожогов проявляйте осторожность при сливе (доливке) охлаж-
дающей жидкости из системы охлаждения двигателя, горячего масла из двигателя,
гидросистем НУ и ГОРУ, корпусов трансмиссии, редукторов ВОМ и ПВМ. Избегайте
соприкосновений с горячими поверхностями перечисленных узлов.
Монтаж и демонтаж двигателя производите с помощью троса, закрепленного к
имеющимся на двигателе рым-болтам.
Не вносите в трактор или в его отдельные составные части никаких изменений
без согласования с заводом-изготовителем. В противном случае трактор снимается
с гарантийного обслуживания.
5.6.2 Меры предосторожности для исключения возникновения опасности, свя-
занной с аккумуляторными батареями и топливным баком.
При обслуживании аккумуляторных батарей выполняйте следующее:
- избегайте попадания электролита на кожу;
- батареи очищайте обтирочным материалом, смоченным в растворе аммиака
(нашатырного спирта);
- при проверке уровня электролита доливайте только дистиллированную воду;
- не проверяйте степень заряженности батареи путем короткого замыкания
клемм;
- не подключайте аккумуляторную батарею обратной полярностью.
Во избежание повреждения электронных блоков систем электрооборудования
и электроуправления, соблюдайте следующие предосторожности:
- не отсоединяйте выводы АКБ при работающем двигателе. Это вызовет по-
явление пикового напряжения в цепи заряда и приведет к неизбежному поврежде-
нию диодов и транзисторов;
- не отсоединяйте электрические провода при работающем двигателе и вклю-
ченных электрических переключателях;
- не вызывайте короткого замыкания из-за неправильного присоединения про-
водов. Короткое замыкание или неправильная полярность вызовет повреждение
диодов и транзисторов;
- не подключайте АКБ в систему электрооборудования, пока не будет прове-
рена полярность выводов и напряжение;
- не проверяйте наличие электрического тока «на искру», т. к. это приведет к
немедленному пробою транзисторов;
Ремонтные работы, связанные с применением на тракторе электросварки, вы-
полняйте при выключенном выключателе АКБ.
Во избежание опасности возгорания или взрыва, не допускайте нахождения
источников открытого пламени вблизи топливного бака, топливной системы двигате-
ля и аккумуляторных батарей.
169
установки
При подъеме трактора пользуйтесь домкратами и после подъема подставьте
подкладки и упоры под балку переднего моста, полуоси задних колес или базовые
детали остова трактора.
На тракторе места установки домкратов обозначены знаком, показанным на
рисунке 5.6.1.
Рисунок 5.6.1 - Знак места установки домкрата
Для подъема задней части трактора, установите домкраты (или один домкрат)
под рукава полуосей заднего моста, как показано на рисунке 5.6.2.
а) Вид сзади трактора
б) Вид снизу трактора
Расположение знаков «домкрат»
Места установки домкратов

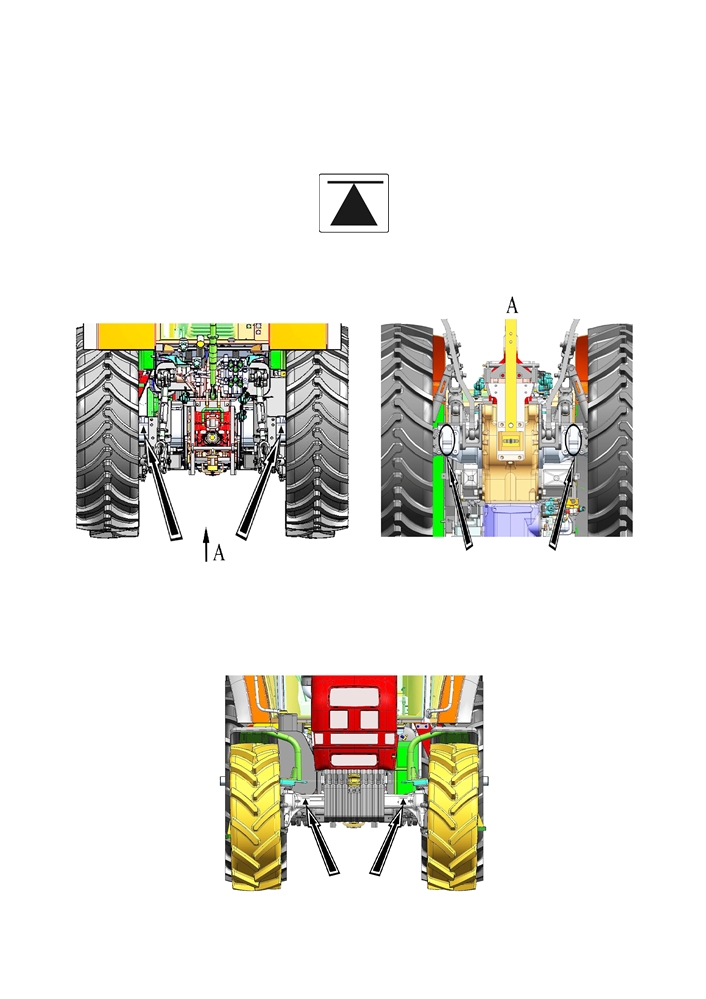

Рисунок 5.6.2 - Схема установки домкратов при подъеме задней части трактора
Для подъема передней части трактора, установите домкраты (или один дом-
крат) под рукава балки переднего ведущего моста, как показано на рисунке 5.6.3.
Рисунок 5.6.3 - Схема установки домкратов при подъеме передней части трактора
170
безопасности:
- при подъеме трактора
«БЕЛАРУС-1523Т.3/1523Т1/1523Т1.3» используйте
только исправные домкраты грузоподъемностью не менее 5 т⋅с;
- перед поддомкрачиванием трактора заглушите двигатель и включите стоя-
ночный тормоз;
- при поддомкрачивании передней части трактора следует подложить под зад-
ние колеса клинья;
- при поддомкрачивании задней части трактора необходимо включить переда-
чу и подложить клинья под передние колеса;
- не устанавливайте домкрат на мягкую или скользкую поверхность, так как в
этом случае возможно падение трактора с домкрата. Если необходимо, следует ис-
пользовать устойчивую и относительно большую по площади опору;
- после подъема трактора под ось ПВМ, полуоси задних колес или базовые
детали остова трактора необходимо подставить подкладки и упоры, исключающие
падения и перекатывание трактора.
ЗАПРЕЩАЕТСЯ ЗАПУСК ДВИГАТЕЛЯ НА ПОДНЯТОМ ДОМКРАТОМ
ТРАКТОРЕ.
ВНИМАНИЕ: К РАБОТЕ С ДОМКРАТОМ ДОПУСКАЮТСЯ РАБОТНИКИ, ПРО-
ШЕДШИЕ ВВОДНЫЙ И НА РАБОЧЕМ МЕСТЕ ИНСТРУКТАЖИ ПО ТЕХНИКЕ БЕЗО-
ПАСНОСТИ РАБОТЫ С ДОМКРАТОМ, И ОСВОИВШИЕ БЕЗОПАСНЫЕ ПРИЕМЫ
РАБОТЫ С ДОМКРАТОМ!
171
ТО и ремонта
Для проведения ремонта и ТО необходимо использовать следующие инстру-
менты, приспособления и средства измерений:
- ареометр или плотномер для измерения плотности электролита с нижним
пределом измерения не выше 1,15 г/см3, верхним - не ниже 1,31 г/см3, погрешно-
стью измерения не более 0,01 г/см3;
- мультиметр для контроля исправности электрических цепей и электрообору-
дования с возможностью измерения: постоянного и переменного напряжения - от 1
мВ до 1000 В, постоянного и переменного тока - от 20 мА до 20 А, сопротивления -
от 20 Ом до20 Мом. Погрешность измерения мультиметра не должна превышать
30% от контролируемого допуска;
- устройство КИ-4870 ГОСНИТИ для проверки герметичности впускного тракта;
- гидравлические манометр с возможностью измерения давления масел и ра-
бочих жидкостей с пределами измерений от 0 до 50 МПа с гибким удлинителем (ру-
кавом) и наконечниками для присоединения к резьбовым отверстиям. Погрешность
измерения гидравлического манометра не должна превышать 30% от контролируе-
мого допуска;
- линейка ГОСТ 7502-98 или рулетка ГОСТ 427-75 для измерения уровня ОЖ
двигателя, натяжения ремней, уровня электролита совместно со стеклянной трубкой
диаметром от 4 до 10 мм, проведения регулировок узлов и систем трактора с по-
грешностью измерения не более 30% от контролируемого допуска;
- динамометрические ключи для затяжки резьбовых соединений, имеющие по-
грешность измерения не более 30% от контролируемого допуска;
- манометр МД-214 ГОСТ 9921-81 для контроля давления накачки шин (допус-
кается использовать другие приборы контроля давления накачки шин с метрологи-
ческими характеристиками, аналогичными манометру МД-214);
- манометр - 1,6 МПа-1 ГОСТ 2405-80 для контроля давления в пневмосисте-
ме (допускается использовать другие приборы контроля давления в пневмосистеме
с метрологическими характеристиками, аналогичными манометру М-1,6 МПа-1);
- штангенциркуль с пределом измерения 150 мм и ценой деления не более 0,1 мм
по ГОСТ 166-89 для регулировки датчиков скорости и датчиков оборотов заднего ВОМ;
- приспособление контрольное 8538-7367-02 для проверки и регулировки на-
тяжения ремня привода компрессора кондиционера;
- динамометр ДПР-0,1 ГОСТ 13837-79 для контроля усилия поворота кулака
колесного редуктора ПВМ;
- динамометр-люфтомер для измерения углового люфта рулевого колеса;
- гребенку для выравнивания ребер радиаторов;
- комплект ключей гаечных ГОСТ 2839-80 для работы с резьбовыми соединениями;
- комплект отверток слесарно-монтажных ГОСТ 17199-88 для работы с винто-
выми резьбовыми соединениями;
- противооткатные упоры для предотвращения самопроизвольного перемеще-
ния трактора при проведении ТО и ремонта;
- подставки для подъема машины грузоподъемностью не менее 10 т;
- воронки для заправки ОЖ, масел, и прочих рабочих жидкостей трактора;
- емкости для слива отработанных масел и жидкостей с объемами не мень-
шими, чем указано в столбце 8 таблицы 5.8.1 «Перечень ГСМ трактора «БЕЛАРУС-
1523Т.3/1523Т1/1523Т1.3».
Взамен перечисленных инструментов, приспособлений и средств измерений
допускается использовать другие инструменты, приспособления и средства измере-
ний с аналогичными метрологическими характеристиками.
172
В таблице 5.8.1 приведены наименования и марки ГСМ, используемые при эксплуатации
и техническом обслуживании трактора, с указанием их количества и периодичности замены.
Таблица 5.8.1 - Перечень ГСМ трактора «БЕЛАРУС-1523Т.3/1523Т1/1523Т1.3»
Наименование и обозначение марок ГСМ
1
2
3
4
5
6
7
8
9
10
1 Топлива
1.1
Бак топ-
2
При температуре окружающего воздуха 0 ºС и выше
(250±5)
Еже-
Топливо
Отсутст-
Отсутству-
Топливо дизельное
ливный
смен
EN 590:2009+
Дизельное
вует
ет
A1:2010
ная
ДТ-Л-К4,
с содержанием
заправ
ДТ-Л-К5
серы не более
ка
Сорт B
50 мг/кг (0,005 %)
СТБ 1658-2015
Топливо дизельное
Вид II, III Сорт В
ГОСТ Р 52368-2005
При температуре окружающего воздуха минус 5 ºС и выше
Топливо
Отсутст-
Отсутству-
Топливо дизельное
EN 590:2009+
Дизельное
вует
ет
A1:2010
ДТ-Л-К4,
с содержанием
ДТ-Л-К5
серы не более
Сорт C
50 мг/кг (0.005%)
СТБ 1658-2015
Топливо дизельное
Вид II, III Сорт С
ГОСТ Р 52368-2005
При температуре окружающего воздуха минус 20 ºС и выше
Топливо
Отсутст-
Отсутству-
Топливо дизельное
EN 590:2009+
Дизельное
вует
ет
A1:2010
ДТ-З-К4,
с содержанием
ДТ-З-К5
серы не более
Сорт F
50 мг/кг (0.005%)
СТБ 1658-2015
Топливо дизельное
Вид II, III Сорт F
ГОСТ Р 52368-2005
2 Масла
2.1 Картер
1
Летом (устойчивая температура окружающего воздуха выше плюс 5 ºС)
(18±0,18)
Сезон-
масляный
Масла моторные
Отсутст-Отсутствует
Hessol Turbo
ная,
«Нафтан Д3»
Diesel
двигателя 1)
вует
250
SAE 10W-40,
SAE 15W-40,
SAE 15W-40,
ALPINE Turbo
SAE 20W-50
SAE 15W-40,
ТУ BY 300042199.
ALPINE RST
010-2009
Super
«Лукойл Авангард»
SAE 15W-40,
SAE 10W-40,
ALPINE Turbo
SAE 15W-40
Super SAE 10W-40,
API CF-4/SG
ORLEN OIL
Platinum Ultor
«Лукойл Авангард
Progress
Экстра»
SAE 10W-40,
SAE 10W-40,
SAE 15W-40
ORLEN OIL
API CH-4/CG-4/SJ
Platinum Ultor
Futuro SAE 15W-40
Зимой (устойчивая температура окружающего воздуха ниже плюс 5 ºС)
Масла моторные
Отсутст-
Отсутствует
ALPINE Turbo
«Нафтан Д3»
вует
Super SAE 10W-40,
SAE 10W-40
ORLEN OIL
ТУ BY 300042199.
Platinum Ultor
010-2009
Progress
SAE 10W-40,
«Лукойл Авангард
Ультра»
ORLEN OIL
SAE 5W-40
Platinum Ultor Max
API CI-4/SL
SAE 5W-40
173
1
2
3
4
5
6
7
8
9
10
2.2
Топлив-
1
Масло моторное то же, что и в картере двигателя См. руко-
При установке
ный насос
водство по
нового или
высокого
эксплуата-
отремонтиро-
давления
ции двига-
ванного насоса
двигателя
теля
2.3
Корпус
1
Масло
Масло
Масло
Масло
(43±0,4)
Сезон-
без ходо-
транс-
моторное
моторное
моторное
моторное
при этом
ная, но
уменьшителя
М-10Г2
миссии
М-10В2
то
же,
SAE 15W-
уровень
не реже
ГОСТ 8581-78
ГОСТ 8581-78
(МС, КП
что и в
40
масла
1000
(летом)
(летом)
и ЗМ)
картер
(летом)
должен
Масло
двигателя
находить-
Масло
SAE 5W-40
моторное
моторное
ся между
(зимой)
М-8Г2
М-10Г2к
отметка-
ГОСТ 8581-78
(летом)
ми «П» и
(зимой)
ГОСТ 8581-78
«П»+7мм
Масло
(55±0,4)
с ходоумень-
моторное
шителем
М-8Г2к
(зимой)
ГОСТ 8581-78
2.4
Корпус
Масло
Масло
Масло
Масло
(2,5±0,1)
Сезон-
тормоза
моторное
моторное
моторное
моторное
до уровня
ная, но
М-10Г2
М-10В2
то
же,
то же, что
кон-
не реже
ГОСТ 8581-78
ГОСТ 8581-78
что и в
и в корпус
трольных
1000
(летом)
(летнее)
корпус
трансмис-
пробок
Масло
транс-
сии
Масло
моторное
миссии
моторное
М-10Г2к
М-8Г2
ГОСТ 8581-78
ГОСТ 8581-78
(летом)
(зимнее)
Масло
моторное
М-8Г2к
ГОСТ 8581-78
(зимой)
2.5
Корпус
1
Масло транс-
Масло
Отсутст-
HESSOL
(3,9±0,04)
1000
ПВМ
миссионное
трансмис-
вует
BECHEM
ТАп-15В
сионное
HYPOID
ГОСТ 23652-
ТАД -17и,
SAE 80W-90
79
ТСп-15К
API GL5/GL4
ГОСТ 23652-79
ТЭП-15М
ТУ 38.401-
58-305-2002
2.6
Корпус
2
Масло транс-
Масло
Отсутст-
HESSOL
(4,0±0,04)
1000
колесного
миссионное
трансмис-
вует
BECHEM
редуктора
ТАп-15В
сионное
HYPOID
ПВМ
ГОСТ 23652-
ТАД -17и,
SAE 80W-90
79
ТСп-15К
API GL5/GL4
ГОСТ 23652-79,
ТЭП-15М
ТУ 38.401-
58-305-2002
174
1
2
3
4
5
6
7
8
9
10
2.7
Редуктор
1
Масло транс-
Масло
Масло
HESSOL
(2,1+0,2)
1000
передне-
миссионное
трансмис-
моторное
BECHEM
го ВОМ 2)
ТАп-15В,
сионное
М-10Г2
HYPOID
ТЭп-15
ТАД -17и,
ГОСТ
SAE 80W-90
ГОСТ 23652-79
ТСп-15К
8581-78
API GL5/GL4
ГОСТ 23652-79,
ТЭП-15М
ТУ 38.401-
58-305-2002
2.8
Бак ГНС
1
Всесезонные
Отсутству-
Отсутст-
Отсутст-
(30,0±0,5)
1000
с гидро-
масла гидрав-
ет
вует
вует
агрегата-
лич:
ми
BECHEM
Staroil №32, №68
ADDINOL
Hydraulikol
HLP 32, HLP 68
ТНК Гидравлик
HLP 32, HLP 68
HYDROL
HLP 32, HLP 68
ВИТТОЛ HLP-32
ЛУКОЙЛ Гейзер
32СТ, 68СТ
Газпромнефть
Гидравлик
HLP 32, HLP 68 3)
2.9
Бак ГОРУ
1
Всесезонные
Отсутству-
Отсутст-
Отсутст-
(13,5±0,35)
1000
с гидро-
масла:
ет
вует
вует
агрегата-
гидравлич.
ми
BECHEM
Staroil №32, №68
ADDINOL
Hydraulikol
HLP 32, HLP 68
ТНК Гидравлик
HLP 32, HLP 68
HYDROL
HLP 32, HLP 68
ВИТТОЛ HLP-32
ЛУКОЙЛ Гейзер
32СТ, 68СТ
Газпромнефть
Гидравлик
HLP 32, HLP 68 3)
175
1
2
3
4
5
6
7
8
9
10
3 Смазки
3.1
Шарнир
4
Смазка
BECHEM
Отсутствует
BECHEM
0,05
250
гидроци-
Литол-24
LCP-GM
LCP-GM
±0.003
(500 при
линдра ру-
ГОСТ
исполь-
МС-1000
левого
21150-87
зовании
ТУ 0254-003-
управления
МС-1000)
45540231-99
3.2
Шарнир
2
Смазка
BECHEM
Отсутствует
BECHEM
0,02
1000
рулевой
Литол-24
LCP-GM
LCP-GM
±0,001
(2000 при
тяги
ГОСТ
МС-1000
исполь-
21150-87
ТУ 0254-003-
зовании
МС-1000)
45540231-99
3.3
Втулка по-
2
Смазка
BECHEM
Смазка
BECHEM
0,02
500
воротного
Литол-24
LCP-GM
солидол С
LCP-GM
±0,001
(1000 при
вала задне-
ГОСТ
ГОСТ 4366-76
Mobil
исполь-
МС-1000
го навесно-
21150-87
или смазка
зовании
Grease MP
ТУ 0254-003-
го устрой-
солидол Ж
МС-1000)
45540231-99
ISO-L-
ства
ГОСТ 1033-79
XDCIB2
3.4
Подшипник
1
Смазка
BECHEM
Смазка
BECHEM
0,02
250
отводки
Литол-24
LCP-GM
солидол С
LCP-GM
±0,001
(500 при
муфты сце-
ГОСТ
ГОСТ 4366-76
исполь-
МС-1000
пления
21150-87
или смазка
зовании
ТУ 0254-003-
солидол Ж
МС-1000
45540231-99
ГОСТ 1033-79
3.5
Подшипни-
2
Смазка
Отсутствует
Отсутст-
0,0112
Однора-
Закладыва-
ки кресто-
№158М
вует
±0.001
зовая
ется изгото-
вины сдво-
ТУ 38.301-
вителем, в
енного
40-25-94
процессе
эксплуата-
шарнира
ции не
ПВМ
пополняется
3.6
Подшипни-
1
Смазка
Отсутствует
Отсутст-
0,0056
Однора-
Закладыва-
ки кресто-
№158М
вует
±0.001
зовая
ется изгото-
вины кар-
ТУ 38.301-
вителем
данного
40-25-94
карданного
вала приво-
вала
да ПВМ
3.7
Подшипни-
4
Смазка
BECHEM
Смазка
BECHEM
0,12
250
ки оси
Литол-24
LCP-GM
солидол С
LCP-GM
±0.006
(500 при
шкворня
ГОСТ
ГОСТ 4366-76
МС-1000
использо-
редуктора
21150-87
или смазка
вании
ТУ 0254-003-
ПВМ
солидол Ж
МС-1000)
45540231-99
ГОСТ 1033-79
3.8
Втулка оси
2
Смазка
BECHEM
Смазка
BECHEM
0,02
1000
качания
Литол-24
LCP-GM
солидол С
LCP-GM
±0,001
(2000 при
блока ниж-
ГОСТ 21150-87
ГОСТ 4366-76
Mobil
использо-
МС-1000
них тяг
или смазка
Grease MP
вании
ТУ 0254-003-
ПНУ 2)
солидол Ж
МС-1000
ISO-L-
45540231-99
ГОСТ 1033-79
XDCIB2
3.9
Подшипник
1
Смазка
BECHEM
Смазка
BECHEM
0,12
250
оси качания
Литол-24
LCP-GM
солидол С
LCP-GM
±0.006
(500 при
ПВМ
ГОСТ
ГОСТ 4366-76
МС-1000
использо-
21150-87
или смазка
вании
ТУ 0254-003-
солидол Ж
МС-1000)
45540231-99
ГОСТ 1033-79
176
содержание .. 12 13 14 15 ..
